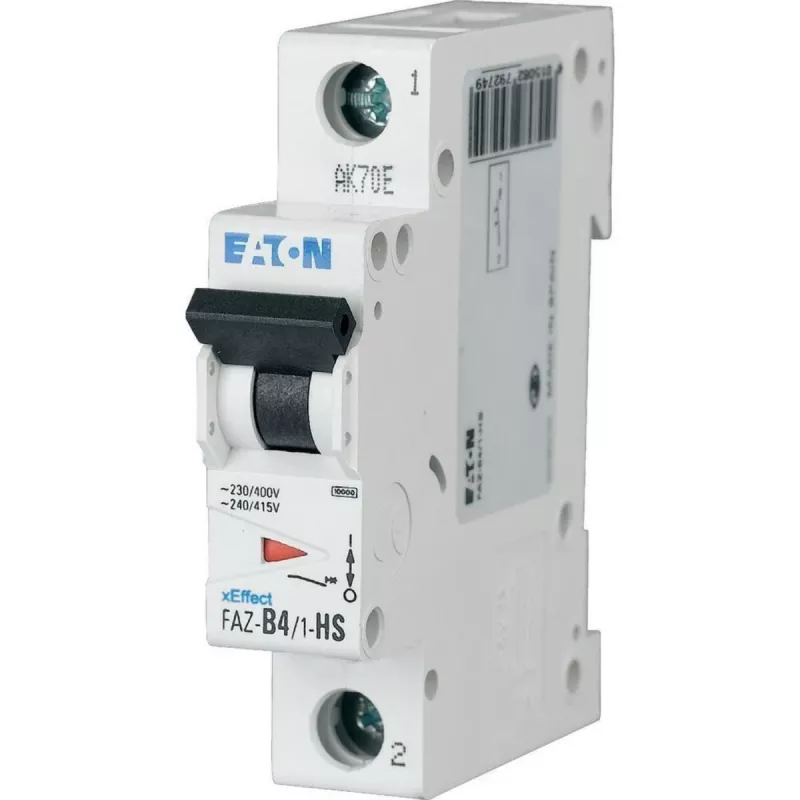

Eaton FAZ-B4/1-HS automatinis grandinės pertraukiklis, B tipo, 4A, 1 polių, 10kA, 279274

Kai reikia patikimos apsaugos nedidelėms grandinėms, Eaton FAZ-B4/1-HS – tai kompaktiškas sprendimas, kuris tilps net ir tankiai apgyvendintame skydelyje. Užima tik vieną modulį (17,5 mm), o jo B charakteristika puikiai tinka apšvietimo ir rozetėms, kur įjungimo srovės šuoliai nedideli.

Kodėl verta rinktis

• B tipo charakteristika – greitai reaguoja į trumpąjį jungimą, bet neperdegia nuo įprastų įjungimo srovių.
• 10 kA trumpojo jungimo atjungimo geba – užtikrina saugumą net ir didesnės galios tinkluose.
• 1 modulio plotis – sutaupo vietos skydelyje, ypač kai reikia daug grandinių.
• Gnybtai priima 1–25 mm² laidininkus – tinka tiek standžiam, tiek lanksčiam kabeliui.
• DIN bėgelio montavimas – standartinis sprendimas, lengvai įrengiamas ir keičiamas.

Techniniai duomenys

• Nominali srovė: 4 A
• Charakteristika: B tipo
• Polių skaičius: 1
• Nominali trumpojo jungimo atjungimo geba: 10 kA
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulio plotis: 1 modulis (17,5 mm)
• Gnybtų talpa: 1–25 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 iki +75 °C

Kam tinka

Šis automatinis jungiklis puikiai tinka namų ir komercinių pastatų skirstomuosiuose skydeliuose apsaugoti apšvietimo ir rozetės grandines. Taip pat dažnai naudojamas valdymo grandinėse pramoniniuose skydeliuose, kur reikalinga 4 A apsauga. Jei atnaujinate seną skydelį ir norite išlaikyti kompaktišką išdėstymą, šis modelis bus tinkamas.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš jungdami laidus, įsitikinkite, kad grandinė išjungta. Nuimkite izoliaciją nuo laidų galų, įkiškite juos į gnybtus ir priveržkite varžtus. Patikrinkite, ar kontaktai tvirti, ir įjunkite maitinimą. Jei pertraukiklis suveikia, pirmiausia pašalinkite gedimo priežastį, tada atstatykite svirtelę į viršutinę padėtį.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar nėra įtampos. Jei neesate tikri dėl grandinės parametrų, pasikonsultuokite su kvalifikuotu elektriku. Reguliariai apžiūrėkite jungiklį – jis turi būti švarus, be dulkių ir drėgmės.
