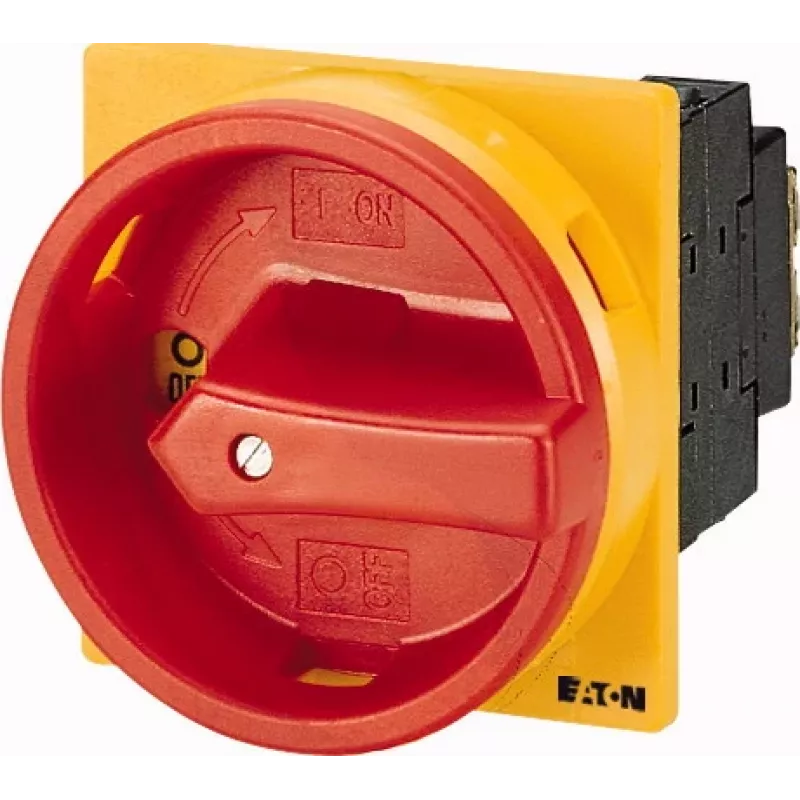

Eaton P1-32/EA/SVB/N/HI11 4 polių pagrindinis jungiklis, 32A, IP65, juodas korpusas su raudona/geltona rankena 057859

32 A vardinė srovė ir 4 poliai – tai pagrindiniai Eaton P1-32/EA/SVB/N/HI11 jungiklio parametrai, leidžiantys saugiai atjungti maitinimą pramoninėse ir komercinėse sistemose. IP65 apsaugos klasė užtikrina, kad šis įrenginys atlaikys dulkes ir vandens sroves, o raudona/geltona rankena aiškiai rodo įjungimo ir išjungimo padėtį.

Kam skirtas

Šis pagrindinis jungiklis skirtas elektrikams, skydų montuotojams ir objektų techninės priežiūros specialistams, kuriems reikia patikimo atjungimo sprendimo variklių valdymo centruose, skirstomuosiuose skyduose ar mašinų maitinimo linijose. Jis puikiai tinka ten, kur svarbi apsauga nuo dulkių ir drėgmės – pavyzdžiui, dirbtuvėse, garažuose ar lauko sąlygose.

Pagrindinės savybės

• 4 polių pagrindinis jungiklis su ON-OFF perjungimo funkcija
• 32 A vardinė darbinė srovė, iki 690 V AC įtampa
• IP65 apsauga: atsparus dulkėms ir vandens srovėms
• Užrakinamas OFF padėtyje su spynute – saugus atjungimas
• Juodas izoliuotas plastikinis korpusas su raudona/geltona rankena
• Sraigtiniai gnybtai patikimam laidų prijungimui
• Atitinka IEC/EN 60947-3, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE

Specifikacijos

• Polių skaičius: 4
• Vardinė darbinė srovė (Ie): 32 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Apsaugos laipsnis: IP65
• Montavimo tipas: paviršinis
• Rankenos spalva: raudona / geltona
• Korpuso spalva: juoda
• Perjungimo funkcija: ON-OFF
• Užrakinimas: užrakinamas OFF padėtyje (su spynute)
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Gnybtų tipas: sraigtiniai gnybtai
• Korpuso medžiaga: izoliuotas plastikas
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 50 kA (su 32A gG/gL saugikliu)

Kaip naudoti

Sumontuokite jungiklį ant paviršiaus, prijunkite maitinimo laidus prie sraigtinių gnybtų ir užtikrinkite, kad įrenginys būtų pasiekiamas avariniam atjungimui. Prieš atlikdami techninę priežiūrą, nustatykite rankeną į OFF padėtį ir užrakinkite spynute – taip apsaugosite save ir kitus.

Patarimas: jei dažnai atjungiate maitinimą, naudokite spynutę su raktu, kad užtikrintumėte lockout/tagout procedūras. Taip pat patikrinkite, ar viršutinės grandinės saugikliai ar automatiniai jungtuvai atitinka 50 kA sąlyginę trumpojo jungimo apsaugą.
