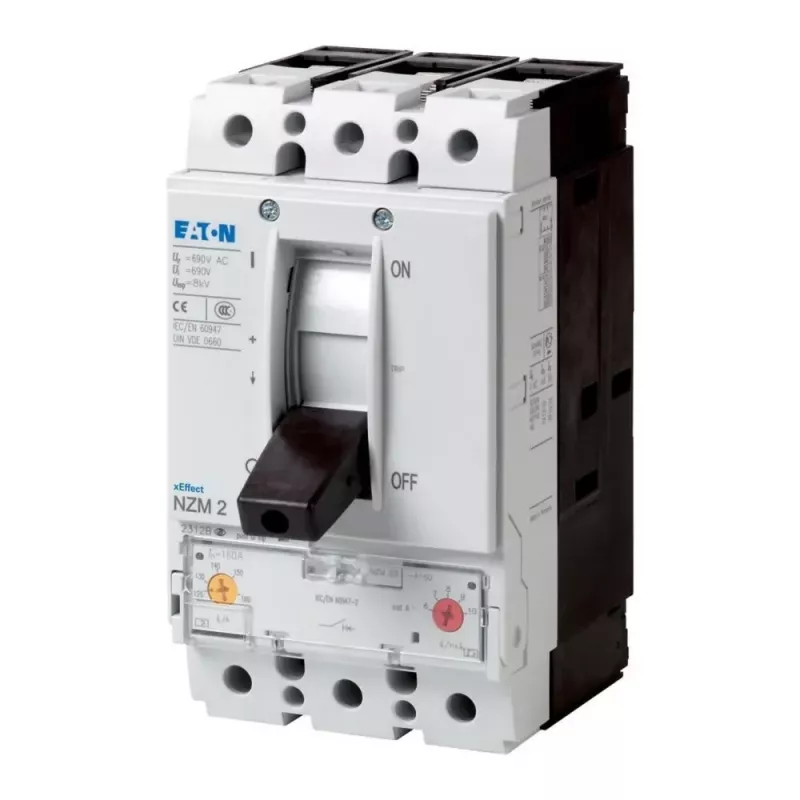

Eaton NZMN2-A16 3 polių automatinis jungiklis, 160 A, termomagnetinis, 50 kA 259092

Kai elektros skydelyje reikia patikimos apsaugos trifaziams varikliams ar didelės galios įrenginiams, Eaton NZMN2-A16 tampa tvirtu pasirinkimu. Šis 3 polių automatinis jungiklis su termomagnetiniu išleidikliu užtikrina, kad trumpojo jungimo atveju grandinė bus akimirksniu nutraukta – net iki 50 kA.

Kodėl verta rinktis

Reguliuojamas perkrovos išleidiklis (128–160 A) ir trumpojo jungimo išleidiklis (960–1600 A) leidžia tiksliai suderinti apsaugą su konkrečiu elektros tinklu. Tai ypač svarbu, kai reikia išvengti bereikalingų išjungimų arba apsaugoti jautrią įrangą. Kompaktiškas korpusas lengvai telpa standartiniuose skirstomuosiuose skyduose, o varžtiniai gnybtai pritaikyti kabelių antgaliams arba šynoms.

Kam tinka

• Pramoniniai elektros paskirstymo tinklai
• Variklių valdymo centrai
• Pastatų instaliacijos, kur trumpojo jungimo srovės yra didelės

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali srovė: 160 A
• Nominali darbinė įtampa: 400/415 V AC (maks. 690 V AC)
• Nominali izoliacijos įtampa: 1000 V
• Nominali impulsinė atsparumo įtampa: 8 kV
• Jungimo galia Icu/Ics esant 400/415 V AC: 50 kA
• Perkrovos išleidiklio reguliavimo diapazonas: 128–160 A (0,8–1,0 × In)
• Trumpojo jungimo išleidiklio reguliavimo diapazonas: 960–1600 A (6–10 × In)
• Montavimas: fiksuotas
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP40 priekinė dalis, IP20 gnybtai
• Serija: NZM2
• Perjungimo galios klasė: S (standartinė)

Kaip naudoti

Sumontuokite jungiklį fiksuotai skirstomajame skydelyje, prijunkite fazinius laidus prie viršutinių, o apkrovą – prie apatinių gnybtų. Reguliavimo varžteliu nustatykite reikiamą perkrovos srovę pagal saugomą įrenginį. Prieš įjungiant patikrinkite, ar visi varžtai tvirtai užveržti.

Patarimas: jei saugote variklį, trumpojo jungimo išleidiklį nustatykite ties 8–10 × In, o perkrovos – pagal variklio vardinę srovę. Reguliariai tikrinkite jungiklio būseną ir laikykitės vietinių elektros saugos taisyklių.
