Siemens 5SY41065 automatinis grandinės pertraukiklis 1P 6A Type A 10kA 230/400V

Kai elektros grandinėje įvyksta trumpasis jungimas ar perkrova, kiekviena sekundė gali reikšti brangios įrangos praradimą. Siemens 5SY41065 automatinis grandinės pertraukiklis yra patikimas sprendimas, apsaugantis jūsų elektronikos prietaisus nuo pažeidimų. Šis vienpolis (1P) įtaisas, skirtas 6 A vardinei srovei, pasižymi A tipo charakteristika, kuri užtikrina greitą suveikimą esant pulsacinėms nuolatinės srovės nuotėkio srovėms – tai ypač svarbu jautriai elektronikai ir puslaidininkinėms grandinėms. 10 kA pertraukimo geba leidžia patikimai nutraukti dideles gedimo sroves tiek gyvenamosiose, tiek komercinėse instaliacijose.

Kam skirtas

Šis automatinis jungiklis skirtas elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo grandinės pertraukiklio, montuojamo ant DIN bėgelio skirstomuosiuose skyduose. Jis idealiai tinka apsaugoti grandines su elektroninėmis apkrovomis, kur reikalingas greitas suveikimas esant pulsacinėms nuolatinės srovės nuotėkio srovėms.

Pagrindinės savybės

• Vienpolis dizainas, 6 A vardinė srovė, A tipo suveikimo charakteristika
• Didelė 10 kA pertraukimo geba esant 230/400 V AC
• Kompaktiškas 1 modulio plotis (18 mm) – taupo vietą skydelyje
• Gnybtai su varžtais priima laidininkus nuo 0,75 iki 35 mm²
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +45 °C
• Ilgas tarnavimo laikas: 10 000 mechaninių ir elektrinių perjungimų

Specifikacijos

• Vardinė srovė: 6 A
• Polių skaičius: 1P
• Suveikimo charakteristika: A tipo
• Vardinė įtampa: 230/400 V AC
• Vardinė pertraukimo geba: 10 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (standusis/vielinis): 0,75–35 mm²
• Gnybtų talpa (smulkiavielis su įvorele): 0,75–25 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (su korpusu): IP40
• Mechaninis tarnavimo laikas: 10 000 perjungimų
• Elektrinis tarnavimo laikas: 10 000 perjungimų
• Darbinė aplinkos temperatūra: -25 iki +45 °C
• Sandėliavimo temperatūra: -40 iki +75 °C
• Montavimo padėtis: bet kokia

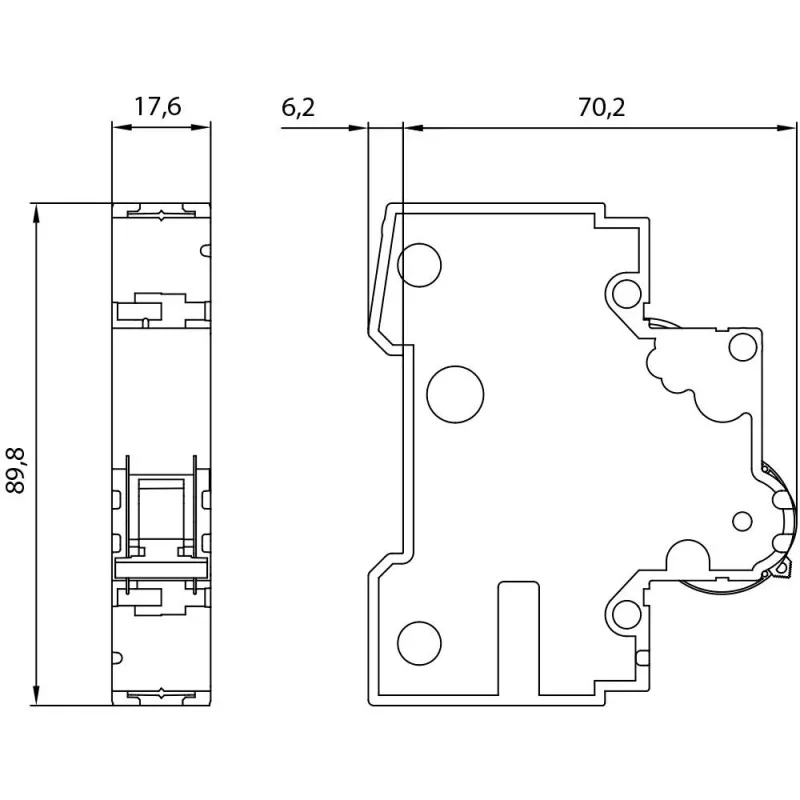

• Modulio plotis: 1 modulis (18 mm)
• Standartas: IEC 60898-1

Kaip naudoti

Sumontuokite pertraukiklį ant DIN bėgelio skirstomajame skydelyje. Prijunkite fazinį laidininką prie viršutinio gnybto, o apkrovos grandinę – prie apatinio. Užveržkite varžtus reikiamu sukimo momentu, kad būtų užtikrintas patikimas kontaktas. Jei naudojate smulkiavielius laidininkus, būtinai užmaukite įvores, kad atitiktumėte nurodytą gnybtų talpą.

Patarimas: siekdami IP40 apsaugos laipsnio, įrenkite pertraukiklį tinkamame korpuse. Reguliariai tikrinkite, ar gnybtai tvirtai užveržti – taip išvengsite perkaitimo ir prailginsite įrenginio tarnavimo laiką.
