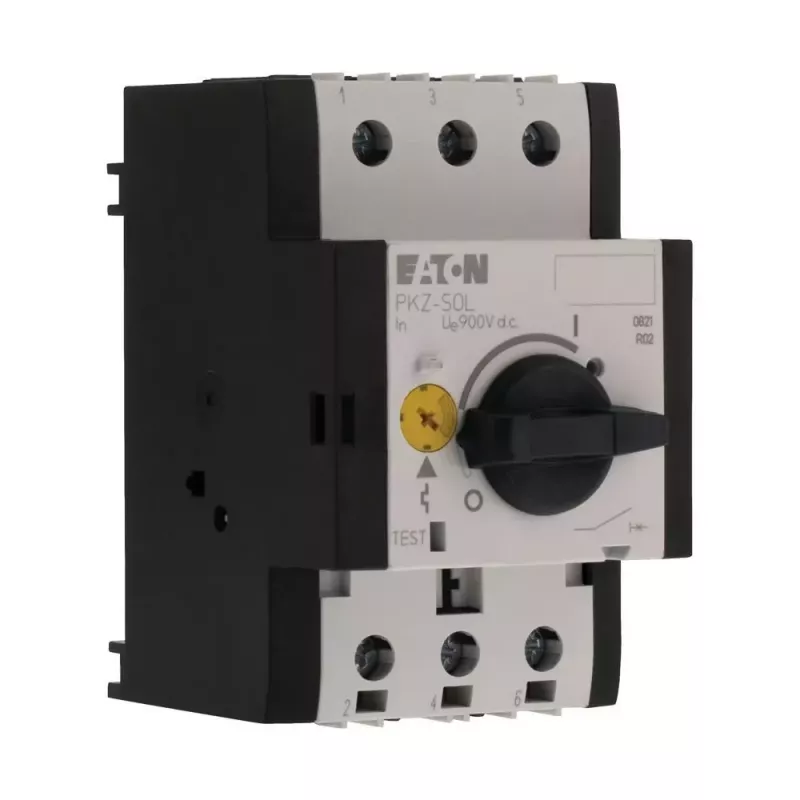

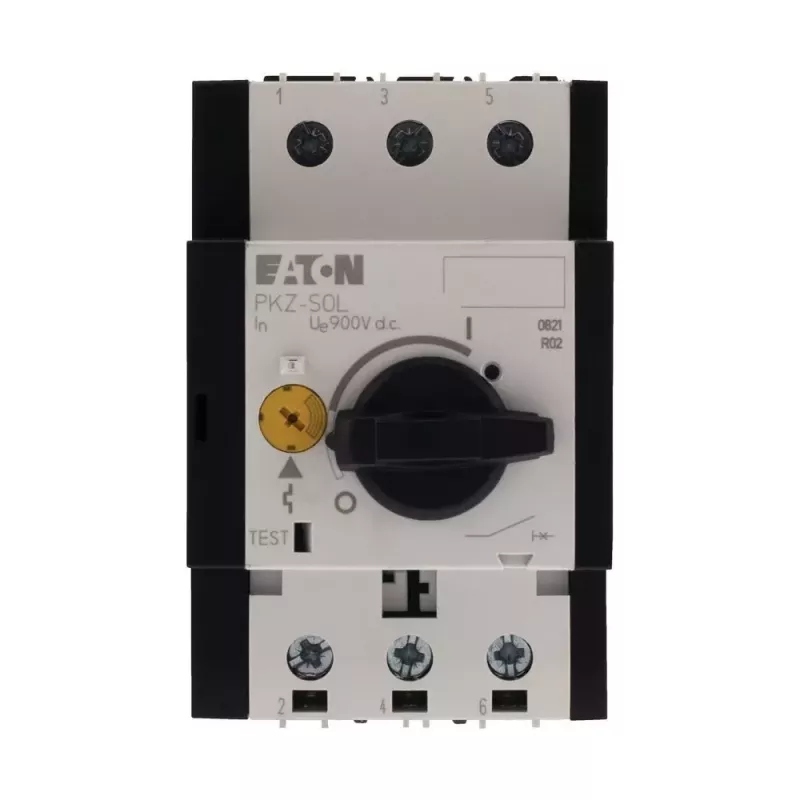

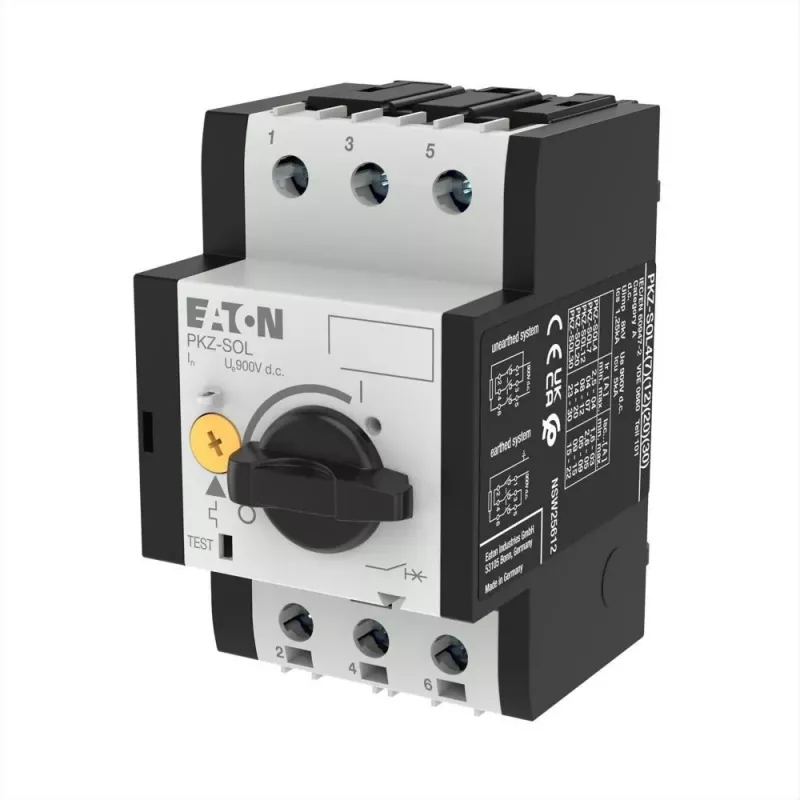

Eaton PKZ-SOL20 DC eilutės apsaugos jungiklis, 2 polių, 16-20 A, 1000 V DC, DIN bėgiui 120938

Kai saulės elektrinės nuolatinės srovės grandinėje įvyksta gedimas, kiekviena sekundė brangi – Eaton PKZ-SOL20 skirtas akimirksniu nutraukti gedimo srovę ir apsaugoti jūsų įrangą. Šis 2 polių jungiklis, pritaikytas fotovoltinėms sistemoms iki 1000 V DC, taps patikimu jūsų saulės elektrinės sargu.

Privalumai

Reguliuojamas perkrovos atleidimas nuo 16 A iki 20 A leidžia tiksliai priderinti prie jūsų PV eilutės srovės, o trumpojo jungimo atleidimas, suveikiantis esant maždaug 12 kartų vardinei srovei, užtikrina greitą apsaugą. 10 kA trumpojo jungimo pertraukimo galia esant 1000 V DC – tai rimta apsauga, kuria galite pasitikėti. Kompaktiškas dviejų polių dizainas taupo vietą jungiamosiose dėžėse ir inverterio korpusuose, o montavimas ant 35 mm DIN bėgio yra greitas ir paprastas.

Kam tinka

• Fotovoltinių eilučių apsaugai nuolatinės srovės pusėje
• DC grandinių apsaugai saulės jungiamosiose dėžėse
• Inverterio DC įėjimo apsaugai
• Pramoninėms DC sistemoms iki 1000 V

Pagrindinės specifikacijos

• Vardinė darbinė įtampa: 1000 V DC
• Vardinės srovės diapazonas: 16–20 A (reguliuojamas)
• Polių skaičius: 2
• Trumpojo jungimo pertraukimo galia: 10 kA esant 1000 V DC
• Suveikimo charakteristika: termomagnetinė
• Momentinis trumpojo jungimo atleidimas: fiksuotas, apie 12 × In
• Montavimas: DIN bėgis (35 mm)
• Gnybtų talpa: 1 × 1,5–16 mm² (vientisa/susukta) / 2 × 1,5–6 mm²
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Elektrinė tarnavimo trukmė: 10 000 operacijų
• Mechaninė tarnavimo trukmė: 100 000 operacijų

Kaip naudoti

Sumontuokite jungiklį ant 35 mm DIN bėgio saulės jungiamojoje dėžėje arba inverterio korpuse. Prijunkite PV eilutės laidus prie gnybtų – galite naudoti 1,5–16 mm² vientisus arba susuktus laidininkus. Nustatykite perkrovos atleidimą pagal savo eilutės srovę (16–20 A intervale). Patikrinkite, ar jūsų PV masyvo trumpojo jungimo srovė neviršija 10 kA, o nuolatinė srovė neviršija 20 A.

Rekomendacijos

Norėdami užtikrinti ilgaamžiškumą ir saugumą, reguliariai tikrinkite jungiklio būklę ir užtikrinkite, kad darbinė temperatūra neviršytų nurodyto diapazono. Montuodami visada laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamus įrankius.
