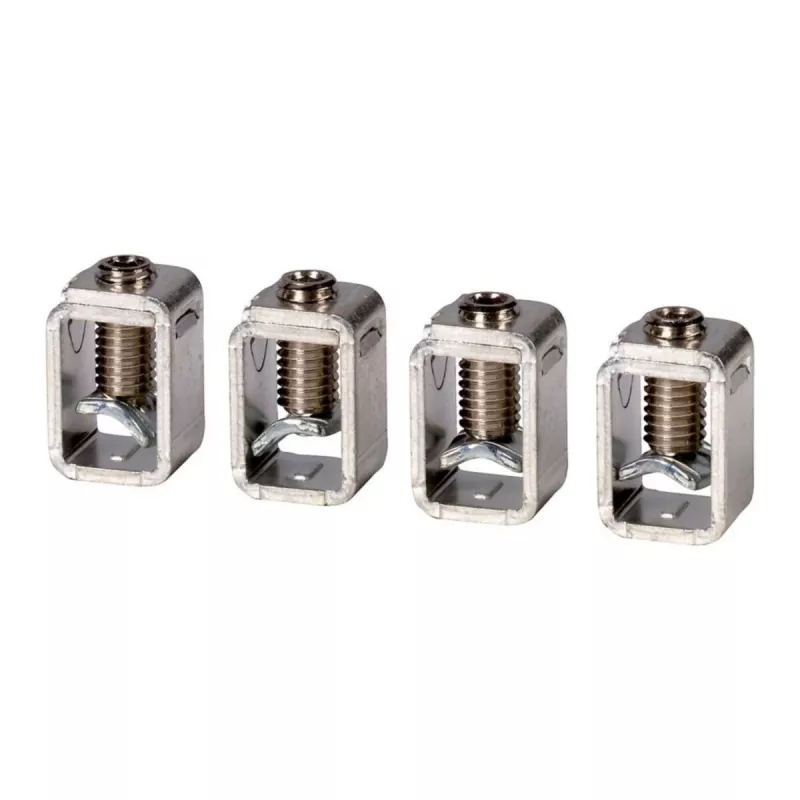

Eaton NZM2-4-250-XKC Karkasinis gnybtas 4 polių 250A 266756

Eaton NZM2-4-250-XKC – tai 4 polių karkasinis gnybtas, skirtas iki 250 A srovės grandinėms NZM2 serijos automatiniuose jungtuvuose. Jis užtikrina patikimą ir lengvai prižiūrimą varžtinį sujungimą, kuris prailgina įrangos tarnavimo laiką ir sumažina montavimo sudėtingumą.

Kam skirtas

Šis gnybtas skirtas elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su Eaton NZM2, N(S)2, PN2 ar P(S)2 serijos automatiniais jungtuvais pramoninėse skirstyklose, variklių valdymo centruose ir elektros paskirstymo skyduose. Jis tinka ten, kur reikalingi patikimi didelės srovės sujungimai.

Pagrindinės savybės

• 4 polių konstrukcija trifaziam ir neutraliam arba apsauginiam laidininkui prijungti.
• Vardinė srovė iki 250 A, atitinkanti NZM2 jungtuvų galimybes.
• Varžtinė (dėžutės) gnybtų technologija užtikrina patikimą laidininko laikymą.
• Priima lanksčiuosius laidininkus nuo 10 iki 120 mm² ir standžiuosius nuo 10 iki 150 mm².
• Priekinis montavimas – patogus prieinamumas ir paprastas įrengimas.
• Vardinė izoliacijos ir darbinė įtampa iki 690 V.
• Vardinė impulsinė atsparumo įtampa 8 kV.
• Apsaugos laipsnis IP20 sumontavus.
• Atitinka IEC/EN 60947 standartus.

Specifikacijos

• Gaminio tipas: karkasinis gnybtas / jungiamasis gnybtas
• Polių skaičius: 4
• Suderinamos serijos: Eaton NZM2, N(S)2, PN2, P(S)2
• Maksimali vardinė srovė: 250 A
• Jungimo technologija: varžtinis gnybtas (karkasinis spaustukas)
• Laidininko skerspjūvis lankstusis: 10–120 mm²
• Laidininko skerspjūvis standusis: 10–150 mm²
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė darbinė įtampa (Ue): 690 V
• Apsaugos laipsnis: IP20 (sumontavus)
• Montavimo tipas: priekinis
• Paskirtis: pagrindinės grandinės sujungimas
• Standartų atitiktis: IEC/EN 60947
• Medžiaga (kontaktai): varis / žalvaris
• Jungčių skaičius vienam poliui: 1
• Gnybto tipas: dėžutės gnybtas

Patarimai

Prieš montuodami patikrinkite, ar laidininkų skerspjūviai atitinka gnybto priimamą diapazoną – taip užtikrinsite tinkamą suspaudimą ir išvengsite perkaitimo. Naudokite „Eaton“ nurodytus varžtų priveržimo momentus. Jei įrenginys montuojamas atšiaurioje aplinkoje, apsvarstykite papildomus korpusus, kad išlaikytumėte IP20 apsaugos lygį.

Patarimas: reguliariai tikrinkite varžtų priveržimą – laikui bėgant jie gali atsilaisvinti dėl vibracijos ar temperatūros pokyčių.
