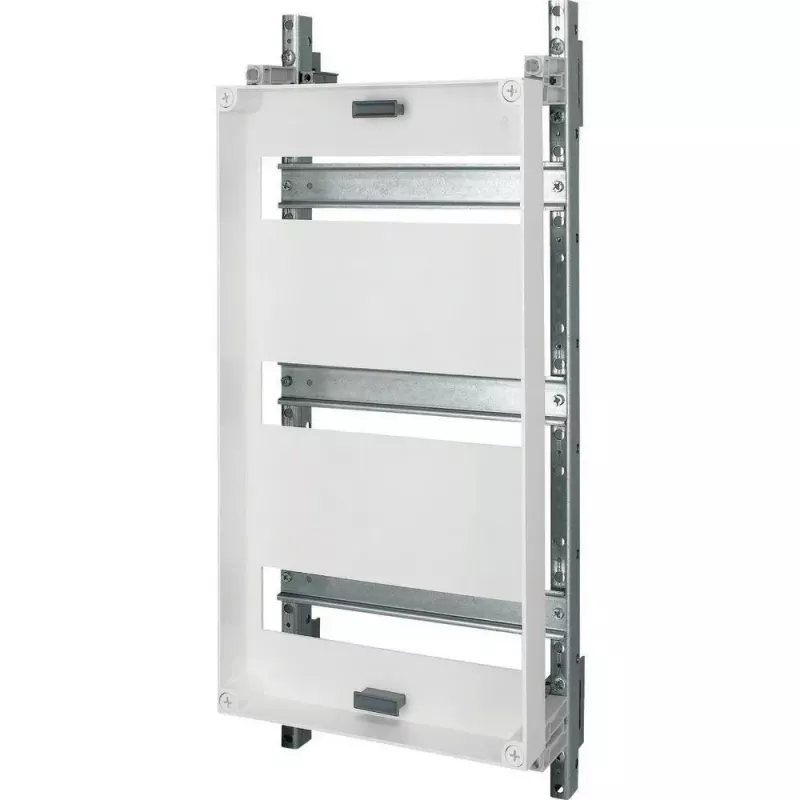

Eaton EP73RG skirstomojo skydo korpusas, 3 eilės, 72 moduliai, sieninis, plieninis, baltas RAL 9016 143908

Elektrikams ir skydų surinkėjams, kuriems reikia tvirto ir patikimo sprendimo, „Eaton EP73RG“ skirstomojo skydo korpusas yra puikus pasirinkimas. Jis skirtas sieniniam montavimui ir talpina tris eiles modulinių įrenginių – iš viso 72 modulius. Plieninė konstrukcija su milteliniu dažymu užtikrina ilgaamžiškumą, o nepermatomos plieninės durelės su sukamuoju užraktu ir dvigubu raktu – saugumą.

Kodėl verta rinktis

• Sieninis montavimas – lengva ir greita įrengti ant lygaus paviršiaus.
• Trys eilės po 24 modulius – pakanka automatiniams jungikliams, apsauginiams relėms ar viršįtampių ribotuvams.
• Plieninis korpusas, padengtas milteliniu dažu – atsparus mechaniniams pažeidimams ir korozijai.
• Baltos spalvos (RAL 9016) durelės su užraktu – estetiška išvaizda ir apsauga nuo neteisėtos prieigos.
• IP40 apsaugos klasė – apsaugo nuo kietųjų dalelių, tinkama vidaus patalpoms.
• IK07 smūgių apsauga – atsparus smūgiams iki 2 džaulių.
• Komplekte yra DIN bėgeliai ir N/PE gnybtai – nereikia papildomai pirkti.
• Kabelių įvadai iš viršaus, apačios ir šonų – lankstus pajungimas.

Kam tinka

Šis korpusas skirtas elektrikams ir skydų surinkėjams, projektuojantiems gyvenamųjų, komercinių ar lengvosios pramonės objektų elektros skirstymo sistemas. Jis puikiai tinka, kai reikia trijų eilių DIN bėgelio įrenginių: automatinių jungiklių, liekamosios srovės prietaisų (RCD) ar viršįtampių apsaugos prietaisų.

Pagrindinės specifikacijos

• Prekės ženklas: Eaton
• Modelis: EP73RG
• MPN: 143908
• EAN: 4015081404421
• Korpuso tipas: skirstomojo skydo korpusas
• Montavimo būdas: sieninis
• Medžiaga: plieno lakštas, miltelinis dažymas
• Spalva: balta (RAL 9016)
• Eilių skaičius: 3
• Modulių skaičius eilėje: 24
• Bendras modulių skaičius: 72
• Durelių tipas: nepermatomos plieninės
• Užrakto tipas: sukamas su dvigubu raktu
• Apsaugos klasė: IP40
• Smūgių apsauga: IK07
• Nominali izoliacijos įtampa: 400 V AC
• Nominali darbinė įtampa: 400 V AC
• Kaitinamosios vielos bandymas: 650 °C
• Standartai: EN 62208, EN 61439-3
• Kabelių įvadai: viršus, apačia, šonai (išmušamos angos)
• Komplekte: DIN bėgeliai, N/PE gnybtai

Kaip naudoti

Montuokite korpusą ant lygaus, tvirto paviršiaus, galinčio atlaikyti svorį. Prieš įrengdami įrenginius, išmuškite reikiamas angas kabeliams ir naudokite tinkamas kabelių įvores, kad išlaikytumėte IP40 apsaugos klasę. Suplanuokite įrenginių išdėstymą trijose eilėse – atskirkite maitinimo grandines nuo apšvietimo ar valdymo grandinių, jei reikia.

Patarimas: Laikykite dvigubą raktą saugioje vietoje – juo atidaromos durelės. Jei montuojate lauke ar drėgnose patalpose, papildomai sandarinkite korpusą, nes IP40 skirtas tik vidaus naudojimui. Reguliariai patikrinkite, ar užraktas veikia sklandžiai, ir ar nėra pažeista durelių sandariklio.
