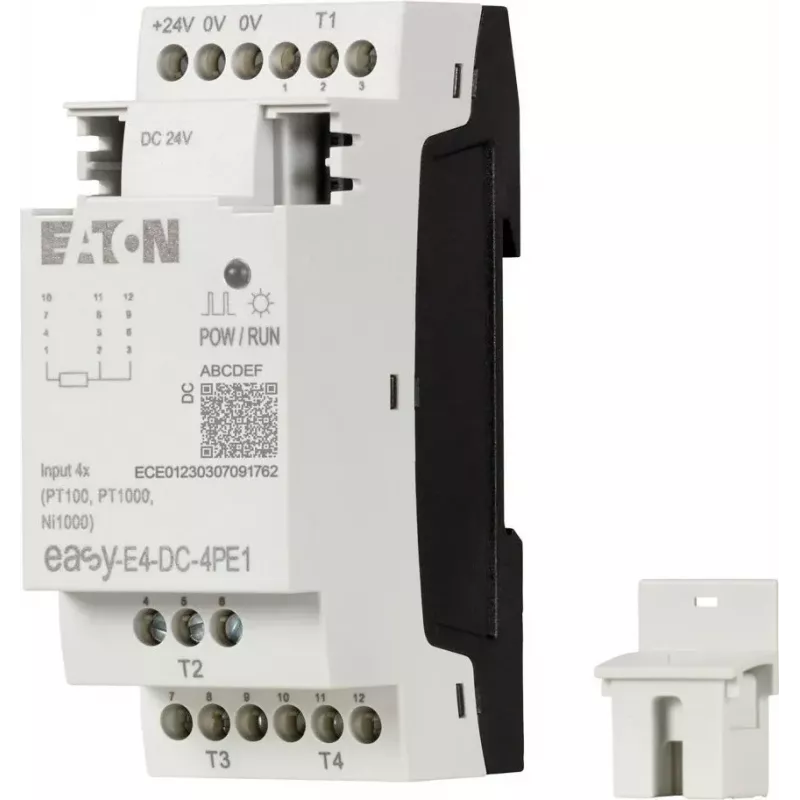

Eaton easyE4 DC 4PE1 RTD įėjimų plėtimo modulis, 4 kanalai, Pt100/Pt1000/Ni100/Ni1000, varžtiniai gnybtai, DIN bėgelis, 24 V DC

Jei jūsų valdymo spintą jau puošia Eaton easyE4 PLC, bet temperatūros matavimo taškų trūksta, šis modulis – tarsi trūkstama dėlionės dalis. Eaton easyE4 DC 4PE1 praplečia jūsų sistemą keturiais RTD įėjimais, leidžiančiais tiksliai matuoti temperatūrą procesų valdyme, HVAC ar mašinų stebėjimo sprendimuose.

Kam skirtas

Automatinio valdymo inžinieriams ir skydų surinkėjams, kuriems reikia išplėsti easyE4 PLC analoginių įėjimų skaičių patikimam RTD temperatūros jutiklių prijungimui. Idealiai tinka, kai reikia stebėti kelis temperatūros taškus, o keisti viso valdiklio nepageidaujama.

Pagrindinės savybės

• 4 RTD įėjimo kanalai temperatūros jutikliams
• Palaiko Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83, KTY84 jutiklių tipus
• Varžtiniai gnybtai patikimam laidų prijungimui
• Montavimas ant DIN bėgelio – lengvas integravimas į valdymo spintas
• Maitinamas iš easyE4 bazinio bloko (24 V DC)
• 12 bitų skiriamoji geba tiksliems temperatūros rodmenims
• Maksimalus kabelio ilgis – 100 m vienam įėjimui
• Darbinė temperatūra nuo -25 iki +55 °C
• Plastikinis korpusas, IP20 apsaugos klasė

Specifikacijos

• Modulio tipas: I/O plėtimo modulis
• Įėjimo tipas: RTD
• Įėjimų skaičius: 4
• Suderinami RTD tipai: Pt100, Pt1000, Ni100, Ni1000, KTY81, KTY83, KTY84
• Prijungimo būdas: varžtiniai gnybtai
• Maitinimo įtampa: 24 V DC (iš easyE4 bazinio bloko)
• Montavimas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +70 °C
• Skiriamoji geba: 12 bitų
• Maks. kabelio ilgis: 100 m
• Korpuso medžiaga: plastikas
• Užterštumo laipsnis: 2
• Viršįtampio kategorija: III

Kaip naudoti

Modulis tvirtinamas ant DIN bėgelio šalia easyE4 bazinio bloko ir sujungiamas su juo. Temperatūros jutikliai prijungiami prie varžtinių gnybtų. Prieš pradedant darbą įsitikinkite, kad bazinio bloko programinė įranga atnaujinta. RTD laidams naudokite ekranuotą vytos poros kabelį – taip sumažinsite triukšmą ir išlaikysite matavimo tikslumą.

Patarimai

Jei temperatūros svyravimai fiksuojami net ir esant stabiliam procesui, patikrinkite, ar jutiklių laidai neina per aukštos įtampos kabelių zoną. Ekranavimas ir taisyklingas įžeminimas – geriausi sąjungininkai siekiant tikslių rodmenų.
