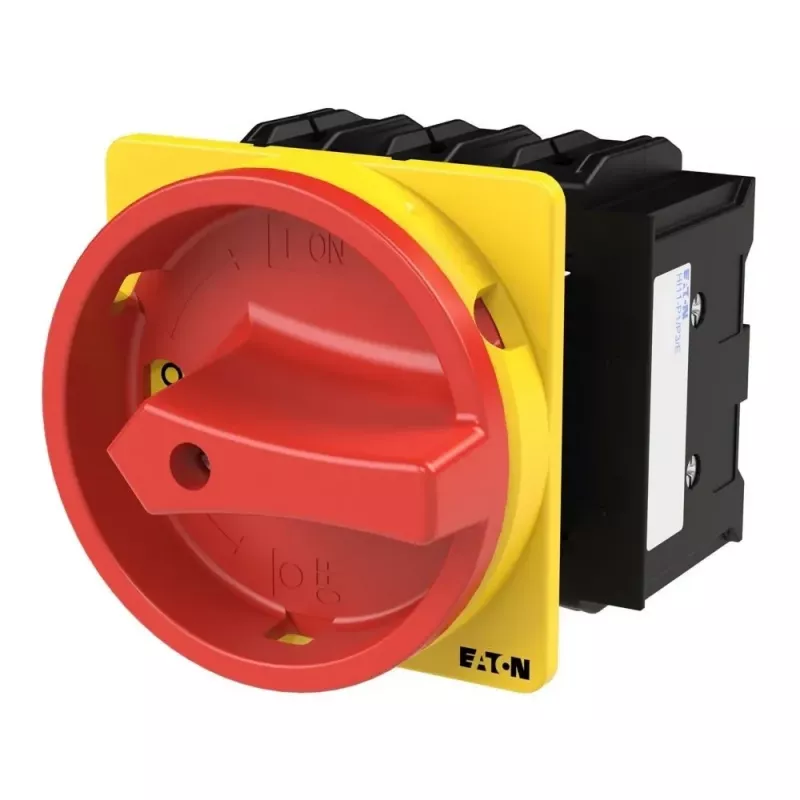

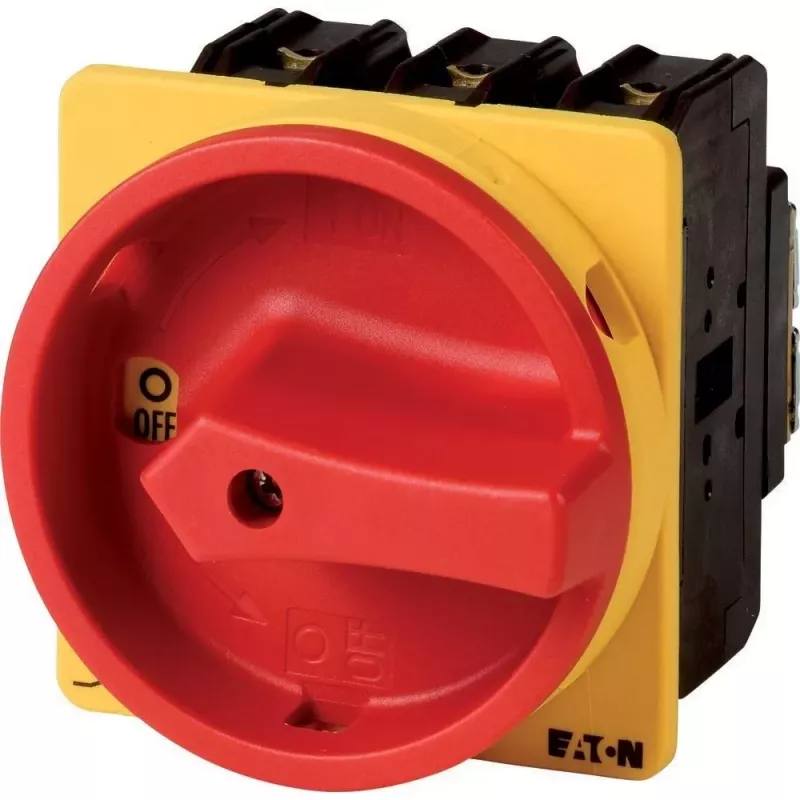

Eaton P3-100/EA/SVB/HI11 3 polių pagrindinis jungiklis 100 A, IP65, raudona/geltona rotacinė rankena, paviršinio montavimo 029383

Šis Eaton P3-100/EA/SVB/HI11 pagrindinis jungiklis skirtas tiems, kurie dirba su pramoninėmis mašinomis, valdymo pultais ar techninės priežiūros stotimis. Jis leidžia greitai ir saugiai atjungti maitinimą – tereikia pasukti raudoną/geltoną rankeną 90° kampu. Ryški spalva iš karto signalizuoja, kad tai avarinio sustabdymo arba techninės priežiūros jungiklis, todėl operatoriai gali greitai reaguoti kritinėse situacijose.

Kodėl verta rinktis

Jungiklis pasižymi didele pertraukimo galia ir kompaktišku paviršinio montavimo dizainu. IP65 apsaugos klasė užtikrina patikimą veikimą net dulkėtose ar drėgnose patalpose, o integruoti pagalbiniai kontaktai leidžia nuotoliniu būdu perduoti signalus arba blokuoti kitus įrenginius – tai padidina sistemos saugumą ir valdymo galimybes. Raudona/geltona rankena aiškiai rodo jungiklio būseną.

Pagrindinės specifikacijos

• 3 polių pagrindinis jungiklis / atjungimo jungiklis
• Vardinė darbinė srovė: 100 A (AC-21A, 690 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė trumpojo jungimo pertraukimo galia (Icn): 1,5 kA esant 400 V
• Vardinė trumpojo jungimo srovė (Icw): 1,5 kA (1 s)
• Montavimo tipas: paviršinis montavimas
• Rankenos tipas: rotacinė rankena, raudona/geltona (avarinis sustabdymas / techninė priežiūra)
• Korpuso apsaugos klasė: IP65
• Perjungimo kampas: 90°
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atitinka standartus: IEC/EN 60947
• Darbinės temperatūros diapazonas: -25°C iki +50°C
• Gnybtų tipas: varžtiniai gnybtai
• Korpuso medžiaga: izoliuotas korpusas
• Funkcija: ON-OFF (pagrindinis jungiklis)

Kam tinka

• Pagrindinis atjungimas pramoninėms mašinoms ir valdymo pultams
• Avarinis sustabdymas arba techninės priežiūros jungiklis gamybos linijose
• Maitinimo izoliavimas ŠVOK sistemoms, siurbliams ir konvejeriams
• Lauko instaliacijoms, kuriose reikalingas atsparus oro sąlygoms perjungimas

Kaip naudoti

Jungiklis montuojamas ant paviršiaus, prijungiamas varžtiniais gnybtais. Norėdami atjungti maitinimą, pasukite rankeną 90° kampu į OFF padėtį. Rankeną galima užrakinti OFF padėtyje naudojant spyną, kad būtų užtikrinta sauga atliekant techninę priežiūrą (lockout/tagout procedūros).

Patarimas: Prieš montuodami įsitikinkite, kad maitinimas išjungtas. Reguliariai tikrinkite, ar rankena lengvai sukasi ir ar korpusas nepažeistas – taip užtikrinsite ilgą ir saugų jungiklio tarnavimą.
