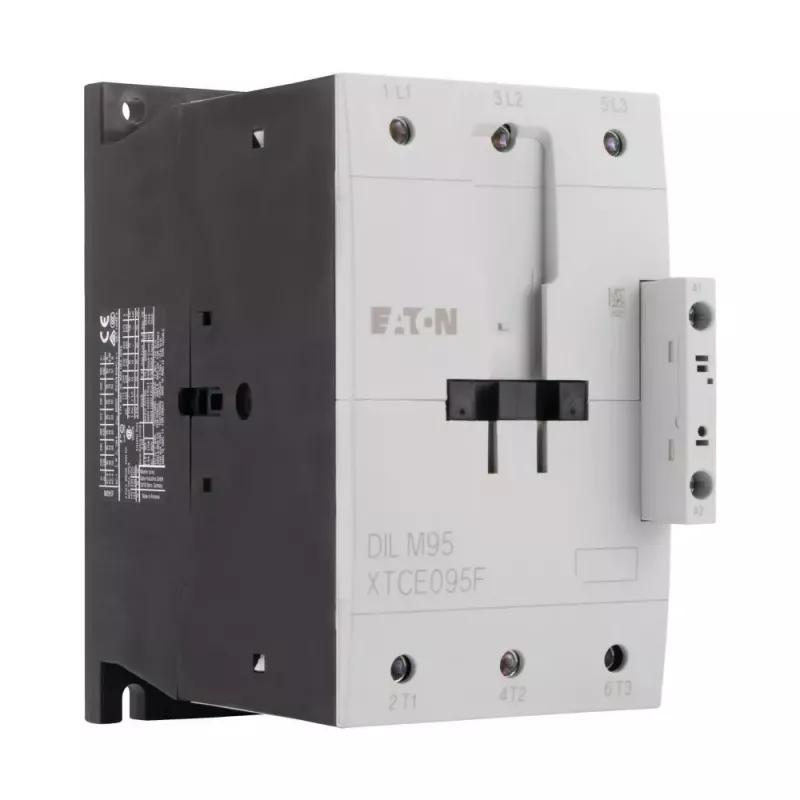

Eaton DILM95 3 polių kontaktoriuss, 230 V AC / 240 V AC ritė, 95 A AC-3, 690 V 239480

Kai valdymo pultelyje reikia patikimai įjungti ir išjungti galingus trifazius variklius, Eaton DILM95 kontaktoriuss tampa kertiniu elementu. Jis skirtas iki 45 kW (esant 400 V) varikliams, todėl puikiai tinka įvairioms pramoninėms mašinoms, siurblinėms, ventiliacijos sistemoms.

Privalumai

Mechaninis patvarumas siekia 10 milijonų operacijų, o elektros – 1,5 milijono operacijų esant pilnai AC-3 apkrovai. Tai reiškia mažiau techninės priežiūros ir ilgesnį įrenginio tarnavimo laiką. Ritės įtampa 230 V (50 Hz) ir 240 V (60 Hz) leidžia naudoti tiek Europos, tiek Šiaurės Amerikos tinkluose. Papildomi kontaktai (1 NO + 1 NC) palengvina valdymo grandinės integraciją.

Kam tinka

• Variklių paleidimui ir stabdymui pramoninėse mašinose
• Šildymo ir apšvietimo apkrovoms iki 130 A (AC-1)
• Valdymo pultams su DIN bėgeliu arba varžtiniu tvirtinimu

Pagrindinės specifikacijos

• Vardinė darbinė srovė AC-3 (400 V): 95 A
• Vardinė darbinė srovė AC-1 (690 V): 130 A
• Vardinė darbinė įtampa: 690 V AC
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Vardinė galia AC-3: 30 kW (230 V), 45 kW (400 V), 55 kW (690 V)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: DIN bėgelis / varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP00 (pagrindinė grandinė), IP20 (su gnybtų dangteliais)
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Viršįtampių kategorija: III
• Mechaninis patvarumas: 10 milijonų operacijų
• Elektrinis patvarumas (AC-3): 1,5 milijono operacijų
• Darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Variklių grandinėms iki 45 kW esant 400 V rekomenduojama poruoti su tinkama apsaugos nuo perkrovos rele ir trumpojo jungimo apsauga. Prieš montuodami patikrinkite ritės įtampos suderinamumą.
