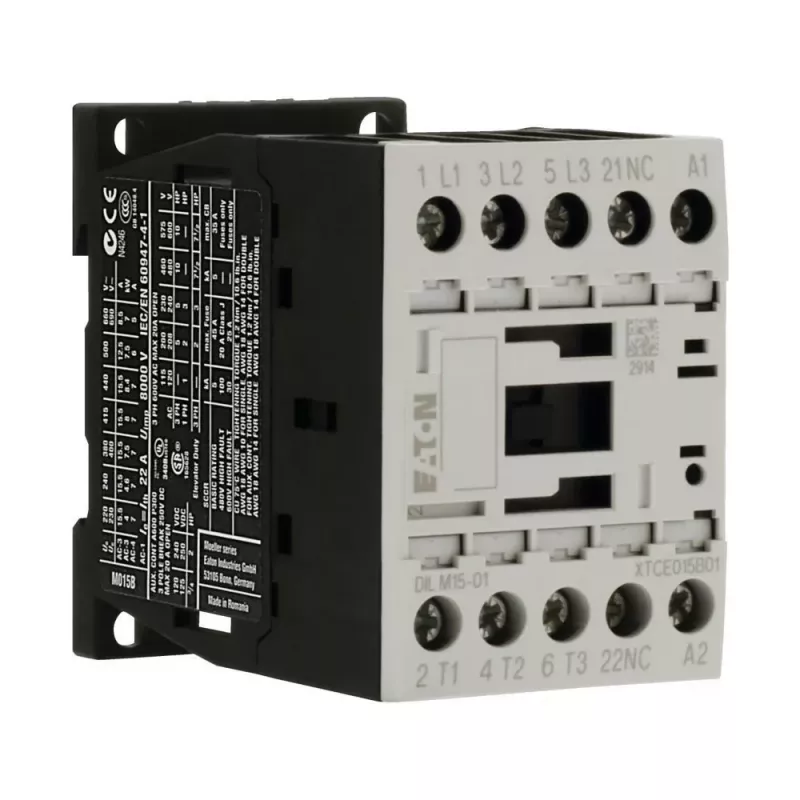

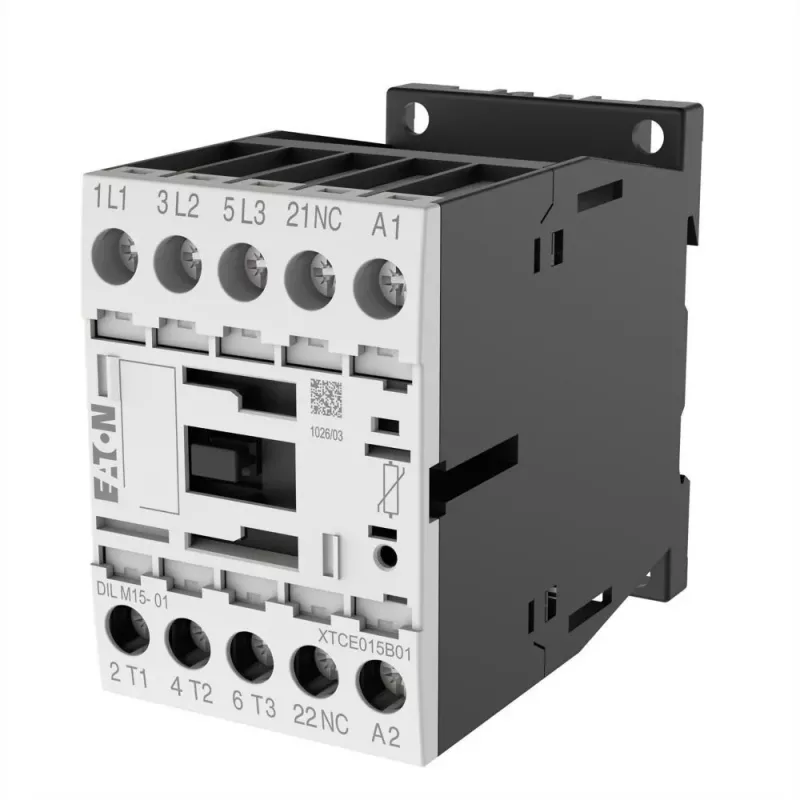

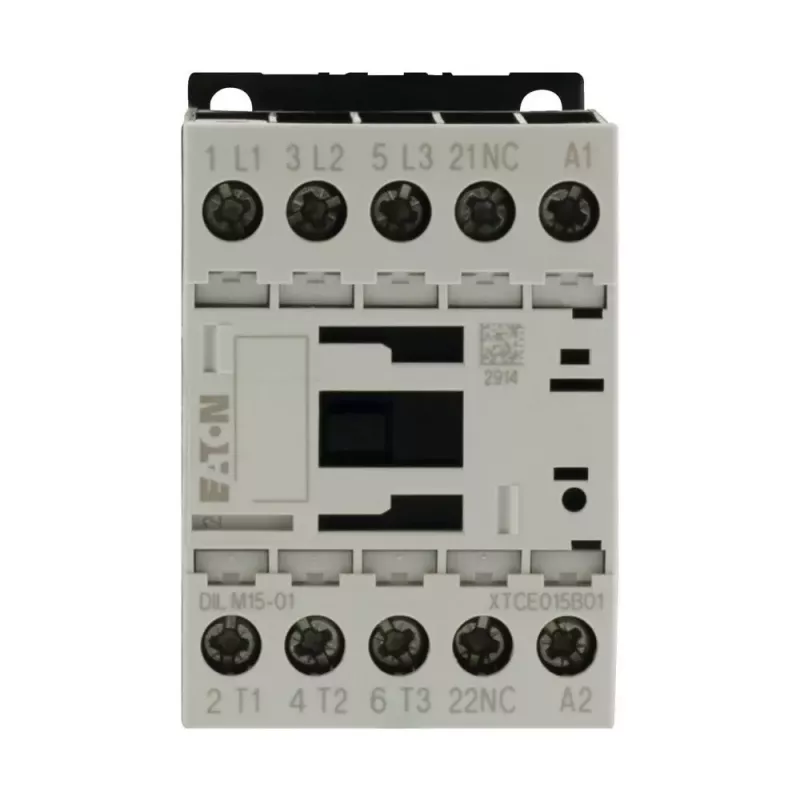

Eaton DILM15-01 kontaktorius, 3 polių, 15 A, 230 V AC ritė, 1 NC pagalbinis kontaktas 290093

Kai reikia valdyti trifazius variklius iki 7,5 kW galios, patikimas kontaktorius tampa skydo širdimi. Eaton DILM15-01 užtikrina stabilų perjungimą net intensyvaus darbo sąlygomis – nuo variklių paleidimo iki šildymo ar apšvietimo grandinių.

Kodėl verta rinktis

• 3 pagrindiniai poliai, skirti iki 15 A (AC-3, 400 V) apkrovai – tinka daugeliui standartinių variklių.
• 1 NC pagalbinis kontaktas signalizacijai ar valdymo grandinėms.
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz) – suderinama su įprastais valdymo tinklais.
• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas – saugus net pažeidus izoliaciją.
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas bet kuriame skydelyje.
• IP20 apsaugos klasė ir varžtiniai gnybtai – paprasta ir patikima jungtis.

Kam tinka

Skydų surinkėjams, elektrikams ir techninės priežiūros specialistams, kuriems reikia patikimo, standartus atitinkančio kontaktorius variklių paleidimui, šildymo ar apšvietimo valdymui pramoninėse sistemose.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (AC-3, 400 V): 15 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa (AC 50 Hz): 230 V
• Ritės įtampa (AC 60 Hz): 240 V
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis / varžtinis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinė tarnavimo trukmė (AC-3): 1,5 x 10⁶ operacijų
• Mechaninė tarnavimo trukmė: 10 x 10⁶ operacijų
• Gnybtų tipas: varžtiniai
• Atitinka standartą: IEC/EN 60947

Kaip naudoti

Prieš montuodami patikrinkite, ar ritės įtampa ir dažnis atitinka valdymo maitinimo šaltinį. Variklių apkrovoms kontaktorius rinkitės pagal AC-3 naudojimo kategoriją – taip užtikrinsite ilgą elektrinę tarnavimo trukmę. Sumontavę ant DIN bėgelio arba pritvirtinę varžtais, prijunkite maitinimo grandinę prie pagrindinių kontaktų, o valdymo signalą – prie ritės gnybtų.

Patarimas: jei kontaktorių naudosite dažnam variklio paleidimui/stopavimui, pasirūpinkite, kad ritės grandinėje būtų apsauginis kontaktas nuo viršįtampių – taip prailginsite ritės ir kontaktų gyvavimo laiką.
