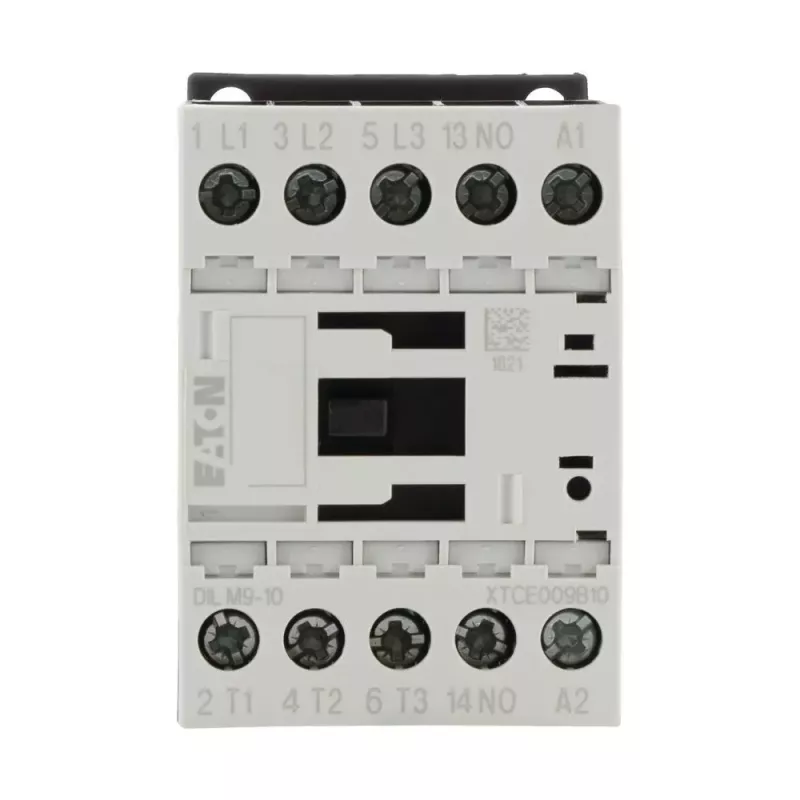

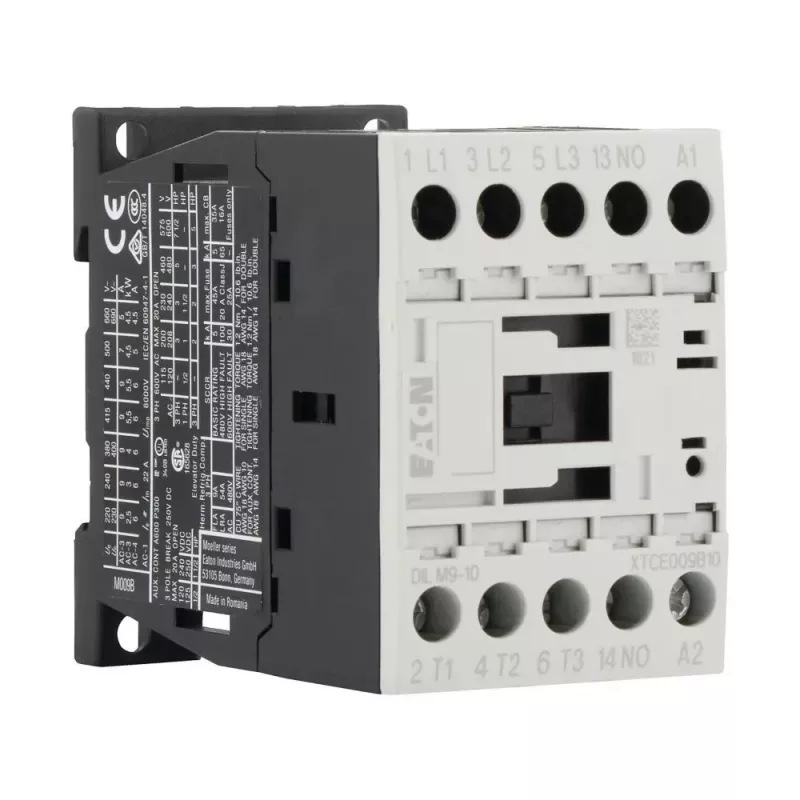

Eaton DILM9-10 230V 50/60Hz galios kontaktorius, 3 polių, 9A, 1NO, IP20 276698

Kompaktiškas 45 mm pločio korpusas – štai kas pirmiausia krenta į akis. Eaton DILM9-10 galios kontaktorius telpa net ir mažose skirstymo dėžutėse, o jo 230 V ritė veikia 50/60 Hz dažniu, tad tinka daugeliui buitinių ir pramoninių įrenginių.

Kodėl verta rinktis

• Ilgaamžiškumas: 1,5 mln. elektros jungimų AC-3 režimu ir 10 mln. mechaninių ciklų.
• Saugumas: 690 V izoliacijos įtampa, 6 kV impulsų atsparumas, 100 A trumpojo jungimo srovė 1 s.
• Universalus montavimas: DIN bėgelis arba varžtai, varžtiniai gnybtai patikimam laidų prijungimui.
• Standartas IEC/EN 60947 – atitinka tarptautinius reikalavimus.

Techniniai duomenys

• Nominali darbinė srovė (AC-3, 400 V): 9 A
• Nominali darbinė galia (AC-3, 400 V): 4 kW
• Nominali darbinė srovė (AC-1, 400 V): 22 A
• Ritės įtampa: 230 V AC, 50/60 Hz
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Apsaugos klasė: IP20
• Darbo temperatūra: -25 iki +60 °C
• Matmenys: 45 mm plotis, 68 mm aukštis

Kam tinka

Šis kontaktorius puikiai tinka variklių valdymui, šildymo sistemoms, vėdinimo įrangai ar kitiems įrenginiams, kurių galia neviršija 4 kW. Jis dažnai naudojamas automatikos spintose, kur reikia patikimo ir ilgaamžio perjungimo.

Kaip naudoti

Prijunkite ritę prie 230 V AC maitinimo šaltinio, o pagrindinius kontaktus – prie valdomos grandinės. Užfiksuokite ant DIN bėgelio arba pritvirtinkite varžtais. Dėl IP20 apsaugos, įrenginį montuokite tik sausose patalpose, apsaugotose nuo dulkių ir drėgmės.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Jei valdote variklį, pasirinkite tinkamo galingumo kontaktorius ir apsaugos relę, kad išvengtumėte perkrovos.
