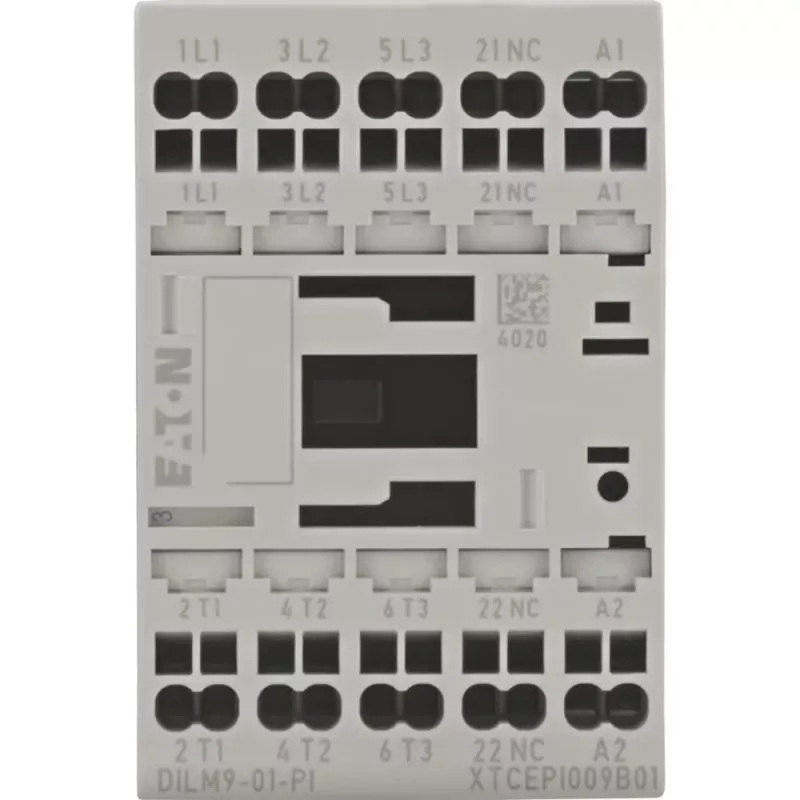

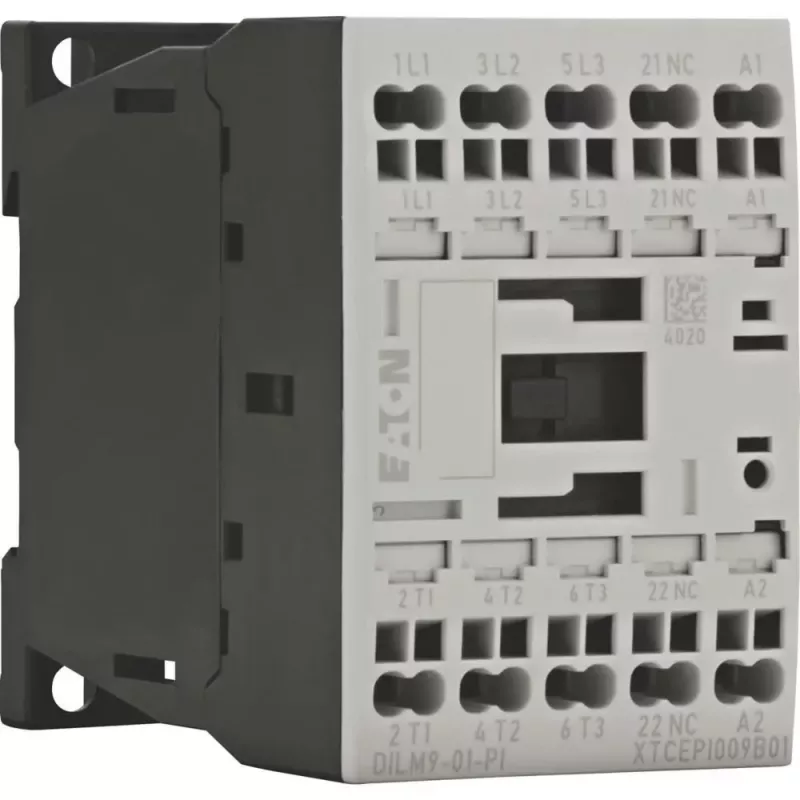

Eaton DILM9-01(24VD) galios kontaktorius, 3 polių, 9 A, 24 V DC ritė 199238

Eaton DILM9-01(24VD) – tai kompaktiškas 3 polių galios kontaktorius su 24 V DC rite, skirtas mažų trifazių variklių ir varžinių apkrovų perjungimui. Jo 9 A AC-3 reitingas (400 V) leidžia valdyti variklius iki 4 kW, o integruotas 1 NC pagalbinis kontaktas praverčia signalizacijai ar blokavimui.

Kodėl verta rinktis

• 3 pagrindiniai poliai, normaliai atviri, 9 A AC-3 (400 V)
• 24 V DC ritė – lengvai valdoma iš PLC ar DC grandinių
• Integruotas 1 NC pagalbinis kontaktas
• Montuojamas ant DIN bėgelio arba varžtais
• Platus darbinės temperatūros diapazonas: -25 iki +60 °C

Kaip naudoti

Sumontuokite ant 35 mm DIN bėgelio arba pritvirtinkite varžtais, prijunkite maitinimo ir valdymo grandines prie aiškiai pažymėtų gnybtų ir įjunkite 24 V DC ritę. Kontaktorius suveikia užtikrintai, o pagalbinis kontaktas vienu metu pakeičia būseną. IP20 apsaugos klasė skirta naudoti uždarose spintose, apsaugant nuo dulkių ir atsitiktinio prisilietimo.

Techninė specifikacija

• Vardinė darbinė srovė AC-3 (400 V): 9 A
• Vardinė galia AC-3 (400 V): 4 kW
• Vardinė darbinė srovė AC-1 (400 V): 22 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Dažnis: 50/60 Hz
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Ritės įtampa: 24 V DC
• Mechaninis ilgaamžiškumas: 10 000 000 ciklų
• Elektrinis ilgaamžiškumas (AC-3): 1 500 000 ciklų
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C

Pastaba

DILM9-01(24VD) – patikimas perjungimo elementas mažiems trifaziams varikliams ir varžinėms apkrovoms, paremtas Eaton DILM serijos konstrukcija.
