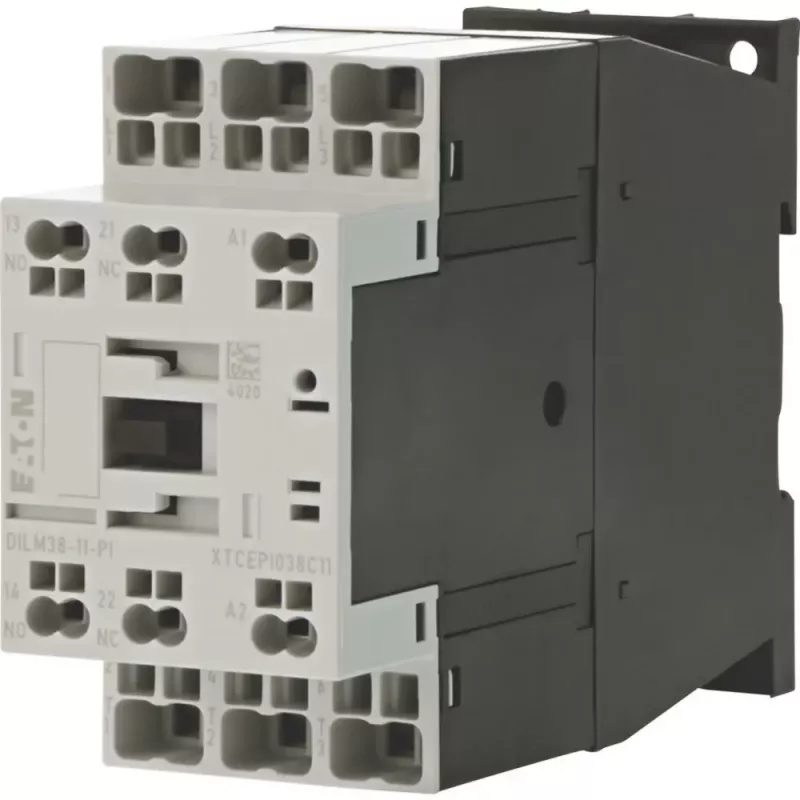

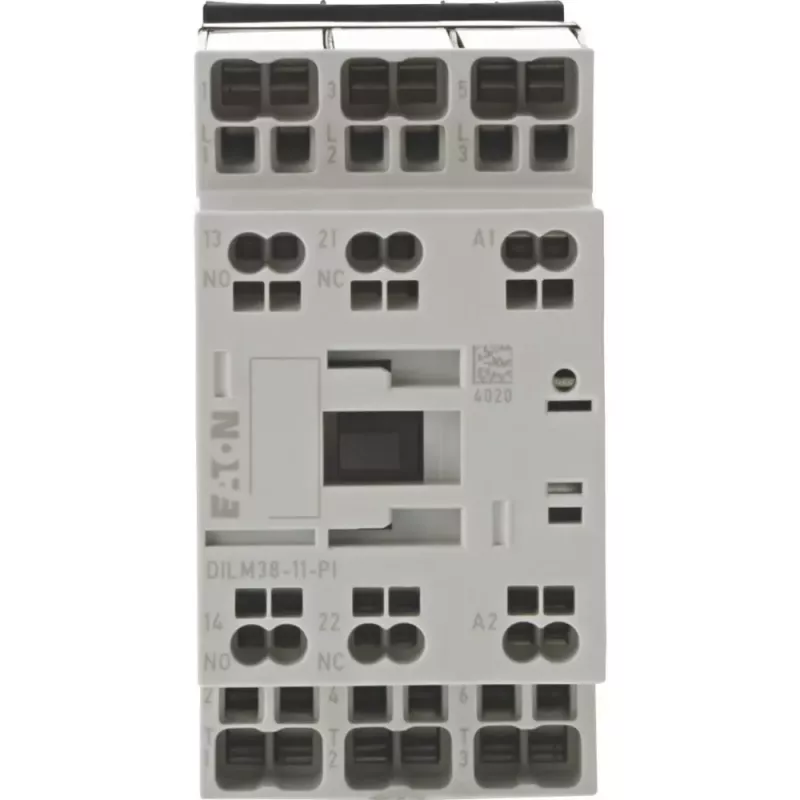

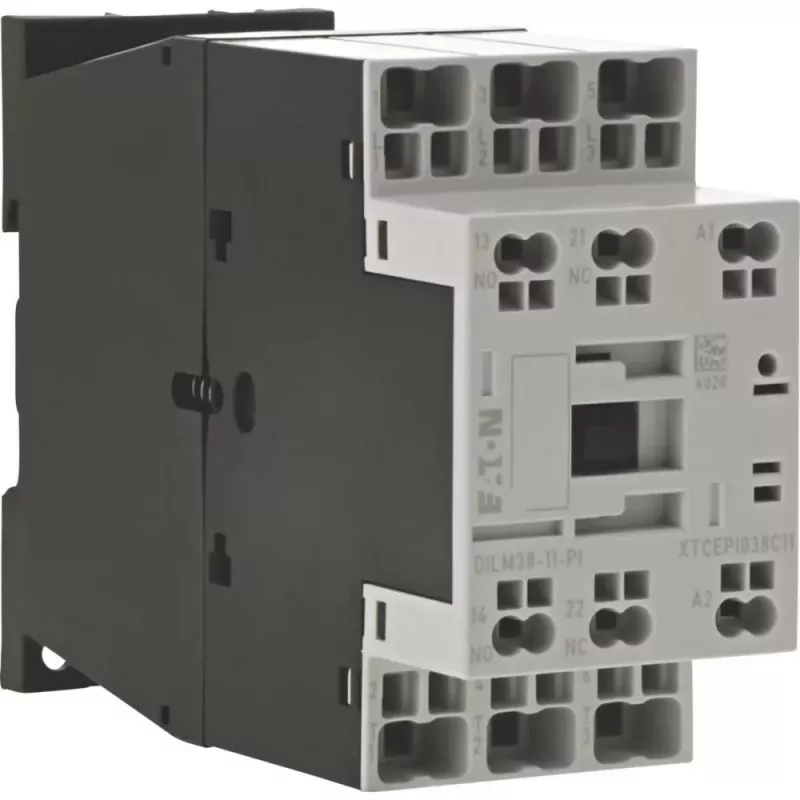

Eaton DILM38-11(RDC24) 3 polių kontaktorius, 38 A AC-3, 24 V DC ritė, 1NO+1NC 199298

Skydų montuotojams ir pramonės elektrikams, kuriems reikia patikimo sprendimo valdyti trifazius variklius iki 18,5 kW (400 V) grandinėse su 24 V DC valdymo įtampa. Eaton DILM38-11(RDC24) – tai kontaktorius, kuriuo galima pasitikėti tiek automatizuotose sistemose, tiek rankinio valdymo sprendimuose.

Kodėl verta rinktis

• 3 polių pagrindiniai kontaktai, skirti 38 A esant AC-3, 400 V – tinka daugeliui variklių paleidimo ir stabdymo užduočių.
• 24 V DC ritė – puikiai dera su PLC išėjimais arba nuolatinės srovės maitinimo šaltiniais.
• Papildomi kontaktai: 1NO + 1NC – patogu signalui ar blokavimui.
• Kompresinė konstrukcija, atspari vibracijai, su varžtiniais gnybtais.
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas bet kuriame skydelyje.

Techniniai duomenys

• Vardinė darbinė srovė AC-1: 60 A
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Mechaninis ilgaamžiškumas: 10 mln. operacijų
• Elektrinis ilgaamžiškumas (AC-3): 1,5 mln. operacijų

Kam tinka

Šis kontaktorius dažniausiai naudojamas konvejerių, siurblių, ventiliatorių variklių valdymui, taip pat šildymo ir apšvietimo apkrovų perjungimui. Jis puikiai tinka tiek naujiems projektams, tiek esamų skydų modernizavimui, kai reikia patikimo ir standartus atitinkančio komponento.

Kaip naudoti

Sumontuokite kontaktorius ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (L1, L2, L3, T1, T2, T3), o valdymo grandinę – prie ritės gnybtų (A1, A2). Papildomi kontaktai (13-14 NO, 21-22 NC) gali būti naudojami signalizacijai arba savaiminio užsiblokavimo grandinei. Prieš įjungdami maitinimą, patikrinkite, ar visi laidai tvirtai priveržti.

Patarimas: Kad užtikrintumėte ilgą kontaktorius tarnavimo laiką, reguliariai tikrinkite kontaktų būklę ir valykite dulkes nuo korpuso. Jei valdymo grandinėje naudojate PLC, įsitikinkite, kad jo išėjimo srovė atitinka ritės reikalavimus (24 V DC). Montuodami šalia kitų įrenginių, palikite bent 10 mm tarpą ventiliacijai.
