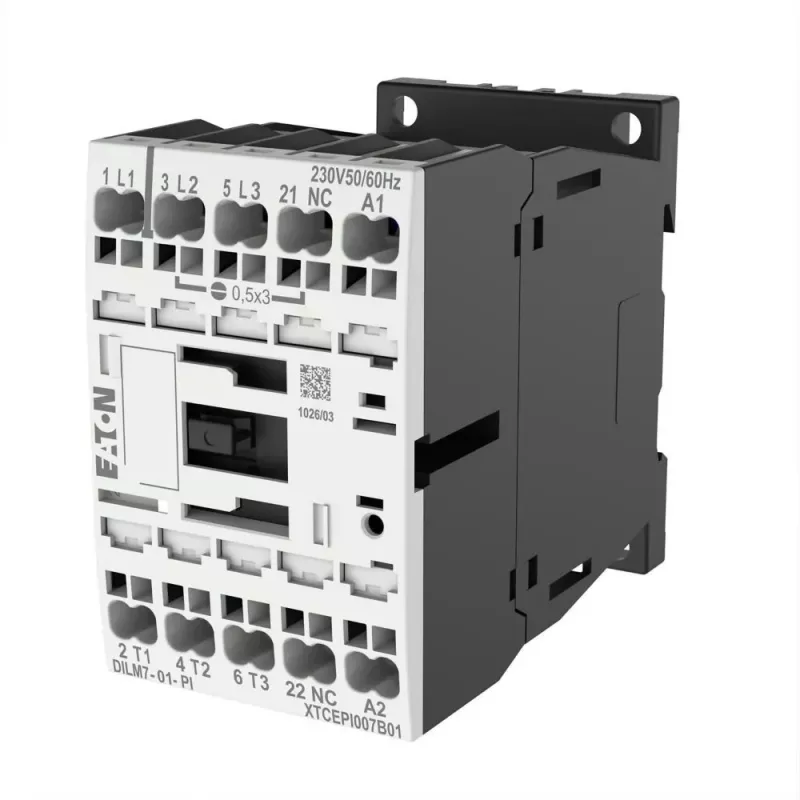

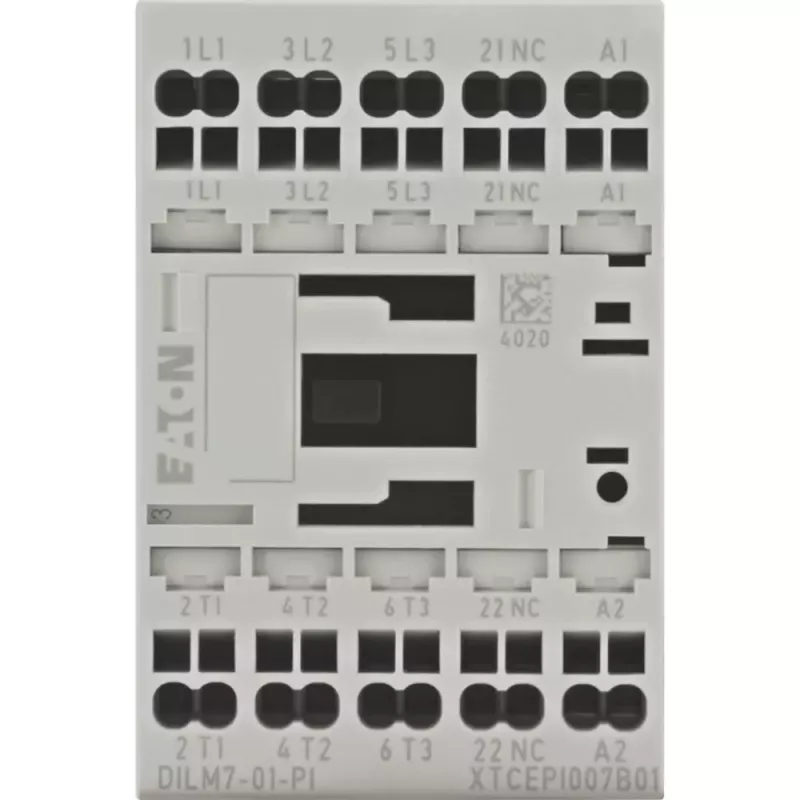

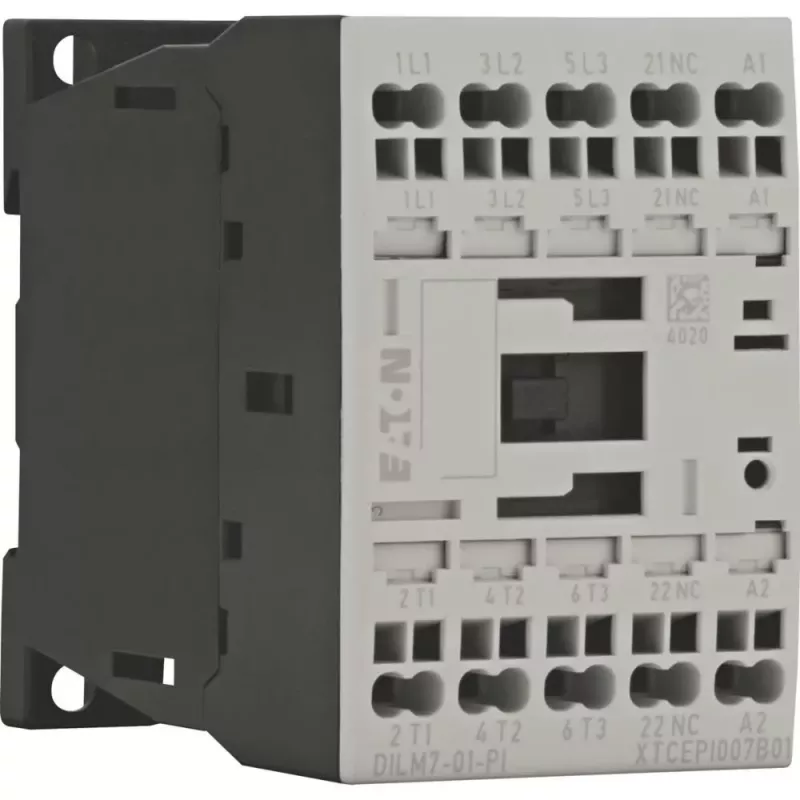

EATON DILM7-19922401 galios kontaktoriuss, 3 polių, 7 A, 230 V AC ritė

Kai reikia patikimai įjungti ir išjungti trifazius variklius ar kitus įrenginius, dažnai tenka rinktis tarp brangių sprendimų ir paprastų relinių blokų. EATON DILM7-19922401 galios kontaktoriuss yra kompaktiškas ir patikimas sprendimas, skirtas 7 A srovės (AC-3, 400 V) grandinėms su 230 V AC rite. Jis puikiai tinka mažiems varikliams, šildymo elementams ar apšvietimo linijoms valdyti.

Kodėl verta rinktis

Šis kontaktoriuss turi tris pagrindinius polius, vieną normaliai atvirą (NO) pagalbinį kontaktą, kuris palengvina valdymo grandinių sujungimą. Montavimas paprastas – tvirtinama ant 35 mm DIN bėgelio arba varžtais. Varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Apsaugos klasė IP20, todėl tinka naudoti elektros spintose.

Kam tinka

Elektros skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo kontaktoriaus mažoms apkrovoms. DILM serija pasižymi ilgu elektros tarnavimo laiku (1,5 x 10^6 operacijų) ir atitinka IEC/EN 60947 standartą.

Pagrindinės savybės

• 3 pagrindiniai poliai, 7 A (AC-3, 400 V), 3 kW variklio galia
• Ritės valdymo įtampa: 230 V AC (50 Hz) arba 240 V AC (60 Hz)
• 1 normaliai atviras (NO) pagalbinis kontaktas
• Izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6 kV
• Varžtiniai gnybtai, montavimas ant DIN bėgelio arba varžtais
• Kompaktiški matmenys, IP20 apsauga

Specifikacijos

• Pagrindinių polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 7 A
• Vardinė darbinė galia (AC-3, 400 V): 3 kW
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektros tarnavimo laikas (AC-3): 1,5 x 10^6 operacijų
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 100 A (1 s)
• Maksimalus perjungimo dažnis: 5000 operacijų/val.
• Galia nuostoliai vienam poliui: 0,5 W
• Serija: DILM

Kaip naudoti

Prijunkite ritę prie valdymo grandinės, laikydamiesi nurodytos 230 V AC (50 Hz) arba 240 V AC (60 Hz) įtampos. Pagrindinius kontaktus junkite prie trifazės apkrovos. Jei reikia, naudokite pagalbinį kontaktą signalizacijai ar blokavimui.

Patarimas: jei perjungiate indukcines apkrovas (pvz., variklius), naudokite RC grandinę arba varistorių, kad sumažintumėte įtampos šuolius. Prieš prijungdami būtinai patikrinkite ritės įtampos žymėjimą – kontaktoriuss veikia tik su AC įtampa, ne su DC.
