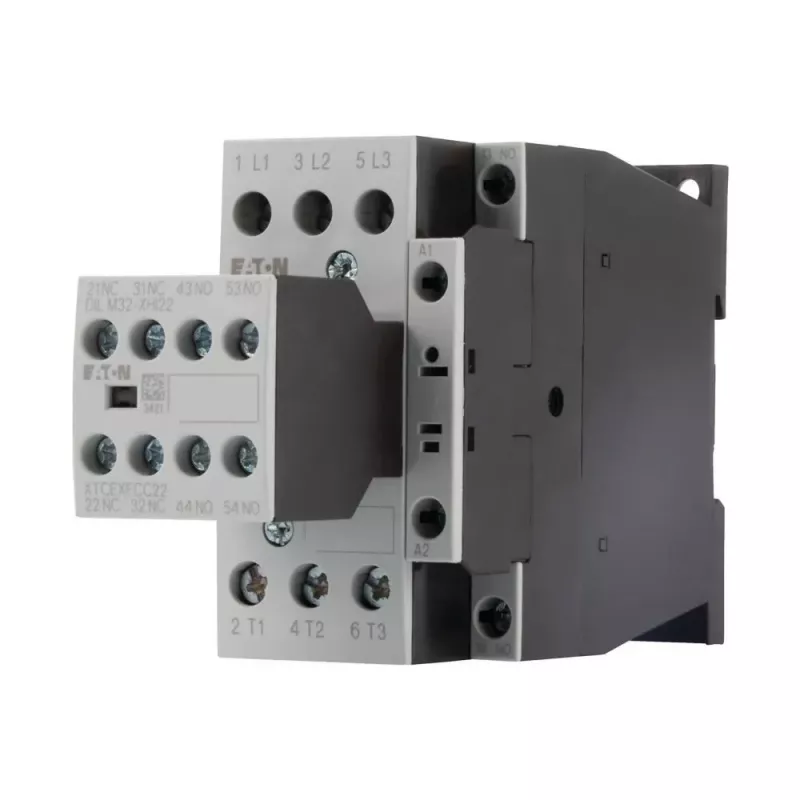

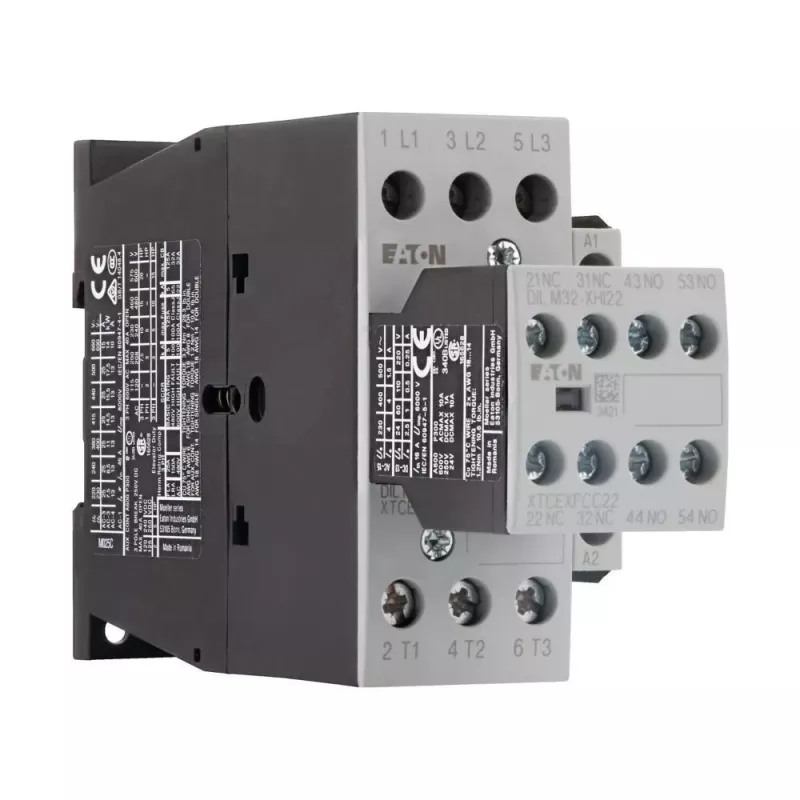

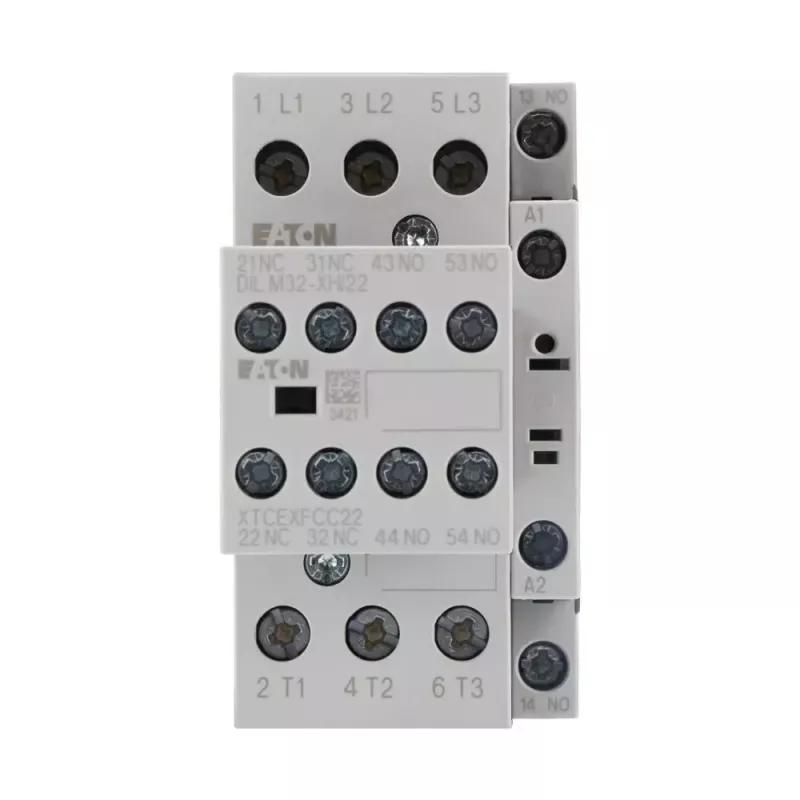

Eaton DILM25-32 3 polių galios kontaktoriuss, 230 V AC ritė, 11 kW, 25 A, 3NO + 2NO/2NC pagalbiniai kontaktai 277228

Kai reikia valdyti galingus trifazius variklius, paprasta relė nepakanka – reikia patikimo kontaktoriaus, kuris atlaikytų dideles sroves ir ilgą laiką veiktų be gedimų. Eaton DILM25-32 yra būtent toks sprendimas: jis skirtas iki 11 kW galios varikliams prie 400 V AC įtampos, turi 230 V AC ritę ir papildomus pagalbinius kontaktus, leidžiančius kurti sudėtingesnes valdymo schemas.

Kam skirtas

Šis kontaktorius puikiai tinka elektros skydų montuotojams, mašinų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo perjungimo įrenginio variklių paleidikliams, šildymo grandinėms ir kitoms pramoninėms apkrovoms. Jis tinka ten, kur vietos nedaug, bet negalima sau leisti kompromisų dėl našumo.

Pagrindinės savybės

• 3 pagrindiniai poliai, normaliai atviri (3 NO), skirti 25 A AC-3 esant 400 V (11 kW variklio galia).
• Integruoti pagalbiniai kontaktai: 2 NO + 2 NC valdymo logikai, blokavimui ar būsenos indikacijai.
• 230 V AC ritė, 50/60 Hz, veikimo temperatūros diapazonas nuo -25 iki +60 °C.
• Didelis elektrinis patvarumas: 1,5 milijono perjungimų esant AC-3 apkrovai; mechaninis tarnavimo laikas – 10 milijonų ciklų.
• Nominali izoliacijos įtampa 690 V ir impulsų atsparumas 6 kV saugiam darbui pramoniniuose tinkluose.
• Montuojamas ant standartinio 35 mm DIN bėgelio arba varžtais; IP20 apsaugos klasė, skirta naudoti uždarose spintose.

Specifikacijos

• Produkto tipas: galios kontaktorius
• Modelis: DILM25-32
• Pagrindinių polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 2 NO + 2 NC
• Ritės įtampa: 230 V AC, 50/60 Hz
• Nominali darbinė galia (AC-3, 400 V): 11 kW
• Nominali darbinė srovė (AC-3, 400 V): 25 A
• Nominali darbinė srovė (AC-1, 400 V): 45 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsų atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Elektrinis tarnavimo laikas (AC-3): 1,5 x 10^6 perjungimų
• Mechaninis tarnavimo laikas: 10 x 10^6 perjungimų
• Gnybtų tipas: varžtiniai gnybtai
• Atitinka standartą: IEC/EN 60947
• Maks. perjungimo dažnis (AC-3): 900 perjungimų/val.

Patarimai

Jei naudojate variklių paleidimui, būtinai pridėkite tinkamą šiluminę apsaugos relę – taip užtikrinsite visapusišką apsaugą. Įsitikinkite, kad valdymo grandinės įtampa atitinka ritės įtampą (šiuo atveju 230 V AC). Montuodami spintoje palikite pakankamai vietos ventiliacijai, kad aplinkos temperatūra neviršytų nurodyto diapazono.

Patarimas: prieš montuodami patikrinkite, ar kontaktoriaus kontaktų konfigūracija atitinka jūsų schemą. Jei reikia daugiau pagalbinių kontaktų, galite pridėti papildomų kontaktų blokų, tačiau įsitikinkite, kad jie suderinami su DILM25-32 modeliu.
