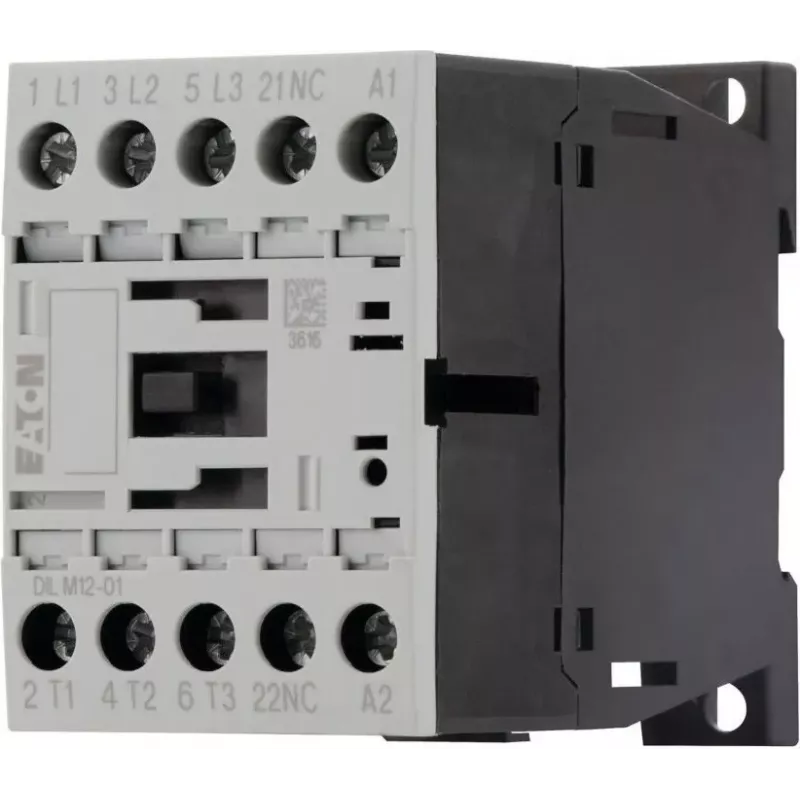

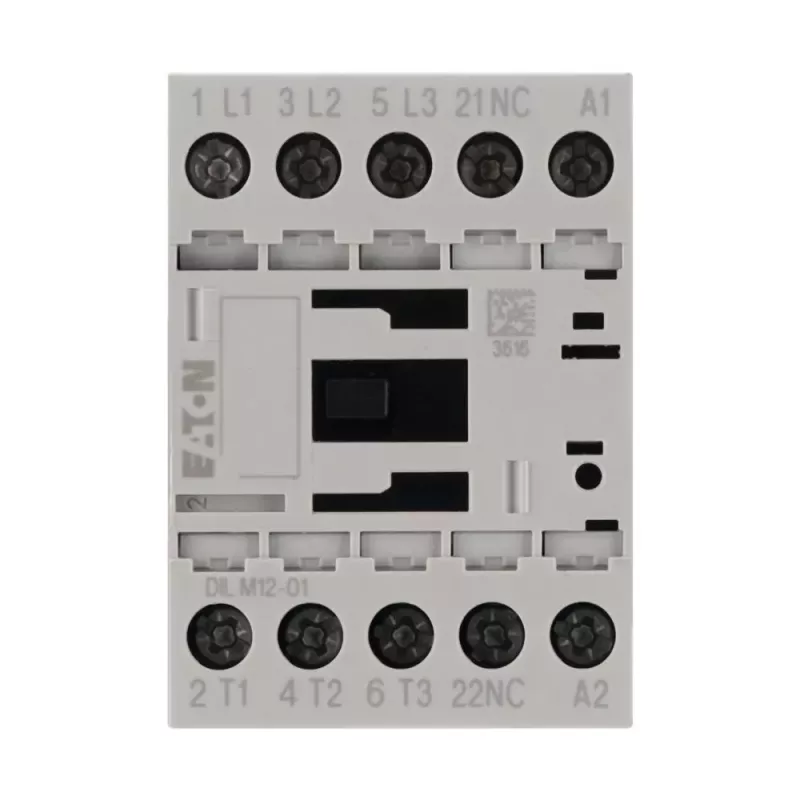

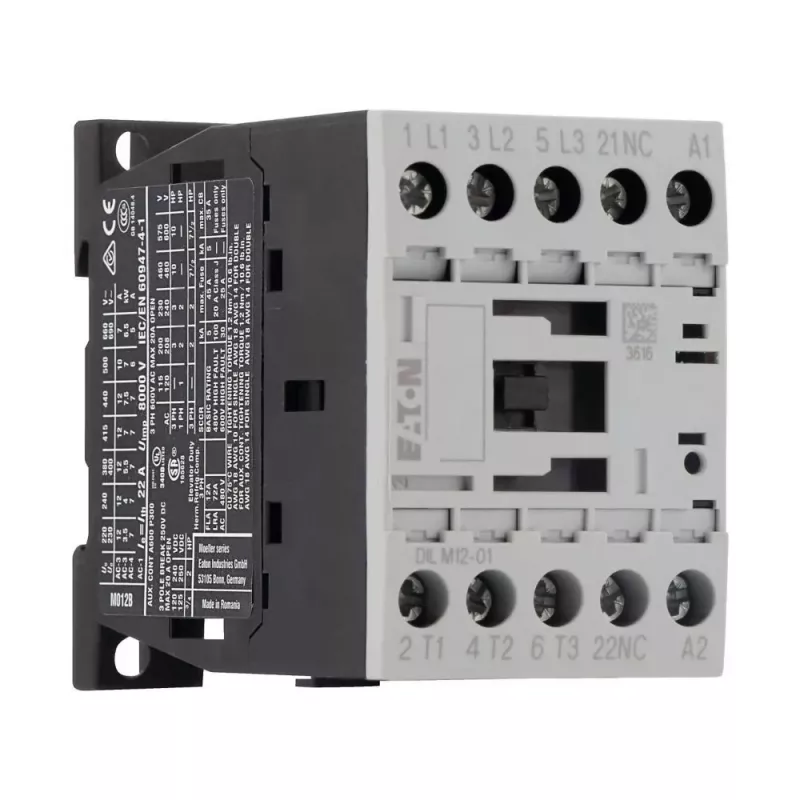

Eaton DILM12-01 3 polių variklio kontaktorius, 230 V AC / 240 V AC ritė, 12 A, 1 NC pagalbinis kontaktas 276865

Eaton DILM12-01 – tai 3 polių variklio kontaktorius, skirtas patikimam variklių paleidimui ir stabdymui. Jis atlaiko iki 12 A (AC-3, 400 V) apkrovą ir turi 230 V AC (50 Hz) / 240 V AC (60 Hz) ritę, todėl puikiai tinka įvairiems pramoniniams pritaikymams.

Kam skirtas

Šis kontaktorius skirtas elektros skydų montuotojams, techninės priežiūros inžinieriams ir mašinų gamintojams, kuriems reikia kompaktiško, DIN bėgelio tvirtinimo kontaktorius varikliams iki 5,5 kW. Jis tinka konvejerių, siurblių, ventiliatorių ir kitų pramoninių apkrovų valdymui, kai reikalingas dažnas perjungimas.

Pagrindinės savybės

• 3 pagrindiniai poliai, normaliai atviri (NO)
• 1 įmontuotas pagalbinis kontaktas, normaliai uždaras (NC)
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Vardinė darbinė srovė: 12 A (AC-3, 400 V)
• Vardinė darbinė galia: 5,5 kW (AC-3, 400 V)
• Vardinė izoliacijos įtampa: 690 V
• Sraigtiniai gnybtai patikimam prijungimui
• Tvirtinimas ant 35 mm DIN bėgelio arba varžtais

Specifikacijos

• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V
• Apsaugos laipsnis: IP20
• Elektrinis patvarumas (AC-3): 1,5 × 10⁶ operacijų
• Mechaninis patvarumas: 10 × 10⁶ operacijų
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Kaip naudoti

Prieš montuodami patikrinkite, ar ritės įtampa atitinka jūsų sistemos įtampą. Prijunkite maitinimo grandinę prie pagrindinių polių, o valdymo grandinę – prie ritės. Jei reikia, naudokite papildomus pagalbinius kontaktus signalizacijai ar blokavimui. Kontaktorius tvirtinamas ant 35 mm DIN bėgelio arba varžtais.

Patarimas: jei perjungimas bus labai dažnas, atkreipkite dėmesį į elektrinio patvarumo reikšmę (1,5 × 10⁶ operacijų). Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamą apsaugą nuo trumpojo jungimo.
