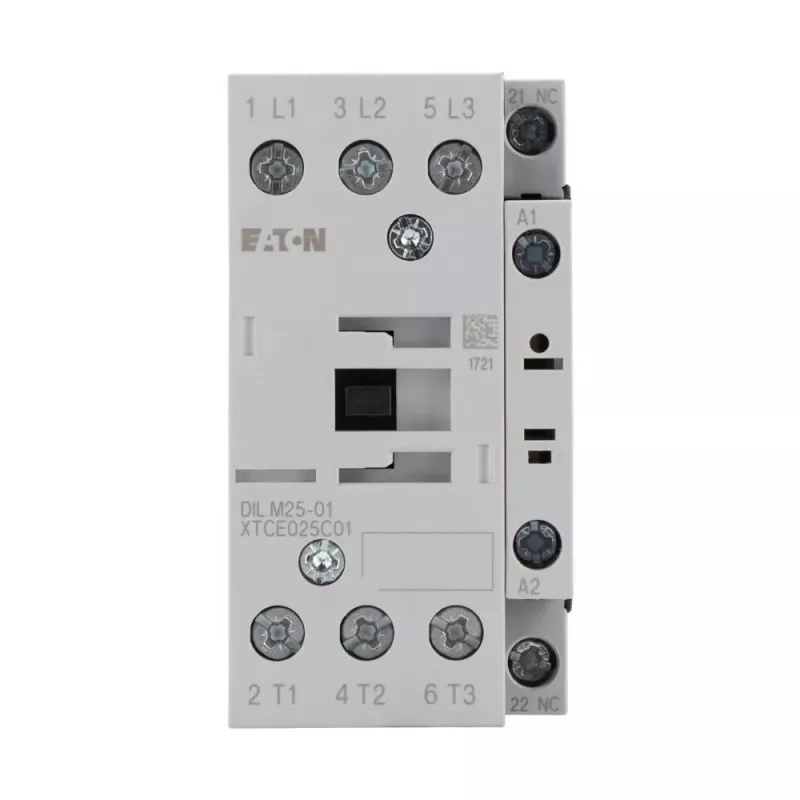

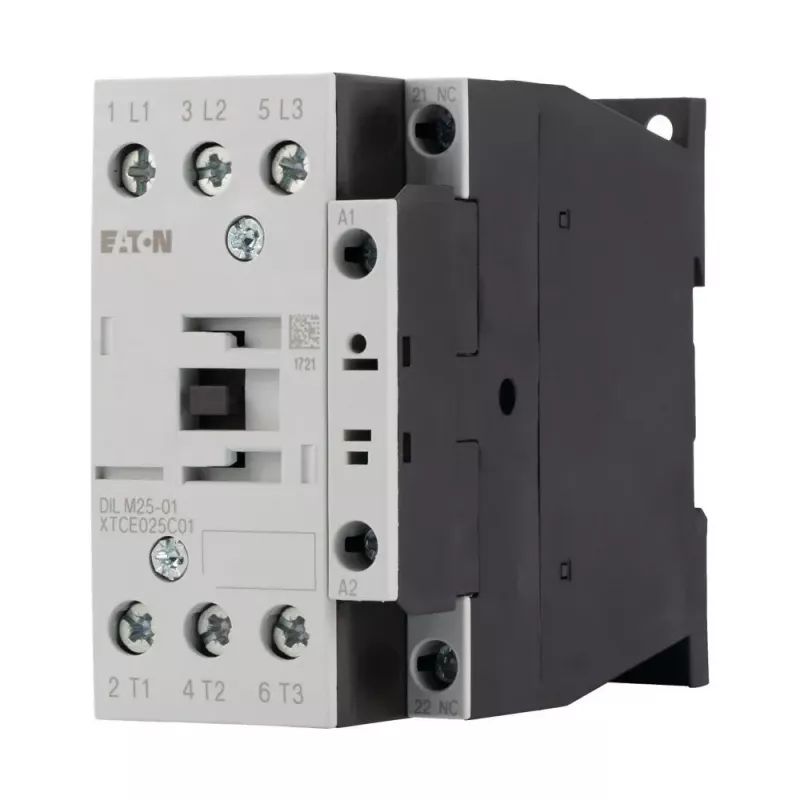

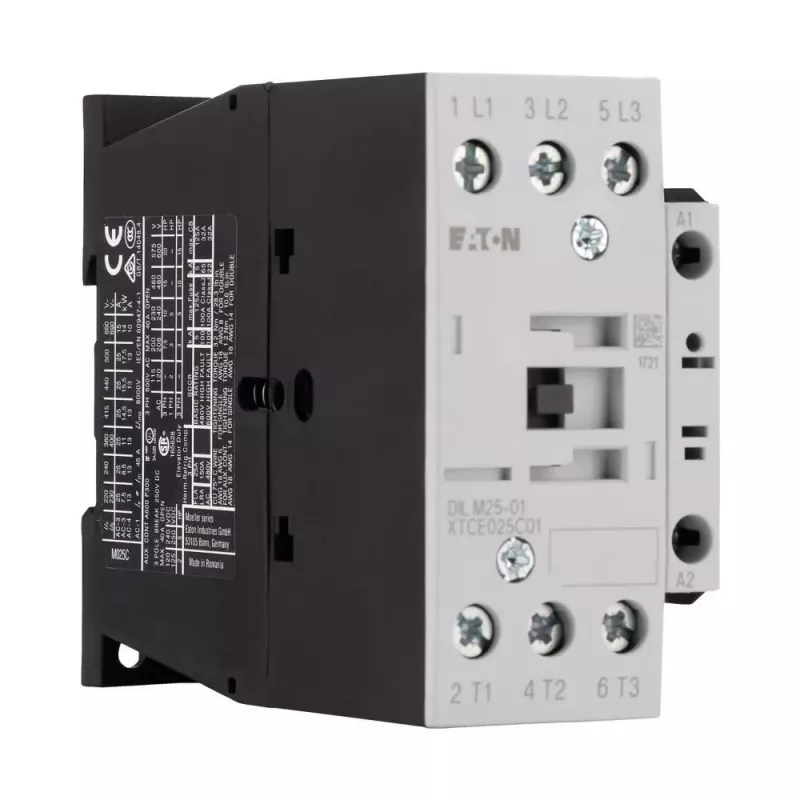

Eaton DILM25-01 galios kontaktorius, 3 polių, 25 A AC-3, 11 kW, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 1 NC pagalbinis kontaktas 277164

10 milijonų mechaninių ciklų – tiek perjungimų atlaiko Eaton DILM25-01, kompaktiškas 3 polių galios kontaktorius, skirtas valdyti variklius iki 11 kW. Su 25 A AC-3 reitingu ir 230 V AC 50 Hz / 240 V AC 60 Hz rite, jis taps patikimu jūsų valdymo grandinės elementu.

Kodėl verta rinktis

• Nominali darbinė srovė: 25 A (AC-3, 400 V) ir 45 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC esant 50 Hz, 240 V AC esant 60 Hz
• 1 NC pagalbinis kontaktas signalizacijai ar blokavimui
• Montavimas ant DIN bėgelio arba varžtais – paprasta ir greita
• Ilgas mechaninis tarnavimo laikas: 10 milijonų operacijų

Kasdienis naudojimas

Šis kontaktorius sukurtas dažnam perjungimui pramoninėje aplinkoje. Mechaninis patvarumas siekia 10 milijonų ciklų, o elektrinis – 1,5 milijono ciklų esant AC-3 apkrovai. Varžtiniai gnybtai užtikrina patikimą sujungimą, o IP20 apsauga saugo nuo atsitiktinio prisilietimo.

Techninės specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė AC-3, 400 V: 25 A
• Nominali darbinė galia AC-3, 400 V: 11 kW
• Nominali darbinė srovė AC-1, 400 V: 45 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Mechaninis patvarumas: 10 x 10^6 ciklų
• Elektrinis patvarumas (AC-3): 1,5 x 10^6 ciklų
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Atitinka standartus: IEC/EN 60947

Kam tinka

Idealiai tinka elektrikams, automatizavimo specialistams ir pramonės įmonėms, kuriose reikia valdyti variklius, siurblius, ventiliatorius ar kitus įrenginius. Dėl kompaktiško dydžio ir patikimumo jis puikiai tiks tiek naujose instaliacijose, tiek keičiant senus kontaktorius.

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie gnybtų, o valdymo signalą – prie ritės. Pagalbinį NC kontaktą galite panaudoti signalizacijai arba blokavimo grandinei. Prieš įjungdami įsitikinkite, kad visi sujungimai tvirti ir atitinka schemą.

Pabaigai

Eaton DILM25-01 sujungia patikrintą Eaton kontaktorinę technologiją su kompaktišku korpusu – efektyvus sprendimas variklių valdymo sprendimams.
