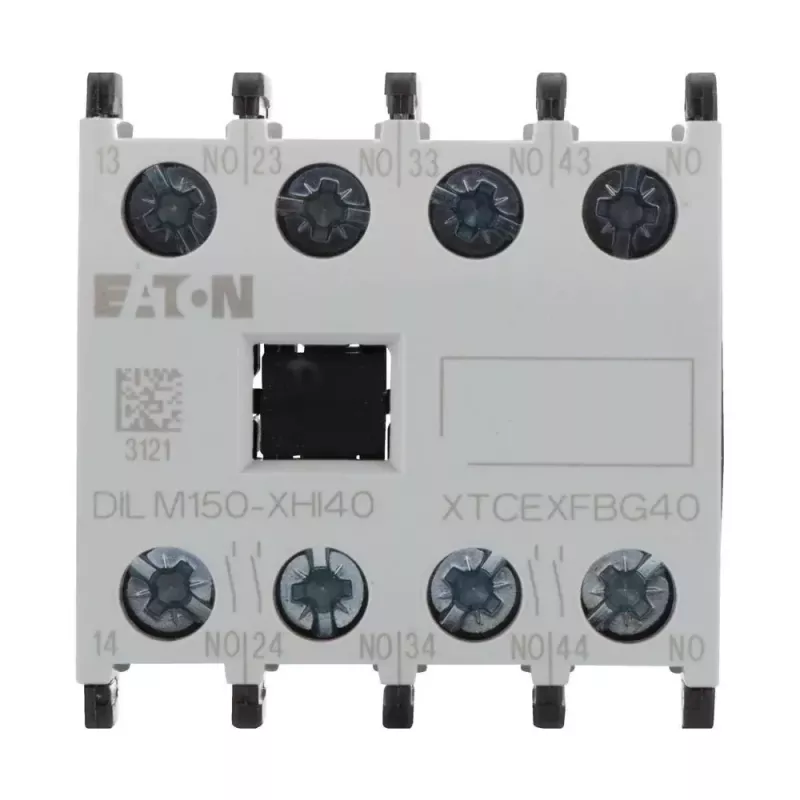

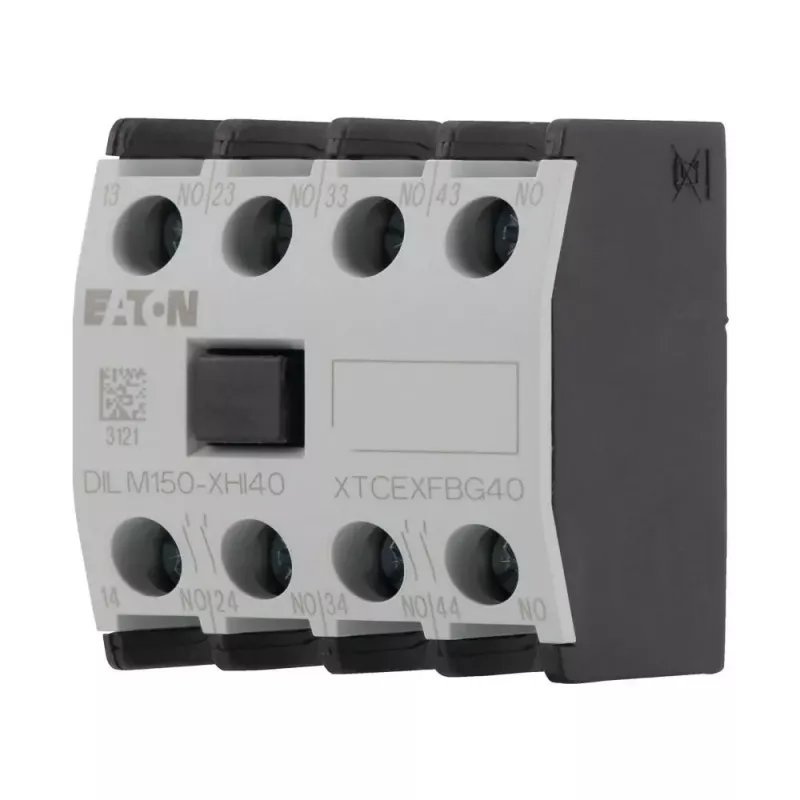

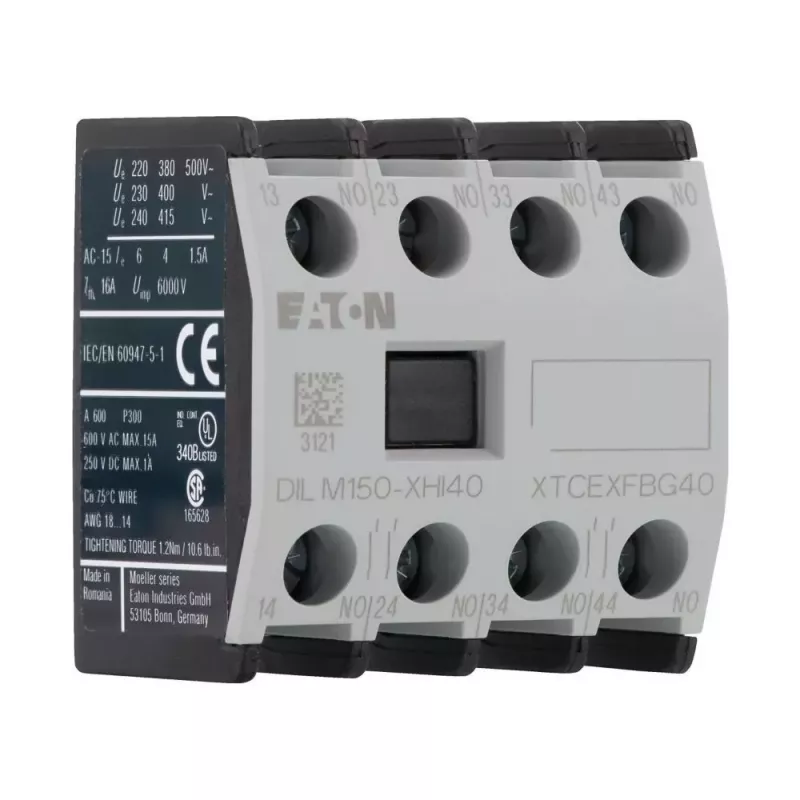

Eaton DILM150-XHI40 pagalbinis kontaktas 4NO, priekinio tvirtinimo, DILM kontaktoriams 277948

Keturi normaliai atviri kontaktai viename bloke – štai kas pirmiausia krinta į akis, kai reikia praplėsti DILM kontaktorius valdymo grandinėse. Eaton DILM150-XHI40 tiesiog užsifiksuoja ant priekinės kontaktorius pusės ir iš karto suteikia papildomą signalizaciją bei grįžtamąjį ryšį.

Kodėl verta rinktis

• 4NO kontaktai – galite realizuoti sudėtingesnę valdymo logiką
• Priekinis tvirtinimas – montuojama greitai ir be papildomų įrankių
• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas
• Mechaninis ilgaamžiškumas viršija 10 milijonų operacijų
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C

Kaip naudojama kasdien

Sumontuokite DILM150-XHI40 tiesiai ant priekinės suderinamo DILM kontaktorius dalies – nereikia jokių papildomų įrankių. Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidininkus nuo 0,75 iki 2,5 mm², todėl pajungimas skydelyje tampa paprastas. IP20 apsaugos klasė tinka montuoti uždaruose skirstomuosiuose įrenginiuose. Kontaktai atlaiko AC-15 apkrovas iki 4 A esant 230 V ir DC-13 apkrovas iki 1 A esant 60 V – to pakanka daugumai pagalbinių grandinių.

Techniniai duomenys

• Kontaktų konfigūracija: 4NO
• Polių skaičius: 4
• Montavimo tipas: priekinis tvirtinimas
• Suderinamumas: DILM kontaktoriai (DILM40–DILM170)
• Gnybtų tipas: varžtiniai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 1,5 A
• Vardinė darbinė srovė (DC-13, 60 V): 1 A
• Vardinė darbinė srovė (DC-13, 110 V): 0,5 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 iki +80 °C
• Standartai: IEC/EN 60947-5-1
• Elektrinis ilgaamžiškumas (AC-15): > 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: > 10 x 10^6 operacijų
• Pajungimo galimybė (vienagysliai): 1 x (0,75–2,5) mm²
• Pajungimo galimybė (daugiagysliai): 1 x (0,75–2,5) mm²

Pastaba

DILM150-XHI40 – patikimas pasirinkimas, kai reikia išplėsti Eaton DILM kontaktorius pagalbinių signalų galimybes pramoninėje aplinkoje.
