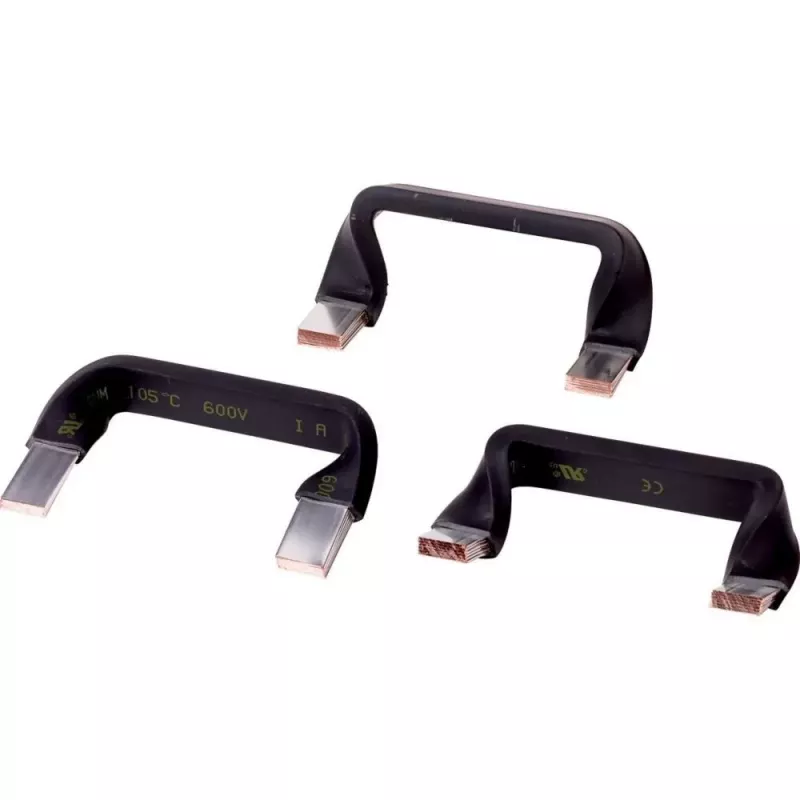

Eaton DILM150-XP2 lygiagretusis tiltelis DILM150 kontaktoriams, 3 polių, 150 A 101685

Kai vieno kontaktoriaus pagrindiniai kontaktai nebeatlaiko reikiamos srovės, juos tenka jungti lygiagrečiai. Eaton DILM150-XP2 lygiagretusis tiltelis leidžia patikimai sujungti DILM150 kontaktoriaus pagrindinius kontaktus lygiagrečiai ir taip padidinti praleidžiamąją srovę reikliose variklių valdymo bei maitinimo grandinėse.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su Eaton DILM150 kontraktoriais, kai reikia padidinti srovės pralaidumą neperkant didesnio kontraktoriaus. Tinka pramoniniam variklių valdymui, maitinimo paskirstymui ir bet kur, kur reikalingas lygiagretus kontaktų darbas.

Pagrindinės savybės

• Tiesioginis gnybtų sujungimas – paprastas ir saugus montavimas ant DILM150 kontraktorių
• Užtikrina lygiagretų pagrindinių kontaktų sujungimą, padidindamas darbinę srovę iki 200 A (AC-1) arba 150 A (AC-3)
• Skirtas 3 polių kontaktoriams, todėl srovė paskirstoma tolygiai
• Varinių laidininkų ir izoliuoto plastikinio korpuso konstrukcija – ilgaamžiškumas ir saugumas
• Atitinka IEC/EN 60947 standartus, taikomus pramoniniams valdymo įrenginiams

Specifikacijos

• Priedo tipas: lygiagretusis tiltelis
• Suderinamų kontraktorių serija: Eaton DILM
• Suderinamas kontraktoriaus modelis: DILM150
• Polių skaičius: 3
• Nominali darbinė srovė (AC-3): 150 A
• Nominali darbinė srovė (AC-1): 200 A
• Nominali darbinė įtampa: 690 V
• Medžiaga: variniai laidininkai, izoliuotas plastikinis korpusas
• Spalva: pilka/juoda

Kaip naudoti

Prieš montavimą būtinai įsitikinkite, kad kontaktorius yra atjungtas nuo įtampos. Tiltelį pritvirtinkite prie visų trijų pagrindinių gnybtų ir patikrinkite, ar jis laikosi tvirtai – taip išvengsite netolygaus srovės pasiskirstymo. Naudokite tik su Eaton DILM150 kontraktoriais, kaip nurodyta.

Patarimas: jei dirbate su didelėmis variklių apkrovomis, lygiagretųjį tiltelį montuokite kartu su visais trimis pagrindiniais gnybtais ir periodiškai tikrinkite suveržimą – laikui bėgant vibracija gali atlaisvinti kontaktus. Taip užtikrinsite stabilų kontaktorių darbą ir išvengsite perkaitimo.
