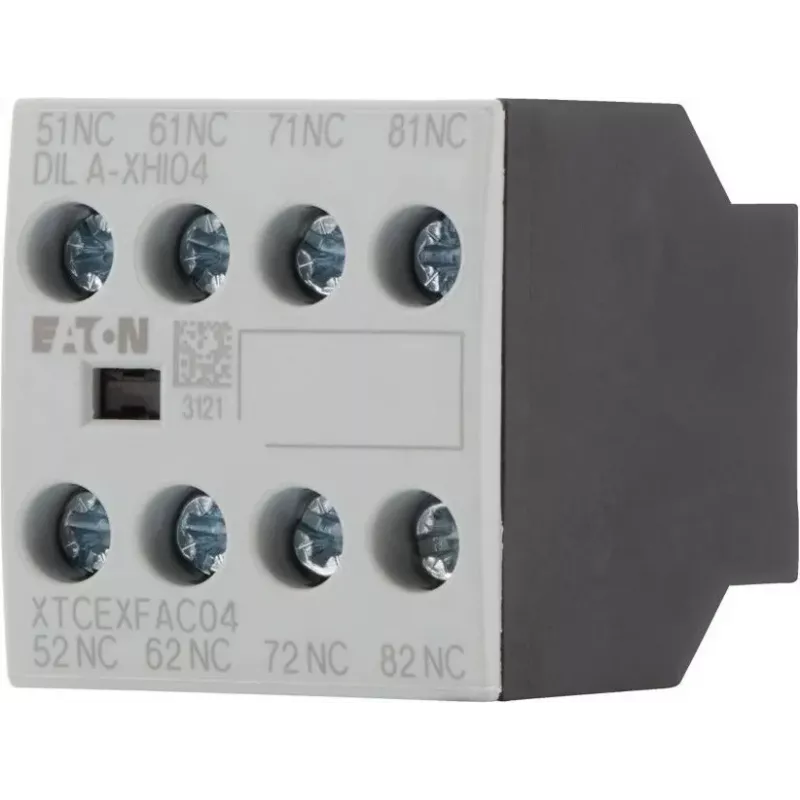

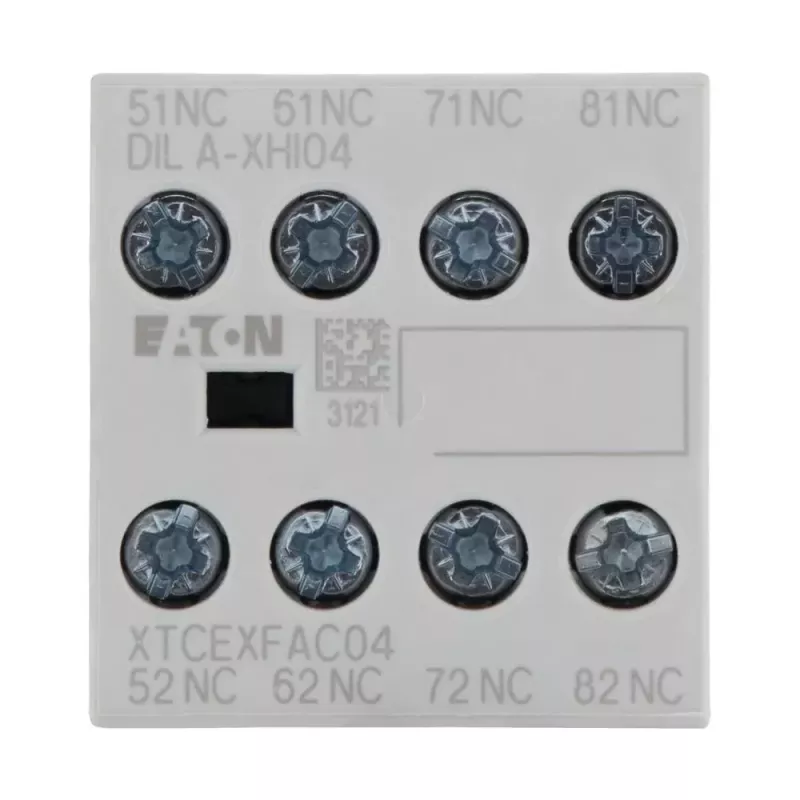

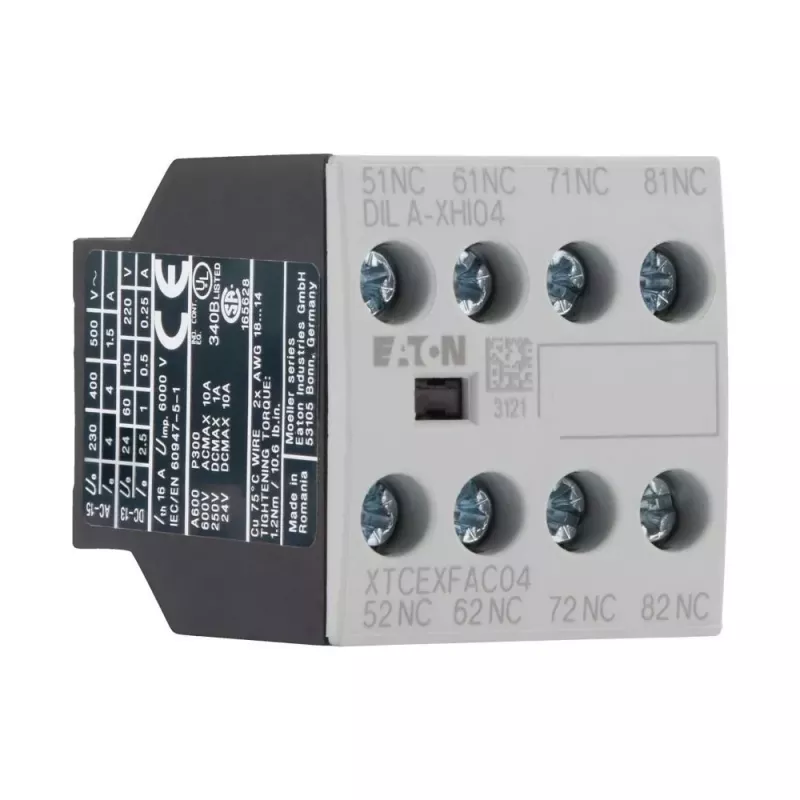

Eaton DILA-XHI04 pagalbinis kontaktų blokas, 4 polių, 2NO+2NC, priekinio montavimo, varžtiniai gnybtai, juodas/baltas 276424

Kai reikia papildomų kontaktų valdymo grandinėms, signalizacijai ar blokavimui, Eaton DILA-XHI04 pagalbinis kontaktų blokas yra paprastas ir patikimas sprendimas. Jis tvirtinamas priekyje prie suderinamų Eaton DILM kontaktorų ir iš karto prideda keturis pagalbinius kontaktus – du normaliai atvirus (NO) ir du normaliai uždarus (NC).

Kodėl verta rinktis

• 4 polių blokas su 2NO+2NC konfigūracija – lankstus sprendimas įvairioms valdymo schemoms.
• Priekinis montavimas leidžia greitai ir patogiai sumontuoti net ankštose skydo vietose.
• Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį laidų prijungimą.
• Vardinė darbinė srovė: 6 A (AC-15, 230 V) ir 10 A (DC-13, 24 V).
• Vardinė izoliacijos įtampa: 690 V AC; vardinė impulsinė atsparumo įtampa: 6 kV.
• Darbinė temperatūra: nuo -25 °C iki 60 °C; apsaugos laipsnis IP20.
• Spalva: juoda / balta.

Kam tinka

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia praplėsti Eaton DILM kontaktorų (DILM7–DILM38) funkcijas valdymo grandinėse, būsenos indikacijai ar tarpusavio blokavimui.

Techniniai duomenys

• Serija: DIL
• Gaminio tipas: pagalbinis kontaktų blokas
• Montavimo tipas: priekinis
• Polių skaičius: 4
• Kontaktų konfigūracija: 2NO + 2NC
• Suderinamumas: Eaton DILM kontaktoriai (DILM7–DILM38)
• Vardinė darbinė srovė (AC-15, 230 V): 6 A
• Vardinė darbinė srovė (DC-13, 24 V): 10 A
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: -25…60 °C
• Sandėliavimo temperatūra: -40…80 °C
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Atitinka standartus: IEC/EN 60947-5-1, VDE 0660
• Prijungimo galimybės (vienas laidininkas): 0,75–2,5 mm²
• Prijungimo galimybės (du laidininkai): 0,75–2,5 mm²
• Spalva: juoda / balta

Kaip naudoti

Prieš montuodami įsitikinkite, kad kontaktorius yra atjungtas nuo maitinimo. Nuimkite apsauginį dangtelį nuo kontaktoriaus priekinės dalies, uždėkite DILA-XHI04 bloką ir pritvirtinkite. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodyto 0,75–2,5 mm² skerspjūvio. Patikrinkite, ar kontaktai suveikia teisingai, ir tik tada įjunkite maitinimą.

Patarimas: jei naudojate du laidininkus viename gnybte, įsitikinkite, kad abu atitinka 0,75–2,5 mm² reikalavimus. Montuodami visada laikykitės vietinių elektros saugos taisyklių.
