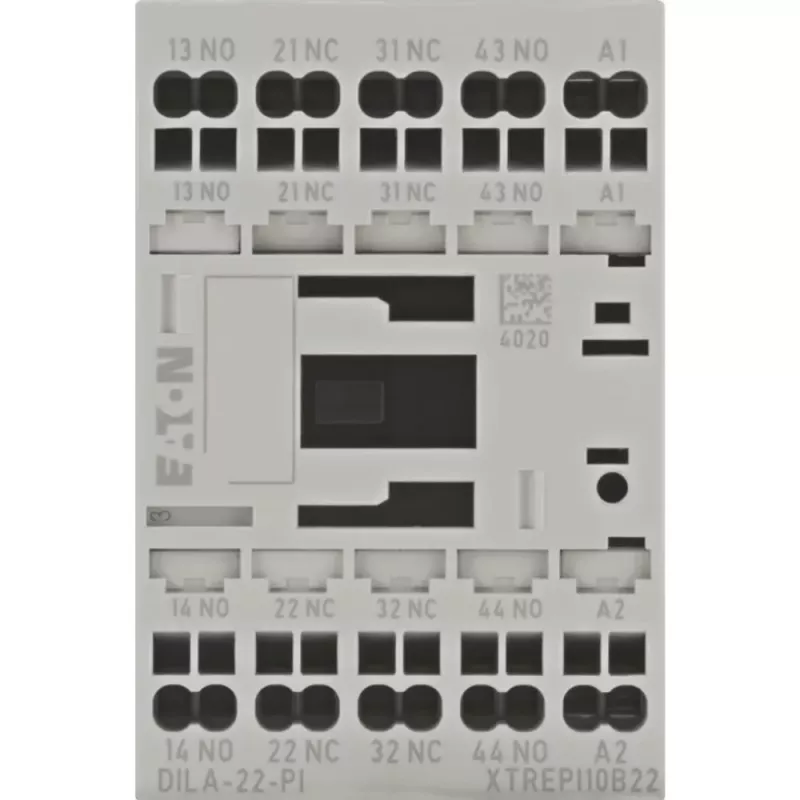

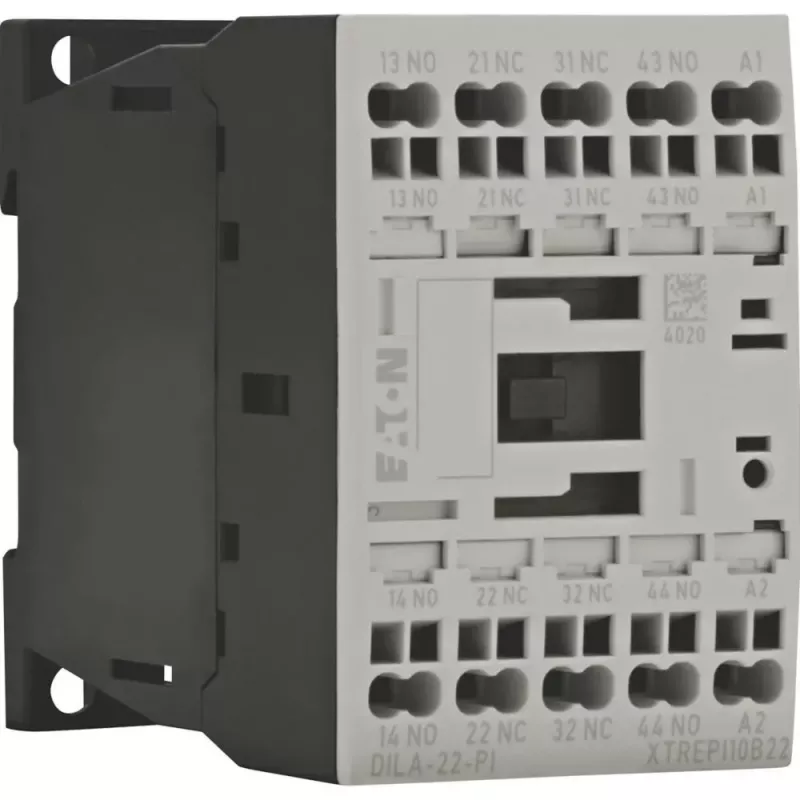

EATON DILA-22(24VDC)-PI pagalbinis kontaktorius, 24 V DC ritė, 2NO+2NC, push-in gnybtai 199218

Push-in gnybtai, leidžiantys prijungti laidus be įrankių per kelias sekundes – tai vienas didžiausių šio EATON DILA-22(24VDC)-PI pagalbinio kontaktorius privalumų. Montuotojai, kurie vertina laiką, iš karto pastebi, kiek mažiau varžtų sukti reikia.

Kodėl verta rinktis

• 24 V DC ritė – tinka valdymo grandinėms su nuolatinės srovės maitinimu.
• 2NO + 2NC kontaktų konfigūracija – lankstus signalų perjungimas.
• Push-in gnybtai – laidus įkišate tiesiogiai, be atsuktuvo.
• 690 V izoliacijos įtampa – saugus darbas pramoninėse sistemose.
• Montavimas ant DIN bėgelio arba varžtais – patogu bet kokioje spintoje.

Kasdienis naudojimas

Šis kontaktorius skirtas perjungti pagalbines grandines ir valdymo signalus. Push-in gnybtai priima standžius arba antgaliais užspaustus laidus, todėl sujungimas patikimas ir nereikia veržimo momento veržliarakčio. Kompaktiškas korpusas leidžia tankiai išdėstyti komponentus skydelyje.

Techninė specifikacija

• Nominali darbinė srovė (AC-15, 230 V): 4 A
• Nominali darbinė srovė (DC-13, 24 V): 1 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinė tarnavimo trukmė (AC-15): > 1,5 x 10^6 operacijų
• Mechaninė tarnavimo trukmė: > 10 x 10^6 operacijų
• Standartai: IEC/EN 60947, VDE 0660

Kam tinka

Idealiai tinka elektrikams ir automatizavimo specialistams, kurie projektuоja ar prižiūri valdymo skydus. Taip pat tinka tiems, kurie atnaujina senus kontaktorius su varžtiniais gnybtais – push-in sprendimas pagreitins darbą.

Kaip naudoti

Pritvirtinkite kontaktorius ant DIN bėgelio arba varžtais. Prijunkite ritės maitinimą (24 V DC) ir perjungiamus signalus prie atitinkamų gnybtų. Push-in gnybtuose laidus įkiškite iki galo – jie užsifiksuos automatiškai. Norėdami atjungti, naudokite nedidelį atsuktuvą.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų maitinimo šaltinį. Jei naudojate lanksčius laidus, juos geriau užspausti antgaliais – taip užtikrinsite ilgaamžį kontaktą.
