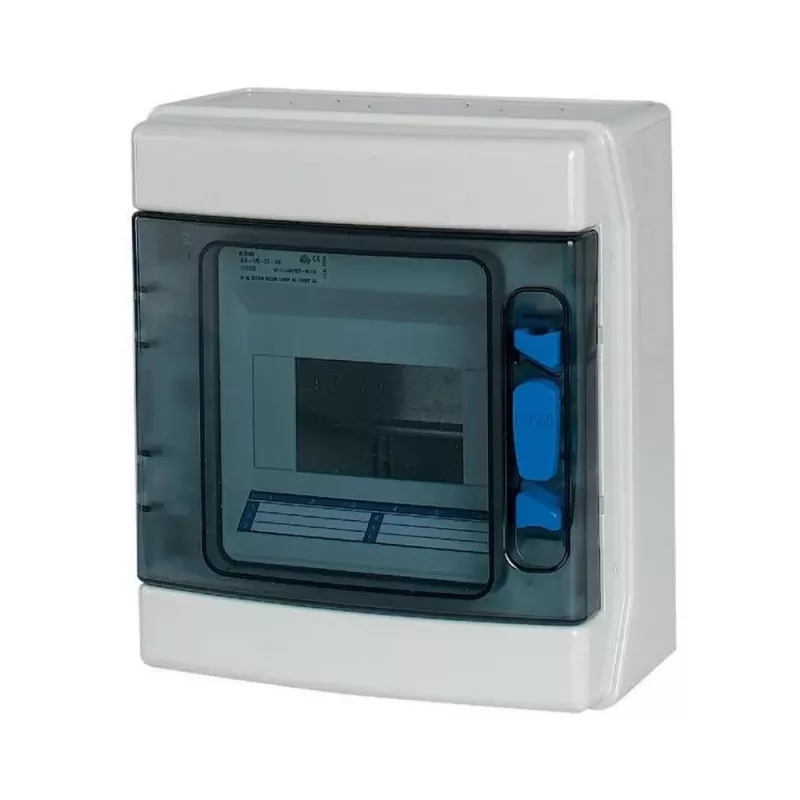

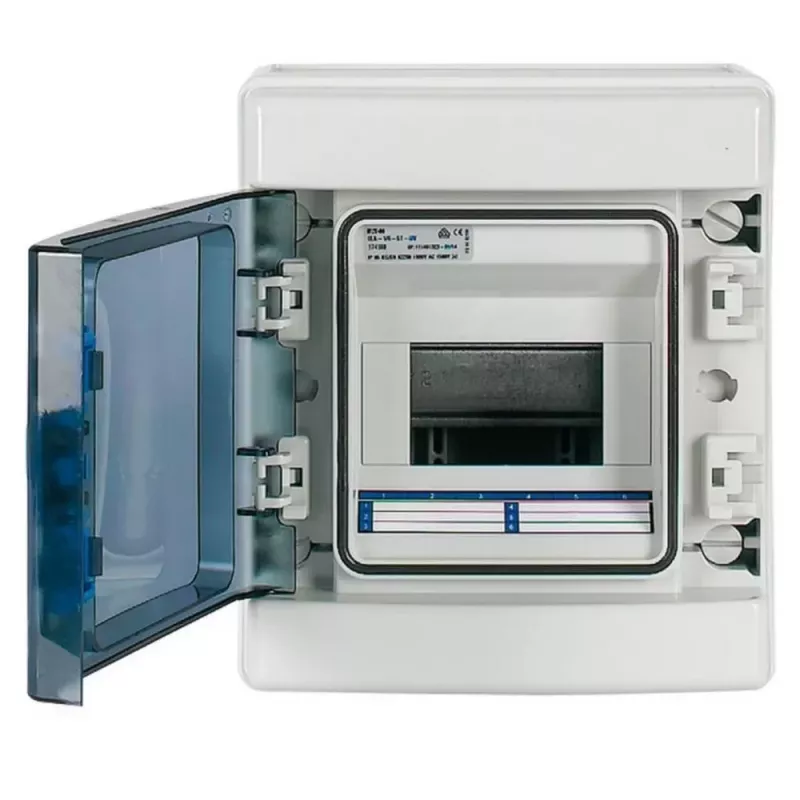

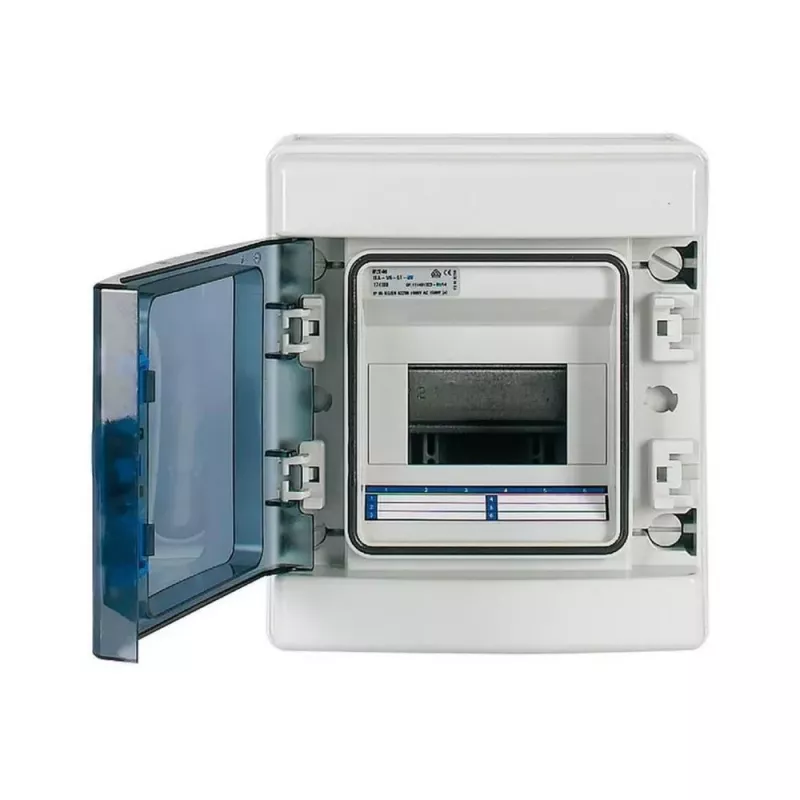

Eaton 174222 IKA-1/6-ST mažasis skirstomasis skydas, 1 eilės, 6 modulių, baltas

Kai reikia tvarkingo ir saugaus elektros paskirstymo namuose ar nedidelėse patalpose, Eaton 174222 IKA-1/6-ST yra patikimas pasirinkimas. Šis mažasis skirstomasis skydas su viena eile ir šešiais moduliniais vienetais (TE) užtikrina, kad visi automatiniai jungikliai ir kiti įrenginiai tilptų tvarkingai, o permatomos durelės leidžia bet kada patikrinti jų būseną.

Kodėl verta rinktis

• Paviršinis montavimas – lengva pritvirtinti prie sienos ten, kur patogu
• Permatomos durelės – matosi viduje esantys įrenginiai, nereikia atidarinėti
• Halogenų neturintis plastikas – didesnis atsparumas ugniai
• Integruoti PE/N gnybtai ir DIN bėgelis – patogu jungti laidus
• Išpjovos kabeliams viršuje, apačioje ir gale – lankstus kabelių vedimas

Techninė informacija

• Eilių skaičius: 1
• Modulinių vienetų skaičius (TE): 6
• Montavimo tipas: paviršinis
• Korpuso medžiaga: plastikas
• Durelių tipas: permatomos
• Apsaugos klasė: IP30
• Apsaugos klasė: II (dviguba izoliacija)
• Spalva: balta (RAL 9010)
• Kaitinamosios vielos bandymo temperatūra: 850 °C
• Nominali izoliacijos įtampa (Ui): 400 V
• Nominali darbinė įtampa (Ue): 230/400 V AC
• PE/N gnybtai: yra (varžtiniai)
• DIN bėgelis: yra
• Kabelių įvadai: viršuje, apačioje, gale (išpjovos)
• Standartai: EN 62208
• Naudojimas: vidaus
• Halogenų neturintis: taip

Kam tinka

Šis skydas puikiai tinka butui, namui ar nedidelei komercinei patalpai, kur reikia sumontuoti iki 6 modulių automatinius jungiklius, RCD ar kitus prietaisus. Paviršinis montavimas yra paprastas ir nereikalauja didelių sienos paruošimo darbų, o permatomos durelės palengvina kasdienę priežiūrą.

Kaip naudoti

Pritvirtinkite skydą prie sienos per specialias tvirtinimo angas. Išpjaukite reikiamas kabelių įvadų vietas viršuje, apačioje arba gale. Sumontuokite DIN bėgelį (jei dar neįmontuotas) ir įstatykite automatinius jungiklius. Prijunkite fazinius, nulinius ir įžeminimo laidus prie atitinkamų gnybtų. Uždarykite permatomas dureles – jos apsaugos nuo dulkių ir leis stebėti veikimą.

Patarimas: prieš pradėdami darbus visada išjunkite maitinimą. Jei nesate tikri dėl jungimo schemos, pasikvieskite kvalifikuotą elektriką – saugumas pirmiausia. Reguliariai apžiūrėkite skydą, ar nėra pažeidimų ar perkaitimo požymių.
