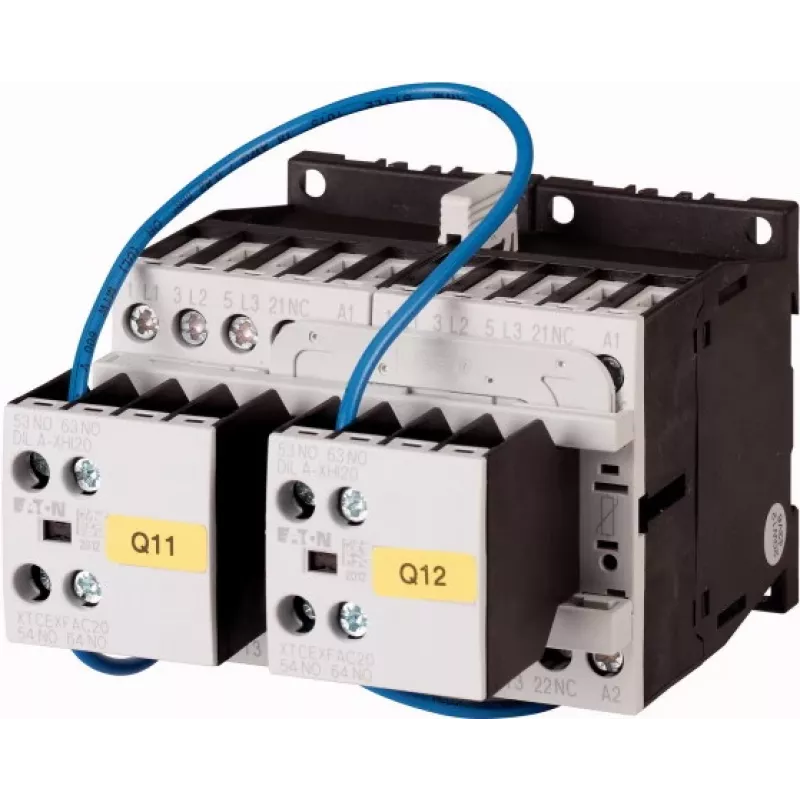

EATON 278086 reversinis kontaktorius 4 kW 400 V AC, 230 V 50 Hz ritė, 3 polių, 2NO+2NC, DIN bėgiui

4 kW prie 400 V AC ir 9 A darbinė srovė – štai ką EATON 278086 reversinis kontaktorius gali perjungti viename kompaktiškame korpuse. Vietoj dviejų atskirų kontaktorijų ir mechaninės blokuotės, šis sprendimas sujungia viską viename – mažiau laidų, mažiau vietos skydelyje, mažiau klaidų.

Kodėl verta rinktis

• Integruota mechaninė ir elektrinė blokuotė neleidžia vienu metu įjungti abiejų kontaktorijų – saugus variklio sukimosi krypties keitimas.
• 3 pagrindiniai poliai ir 2NO+2NC pagalbiniai kontaktai tinka reversavimui, žvaigždė-triangle startui ir dviejų greičių varikliams.
• 230 V 50 Hz valdymo ritė – standartinė įtampa, lengvai randama daugumoje valdymo grandinių.
• Varžtiniai gnybtai ir tvirtinimas prie DIN bėgio arba varžtais – greitas montavimas.
• Atitinka IEC/EN 60947 standartą, IP20 apsaugos laipsnis gnybtams.
• Mechaninis atsparumas: 10 x 10^6 operacijų; elektrinis (AC-3): 1,5 x 10^6 operacijų.

Kam tinka

Skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, vietą taupančio reversavimo sprendimo mažiems trims fazėms varikliams iki 4 kW. Puikiai tinka konvejeriams, siurbliams, ventiliatoriams ir staklėms, kur reikia keisti sukimosi kryptį.

Techniniai duomenys

• Produkto tipas: reversinis kontaktorius
• Nominali darbinė galia (AC-3, 400 V): 4 kW
• Nominali darbinė srovė (AC-3, 400 V): 9 A
• Valdymo ritės įtampa: 230 V AC
• Valdymo ritės dažnis: 50 Hz
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 2 NO + 2 NC
• Blokuotės tipas: mechaninė ir elektrinė
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20 (gnybtams)
• Darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai
• Rekomenduojamas saugiklis variklio apsaugai (gG/gL): 20 A
• Elektrinis ilgaamžiškumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų

Kaip naudoti

Sumontuokite ant standartinio 35 mm DIN bėgio arba pritvirtinkite varžtais, palikdami pakankamai erdvės šilumos išsiskyrimui. Prijunkite maitinimo grandinę prie 3 pagrindinių polių, o valdymo grandinę – prie ritės (230 V 50 Hz). Naudokite 2NO+2NC pagalbinius kontaktus signalizacijai ar blokuotei. Variklio apsaugai rekomenduojamas 20 A gG/gL saugiklis arba automatinis jungiklis.

Patarimas: prieš montuodami įsitikinkite, kad valdymo įtampa atitinka ritės parametrus (230 V 50 Hz). Jei naudojate su dažnio keitikliu, įsitikinkite, kad kontaktorius tinka tokiam režimui. Reguliariai tikrinkite kontaktų būklę – tai prailgins įrenginio tarnavimo laiką.
