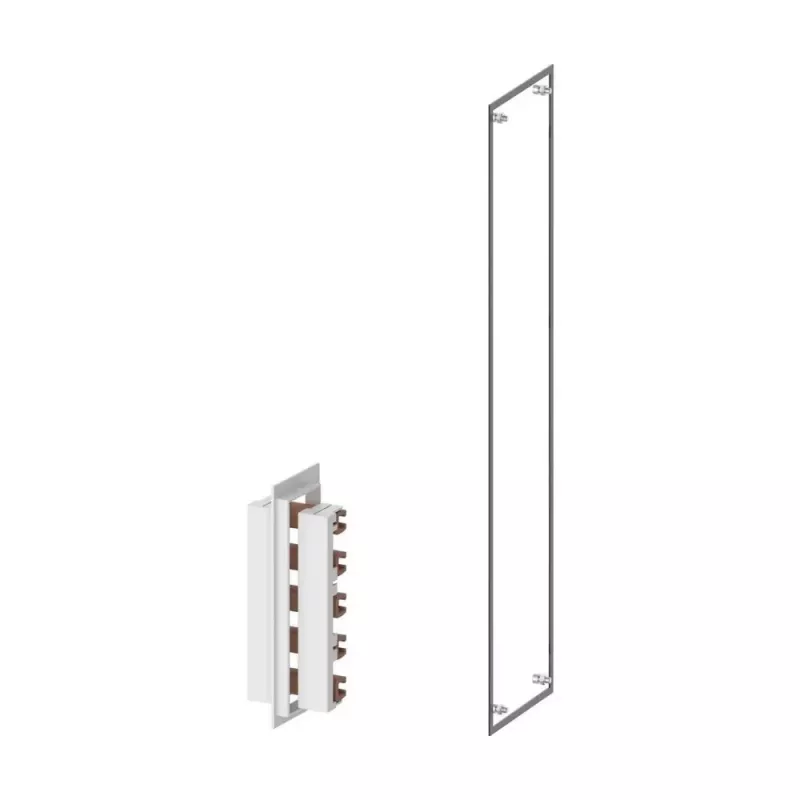

Eaton 228972 ZSD-SA/SK/VB/5P 5 polių šynų spintos jungtis, 2500 A, 690 V AC

Kai reikia sujungti Eaton ZSD šynų sistemą su spintos paskirstymo bloku, tenka ieškoti jungties, kuri atlaikytų dideles sroves ir užtikrintų patikimą kontaktą. Eaton 228972 ZSD-SA/SK/VB/5P yra būtent tokia jungtis – sukurta 2500 A apkrovai ir 690 V AC įtampai.

Kodėl verta rinktis

• Didelė srovė: 2500 A nominali srovė leidžia naudoti galingose paskirstymo sistemose.
• 5 polių konfigūracija: trys fazės, neutralė ir apsauginis įžeminimas (PE) – viskas vienoje jungtyje.
• Suderinamumas: skirta Eaton ZSD šynų sistemoms, todėl montavimas paprastas ir patikimas.
• 690 V AC darbinė įtampa: tinka pramoniniams tinklams.
• Variniai laidininkai: užtikrina puikų laidumą ir ilgaamžiškumą.

Techninė informacija

• Produkto tipas: šynų spintos jungtis
• Polių skaičius: 5
• Nominali srovė (In): 2500 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Dažnis: 50/60 Hz
• Suderinamumas su šynų sistema: Eaton ZSD
• Paskirtis: šynų sistemos prijungimas prie spintos
• Montavimo tipas: spintos montavimas
• Apsaugos laipsnis: IP20
• Fazių skaičius: 3 fazės + neutralė + PE
• Serija: xEnergy / xEffect
• Jungties tipas: šynų prijungimui
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: aukštos kokybės plastikas
• Atitinka standartą: IEC/EN 61439

Kam tinka

Ši jungtis skirta elektrikams ir inžinieriams, kurie projektuojia ar prižiūri pramoninius bei komercinius elektros paskirstymo skydus. Ji puikiai tinka, kai reikia patikimai sujungti Eaton ZSD šynų sistemą su spintos įvadu, ypač ten, kur tenka didelės srovės.

Kaip naudoti

Jungtis montuojama spintos viduje, prie šynų sistemos. Dėl 5 polių konfigūracijos vienu metu prijungiamos trys fazės, neutralė ir PE. Montuojant būtina laikytis IEC/EN 61439 standarto reikalavimų ir užtikrinti, kad aplinka atitiktų IP20 apsaugos laipsnį.

Patarimas: prieš montuodami įsitikinkite, kad šynų sistema yra Eaton ZSD serijos, o srovė neviršija 2500 A. Dėl didelės galios rekomenduojama reguliariai tikrinti kontaktų būklę.
