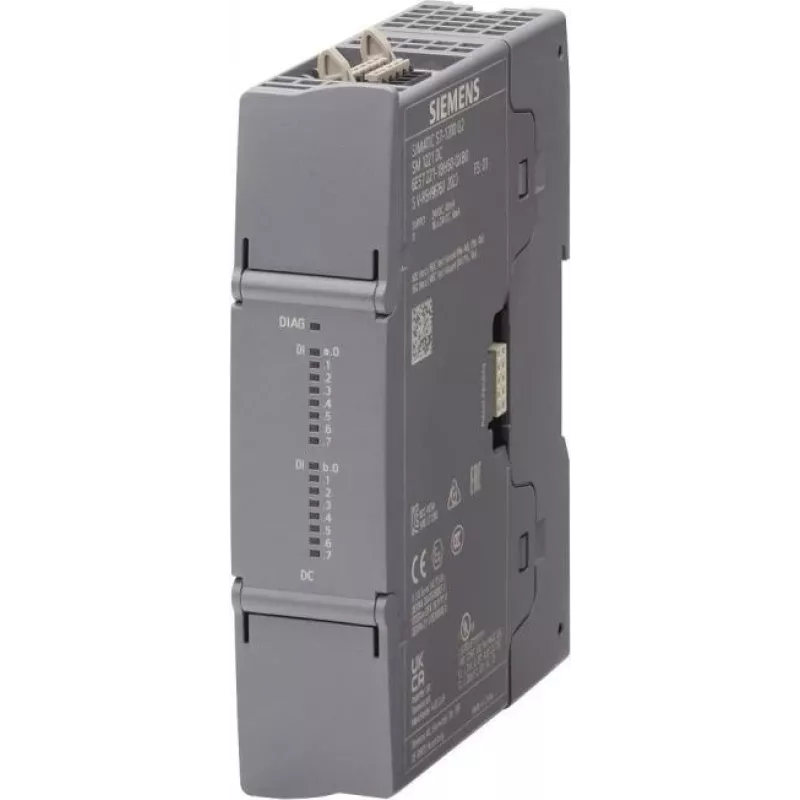

Siemens SIMATIC S7-1200 SM 1223 Digital I/O modulis, 8 DI 24 V DC, 8 DO Relay, 6ES7223-5BH50-0XB0

Ar kada pagalvojote, kaip paprasta būtų valdyti gamybos liniją ar automatinę sistemą, jei visi signalai sueitų į vieną kompaktišką modulį? Siemens SIMATIC S7-1200 SM 1223 – tai būtent toks sprendimas: aštuoni skaitmeniniai įėjimai ir aštuoni relių išėjimai viename korpuse, taupantys vietą skirstomojoje spintoje ir supaprastinantys montavimą.

Kodėl verta rinktis šį modulį?

Šis modulis sukurtas taip, kad jūsų kasdienis darbas būtų lengvesnis. Integruoti įėjimai ir išėjimai sumažina papildomų modulių poreikį, o relių išėjimai leidžia tiesiogiai valdyti didesnės galios įrenginius – pavyzdžiui, variklius, vožtuvus ar šildytuvus – iki 250 V kintamosios srovės. Įėjimus galite konfigūruoti kaip „sink“ arba „source“, tad jie tinka tiek pramoniniams jutikliams, tiek mygtukams.

Kam jis skirtas?

• Pramonės automatizavimo sistemoms – nuo mažų staklių iki didelių gamybos linijų.
• Mašinų ir įrenginių gamintojams, ieškantiems patikimo I/O sprendimo.
• Pastatų automatizavimui – šildymo, vėdinimo ar apšvietimo valdymui.
• Procesų valdymui ir stebėjimui, kur reikia greito perjungimo ir patikimumo.

Pagrindinės specifikacijos

• Modulio tipas: skaitmeninis I/O signalų modulis
• Serija: SIMATIC S7-1200
• Skaitmeninių įėjimų skaičius: 8
• Įėjimo įtampa: 24 V DC
• Įėjimo tipas: Sink/Source (konfigūruojamas)
• Skaitmeninių išėjimų skaičius: 8
• Išėjimo tipas: Relė (normaliai atviras kontaktas)
• Išėjimo srovė (kanalui): 2 A
• Išėjimo įtampa (relė): Maks. 30 V DC / 250 V AC
• Galvaninė izoliacija: tarp kanalų ir magistralės
• Energijos suvartojimas (iš magistralės): Maks. 2,5 W
• Darbinė temperatūra: nuo 0 iki 55 °C
• Montavimas: ant DIN bėgelio
• Jungtys: varžtiniai gnybtai
• Apsaugos klasė: IP20
• Srovės suvartojimas (iš magistralės): Maks. 120 mA
• Bendra visų išėjimų srovė: 16 A
• Perjungimo dažnis (mechaninis): 10 Hz

Kaip naudoti?

Modulį lengva sumontuoti ant DIN bėgelio ir prijungti laidus prie varžtinių gnybtų. Jis suderinamas su visais SIMATIC S7-1200 CPU. Tiesiog prijunkite jutiklius prie įėjimų, o pavaras – prie relių išėjimų, ir sukonfigūruokite programinėje įrangoje (TIA Portal).

Patarimas: naudokite šį modulį su Siemens SIMATIC S7-1200 CPU ir laikykitės montavimo instrukcijų. Relių išėjimai puikiai tinka kintamosios srovės apkrovoms – pavyzdžiui, solenoidiniams vožtuvams ar mažiems varikliams.
