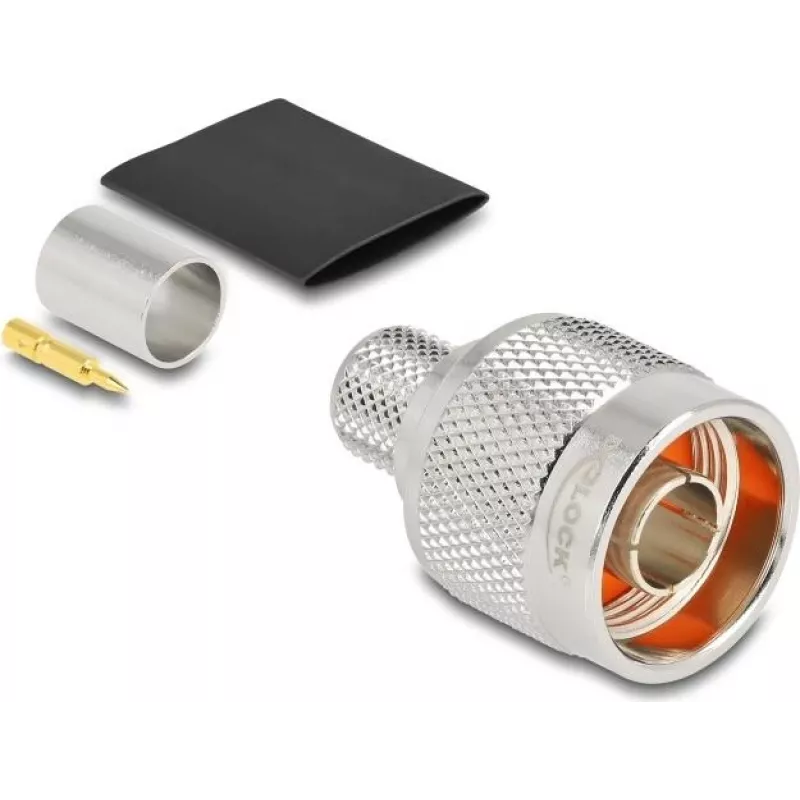

Delock N vyriškas crimp jungtis LMR-400 kabeliui su termosusitraukiančiu vamzdeliu 91768

50 omų varža ir dažnių diapazonas iki 11 GHz – štai ką užtikrina Delock 91768 N tipo vyriškoji crimp jungtis, skirta LMR-400 ir panašiems koaksialiniams kabeliams. Jei montuojate lauko antenas, statote ryšio linijas ar tiesiog norite patikimai užbaigti kabelį, ši jungtis išlaikys signalo kokybę ir atlaikys aplinkos poveikį.

Kodėl verta rinktis

• Auksuoti centriniai kontaktai – mažiausi nuostoliai ir puikus laidumas.
• Nikeliuotas žalvarinis korpusas – atsparus korozijai net lauko sąlygomis.
• PTFE izoliatorius – stabilus veikimas nuo -55 °C iki 155 °C.
• VSWR ≤ 1,2 esant 6 GHz – užtikrina švarų signalą be atspindžių.
• Crimp tvirtinimas – patvari, vibracijai atspari jungtis.
• Pridedamas termosusitraukiantis vamzdelis – apsaugo nuo drėgmės ir mechaninio įtempimo.

Techninė specifikacija

• Jungties tipas: N vyriškas (kištukas)
• Tvirtinimo būdas: crimp
• Varža: 50 omų
• Dažnių diapazonas: DC–11 GHz
• VSWR: ≤ 1,2 esant 6 GHz
• Suderinami kabeliai: LMR-400, RG-8, RG-213, RG-214, Belden 9913
• Kabelio skersmuo: apie 10,3 mm
• Korpuso medžiaga: nikeliuotas žalvaris
• Centrinis kontaktas: auksuotas žalvaris
• Izoliatorius: PTFE
• Darbinė temperatūra: -55 °C iki 155 °C
• Priedai: termosusitraukiantis vamzdelis

Kam tinka

Ši jungtis skirta tiems, kurie profesionaliai ar savarankiškai montuoja RF sistemas: mobiliojo ryšio, Wi-Fi ar radijo antenų kabelius, kuria trumpus sujungimus telekomunikacijų įrenginiuose, taiso ar pratęsia koaksialines linijas. Ji puikiai tiks ir lauko sąlygoms, nes termosusitraukiantis vamzdelis apsaugo nuo drėgmės.

Kaip naudoti

Nuvalykite LMR-400 kabelio galą pagal standartinius matmenis, užmaukite termosusitraukiantį vamzdelį, tada užspauskite jungtį specialiomis crimp žnyplėmis su atitinkamais įdėklais. Baigę crimpavimą, užmaukite termosusitraukiantį vamzdelį ant sujungimo vietos ir pakaitinkite, kad jis tvirtai apgaubtų kabelį. Taip užtikrinsite papildomą apsaugą nuo įtempimo ir drėgmės.

Patarimas: prieš crimpuodami visada patikrinkite, ar kabelio skersmuo tiksliai atitinka 10,3 mm – netinkamas dydis gali susilpninti kontaktą. Jei montuojate lauke, po terminio susitraukimo dar apvyniokite jungtį saviimprika uojančia izoliacine juosta – taip prailginsite jos tarnavimo laiką.
