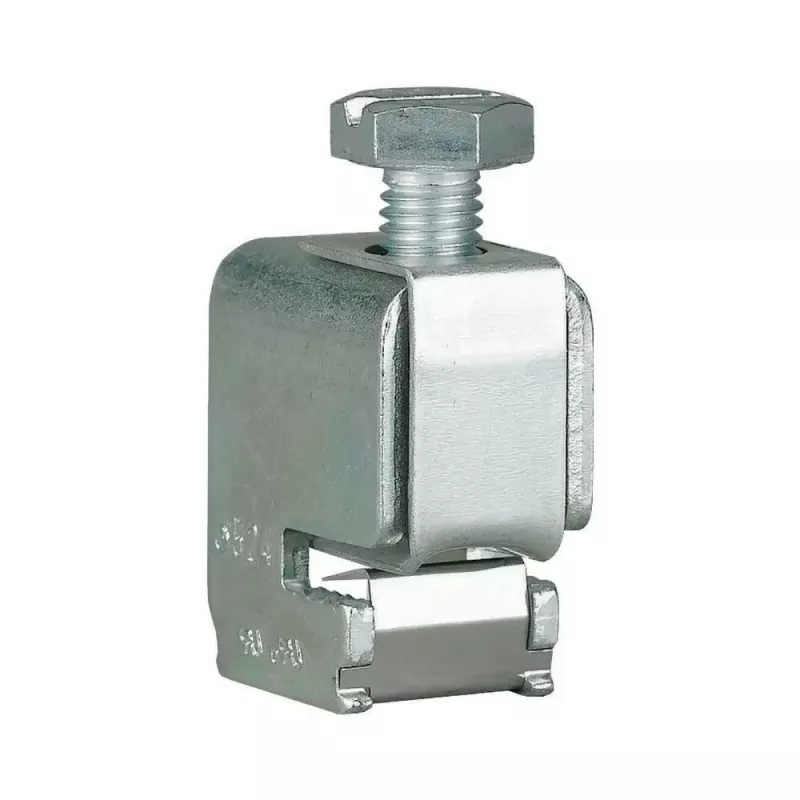

Eaton 107190 Laidininkų prijungimo gnybtas 16-120 mm², 5 mm šynai, varžtinis sujungimas, pilkas

Kai reikia patikimai prijungti storus laidininkus prie šynos, Eaton 107190 gnybtas yra sprendimas, kuris atlaiko iki 250 A srovę ir 690 V įtampą. Šis gnybtas skirtas 5 mm storio šynoms, kurių plotis nuo 12 iki 30 mm.

Kodėl verta rinktis

• Universalus laidininkų diapazonas: tinka tiek standiems, tiek lankstiems laidininkams nuo 16 iki 120 mm².
• Didelė srovė: atlaiko iki 250 A esant 690 V AC.
• Patvari konstrukcija: poliamido izoliacija, žalvarinis spaustukas ir cinkuoto plieno varžtas.
• Paprastas montavimas: varžto priveržimo momentas 10 Nm.

Techninė informacija

• Laidininko skerspjūvis (lankstus): 16 - 120 mm²
• Laidininko skerspjūvis (standus): 16 - 120 mm²
• Šynos storis: 5 mm
• Tinkamas šynos plotis: 12 - 30 mm
• Vardinė darbinė srovė (Ie): 250 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Prijungimo tipas: varžtinis
• Prijungimų skaičius: 1 (laidininkui)
• Polių skaičius: 1
• Montavimo tipas: ant šynos
• Izoliacijos medžiaga: poliamidas (PA)
• Spaustuko medžiaga: žalvaris
• Varžto medžiaga: cinkuotas plienas
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Priveržimo momentas (laidininko varžtui): 10 Nm
• Atitinka standartą: IEC/EN 60947-7-1

Kam tinka

Šis gnybtas skirtas elektros skirstymo spintų montuotojams, pramoninių įrenginių techninės priežiūros specialistams ir visiems, kurie dirba su didelės galios elektros sistemomis. Jis puikiai tinka, kai reikia sujungti stambius laidininkus su šyna, pavyzdžiui, pagrindiniuose skirstomuosiuose skydeliuose ar energijos paskirstymo blokuose.

Kaip naudoti

Gnybtą užmaukite ant 5 mm storio šynos ir pritvirtinkite. Tada įkiškite laidininką (16-120 mm²) ir priveržkite varžtą 10 Nm jėga. Dėl IP20 apsaugos gnybtas yra atsparus dulkių patekimui, tačiau nėra apsaugotas nuo vandens, todėl montuokite tik sausose patalpose.

Patarimas: prieš priverždami varžtą, įsitikinkite, kad laidininko galas yra švarus ir be izoliacijos likučių – taip užtikrinsite patikimą kontaktą ir ilgaamžiškumą.
