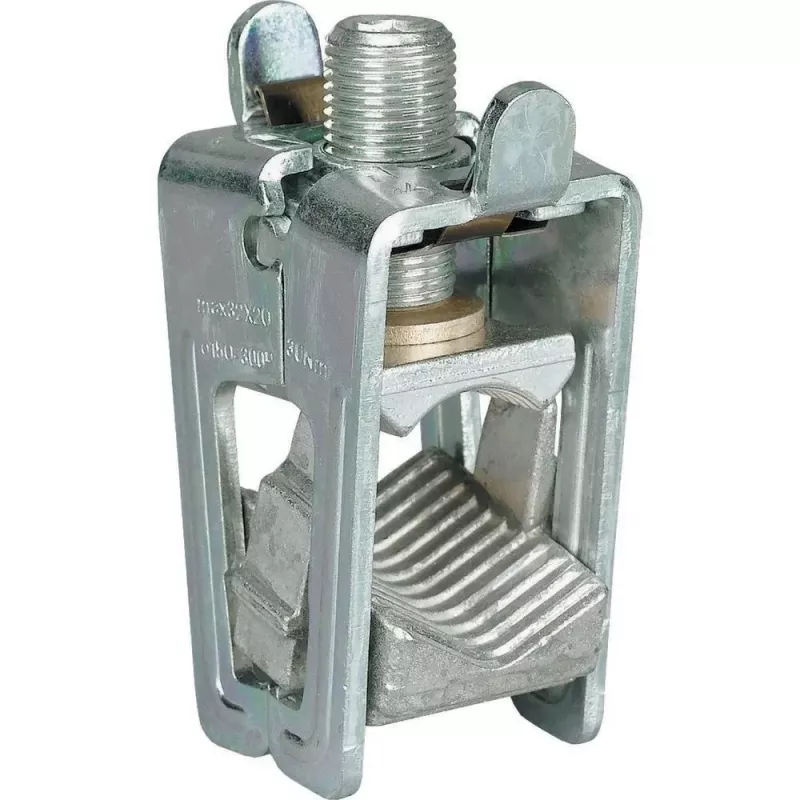

Eaton AKS300 skleidžiamoji gnybtų jungtis 150-300 mm² (107196)

Montuotojams, projektuojantiems ar prižiūrintiems skirstomuosius skydus su Eaton xEffect šynomis, reikia jungčių, kurios atlaikytų dideles sroves ir storas varines šynas. Eaton AKS300 skleidžiamoji gnybtų jungtis sukurta būtent tokiam darbui – ji tvirtai sujungia 150–300 mm² laidininkus su 5 arba 10 mm storio šynomis.

Kodėl verta rinktis AKS300

• Didelė galia: 630 A vardinė srovė ir 690 V AC vardinė įtampa – tinka net reikliems pramoniniams sprendimams.
• Universalus laidininkas: tinka tiek standiems, tiek lankstiems 150–300 mm² skerspjūvio laidams.
• Patikima konstrukcija: varinis kontaktas užtikrina stabilų laidumą, o poliamido (PA) korpusas – izoliaciją ir mechaninę apsaugą.
• Suderinamumas: sukurta Eaton xEffect šynų sistemai, todėl montavimas paprastas ir saugus.

Techninė specifikacija

• Laidininko skerspjūvis (standus): 150–300 mm²
• Laidininko skerspjūvis (lankstus): 150–300 mm²
• Vardinė darbinė srovė: 630 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 1000 V
• Jungties tipas: skleidžiamoji gnybtų jungtis (varžtinis kontaktas)
• Laidininkų skaičius viename gnybte: 1
• Montavimo tipas: ant šynos
• Šynų sistemos suderinamumas: Eaton xEffect (5/10 mm storio)
• Kontakto medžiaga: varis
• Korpuso medžiaga: poliamidas (PA)
• Užteršimo laipsnis: 3
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Sandėliavimo temperatūros diapazonas: -40 iki +80 °C
• Spalva: pilka / juoda

Kam tinka

Ši jungtis skirta elektrikams ir pramonės įmonių techninės priežiūros specialistams, kurie dirba su didelio galingumo skirstomaisiais įrenginiais. Ji puikiai tiks ten, kur reikia sujungti stambius maitinimo kabelius su šynomis – pavyzdžiui, gamyklų elektros skydinėse ar komerciniuose pastatuose.

Kaip naudoti

Užmaukite jungtį ant 5 arba 10 mm storio xEffect šynos, įkiškite nuvalytą 150–300 mm² laidininką ir priveržkite varžtą. Vienam gnybtui jungiamas vienas laidininkas. Prieš montuodami įsitikinkite, kad įtampa išjungta, o po sumontavimo patikrinkite, ar kontaktas tvirtai laikosi.

Patarimas: sandėliuokite nuo -40 iki +80 °C temperatūroje, o montuodami venkite drėgmės – taip išsaugosite izoliacines savybes ir užtikrinsite ilgaamžiškumą.
