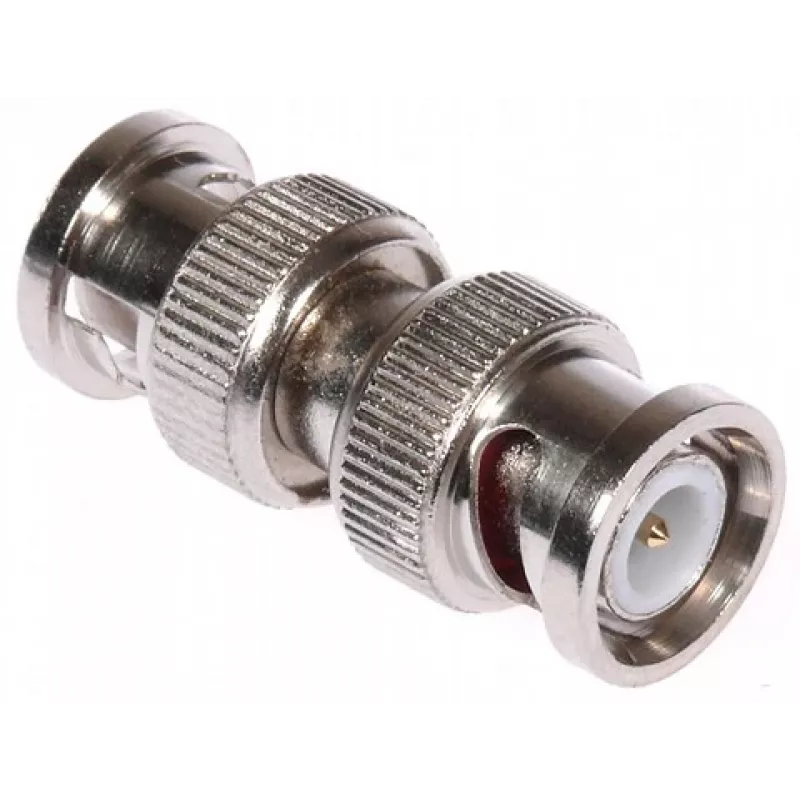

DELTA BNC-W/BNC-W tiesioginė mova, BNC kištukas – BNC kištukas, 75 omų, nikeliuotas žalvaris, PTFE izoliatorius

Kai dviejų BNC laidų ilgio tiesiog trūksta iki norimo taško, o stambios jungtys tik darko vaizdą, ši DELTA BNC-W/BNC-W mova yra tas sprendimas, kurio ieškojote. Ji sujungia du BNC kabelius tiesiogiai, be jokių pereinamųjų adapterių ir be signalo nuostolių, išlaikydama tvarkingą ir profesionalų montažą. Skirtingai nei pigūs adapteriai su plastikiniais korpusais ir laisvais centriniais kontaktais, šis modelis pagamintas iš tikslaus žalvarinio korpuso su nikelio danga ir PTFE izoliatoriumi, užtikrinančiu stabilų 75 omų kelią nuo nuolatinės srovės iki 4 GHz.

Kodėl verta rinktis šią movą?

• BNC kištukas – BNC kištukas tiesioginiam dviejų BNC lizdų arba įrenginių sujungimui
• Tikra 75 omų varža – idealu CCTV, vaizdo transliacijoms ir RF bandymų įrangai
• Nikeliuotas žalvarinis korpusas ir kontaktai atsparūs korozijai ir nusidėvėjimui – tarnauja iki 500 jungimų ciklų
• PTFE izoliatorius užtikrina mažus nuostolius ir pastovų veikimą iki 4 GHz
• Kompaktiška, montuojama be įrankių – tiesiog užsukite BNC jungtis ant abiejų galų

Kaip tai pravers kasdien?

Įsivaizduokite situaciją: kabelio tiesiog per mažai, o prailginti reikia čia ir dabar. Ši mova – tas trūkstamas grandis, kai reikia sujungti dvi atkarpas arba pratęsti skydo jungtį. Kadangi abu galai yra BNC kištukai, ji puikiai tinka prie standartinių BNC lizdų, esančių kamerose, monitoriuose ir matavimo prietaisuose. Tiesioginė konstrukcija prideda minimalų įterpimo nuostolį, o nikeliuoti paviršiai užtikrina patikimą sukibimą be užstrigimo. CCTV sistemose tai leidžia sujungti jau užspaustus kabelius be naujo užspaudimo, sutaupant laiko montavimo metu. RF laboratorijose – patikimas būdas prailginti matavimo kabelius, išlaikant VSWR žemiau 1,2:1 esant 3 GHz.

Pagrindinės specifikacijos

• Jungtis A: BNC kištukas
• Jungtis B: BNC kištukas
• Adapterio tipas: tiesioginė mova
• Varža: 75 omų
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC – 4 GHz
• Įtampos įvertinimas: 500 V pikas
• VSWR: ≤ 1,2:1 @ 3 GHz
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Patvarumas: 500 jungimų ciklų
• Dielektrinė įtampa: 1500 V RMS
• Izoliacijos varža: ≥ 5000 MΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Atitinka RoHS reikalavimus

Paskutinė pastaba

Kai reikia švaraus, mažo nuostolio BNC prailginimo, DELTA BNC-W/BNC-W mova yra profesionalus sprendimas, užtikrinantis signalo vientisumą ir mechaninį patikimumą net sudėtingomis sąlygomis.
