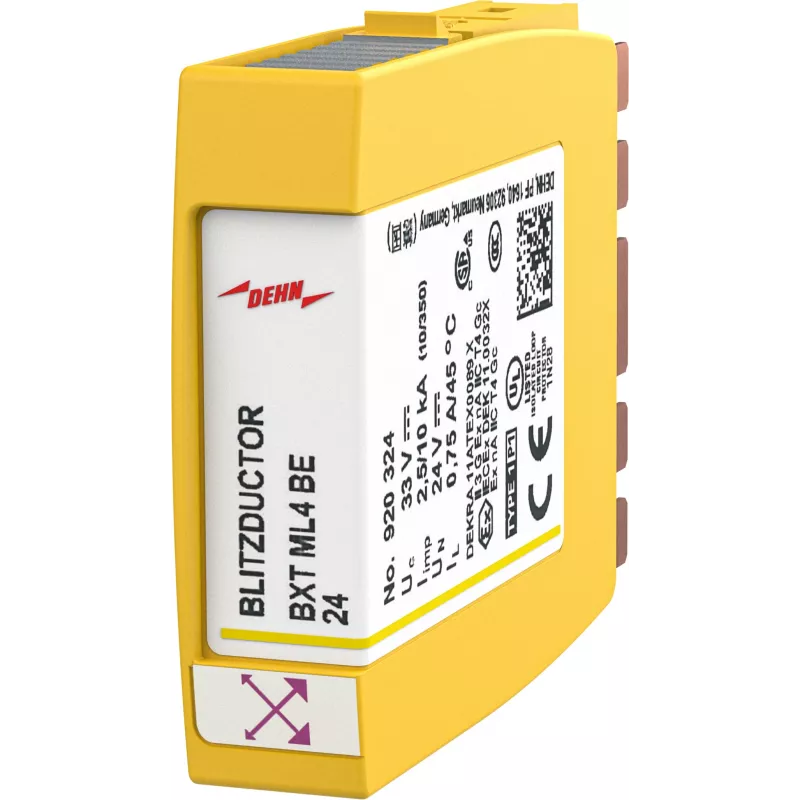

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BE 24 kombinuotas apsaugos modulis

Kai jūsų matavimo ir valdymo sistemos perduoda duomenis dideliu greičiu, kiekviena papildoma varža ar talpa gali iškraipyti signalą. Štai kodėl BLITZDUCTOR XT BXT ML4 BE 24 modulis suprojektuotas taip, kad praleistų signalus iki 100 MHz – jūsų duomenys lieka švarūs, o įranga – apsaugota.

Kodėl jis jums patiks

Šis DEHN + SOEHNE modulis yra tarsi nematomas apsauginis skydas jūsų 24 V nuolatinės srovės signalų linijoms. Jis sumontuojamas ant DEHNrail pagrindo ir užtikrina patikimą apsaugą nuo viršįtampių, kurie gali sugadinti jautrius pramoninius valdiklius, daviklius ar kitus prietaisus. Modulis tinka tiek analoginiams, tiek skaitmeniniams signalams, o jo kompaktiška konstrukcija leidžia sutaupyti vietos skirstomosiose spintose.

Svarbiausi privalumai

• Didelio dažnio pralaidumas: >100 MHz – signalas lieka nepakitusios formos.
• Maža talpa (<200 pF) – minimalus signalo iškraipymas.
• Atsparumas viršįtampiams: 2,5 kA (8/20 µs) vienai linijai, 1 kA (10/350 µs) vienai linijai.
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C – tinka įvairioms aplinkoms.
• Kištukinis dizainas – lengva pakeisti be įrankių, nereikia išjungti sistemos.

Techninės detalės

• Nominali įtampa: 24 V DC
• Maksimali nuolatinė darbinė įtampa: 28 V DC
• Nominali iškrovos srovė (8/20 µs): 2,5 kA vienai linijai / 10 kA iš viso
• Impulsinė srovė (10/350 µs): 1 kA vienai linijai / 2,5 kA iš viso
• Apsaugos lygis linija-linija: ≤500 V
• Apsaugos lygis linija-PE: ≤500 V
• Maksimali darbinė srovė: 0,5 A
• Nuoseklioji varža: 0,9 omo vienai linijai
• Ribinis dažnis (50 omų): >100 MHz
• Talpa linija-linija: <200 pF
• Talpa linija-PE: <200 pF
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Montavimas: kištukinis modulis DEHNrail pagrindui
• Laidininkų skaičius: 4 poliai (2 signalų linijos + PE)
• Korpuso medžiaga: termoplastikas
• Standartai: IEC 61643-21 / EN 61643-21
• Bandymo klasė: C2 / D1

Kaip naudoti

Modulis įstatomas į DEHNrail pagrindą, kuris montuojamas ant DIN bėgelio. Įsitikinkite, kad linijos prijungtos prie atitinkamų gnybtų, o PE – prie apsauginio įžeminimo. Modulis tinka apsaugoti jutiklių, matavimo prietaisų, valdymo sistemų signalų linijas pramonėje, energetikoje ar transporto srityse.

Mūsų verdiktas

Jei ieškote patikimos apsaugos savo 24 V signalų linijoms, BXT ML4 BE 24 yra puikus pasirinkimas – jis sujungia aukštą pralaidumą, tvirtą konstrukciją ir lengvą priežiūrą. Rekomenduojame!
