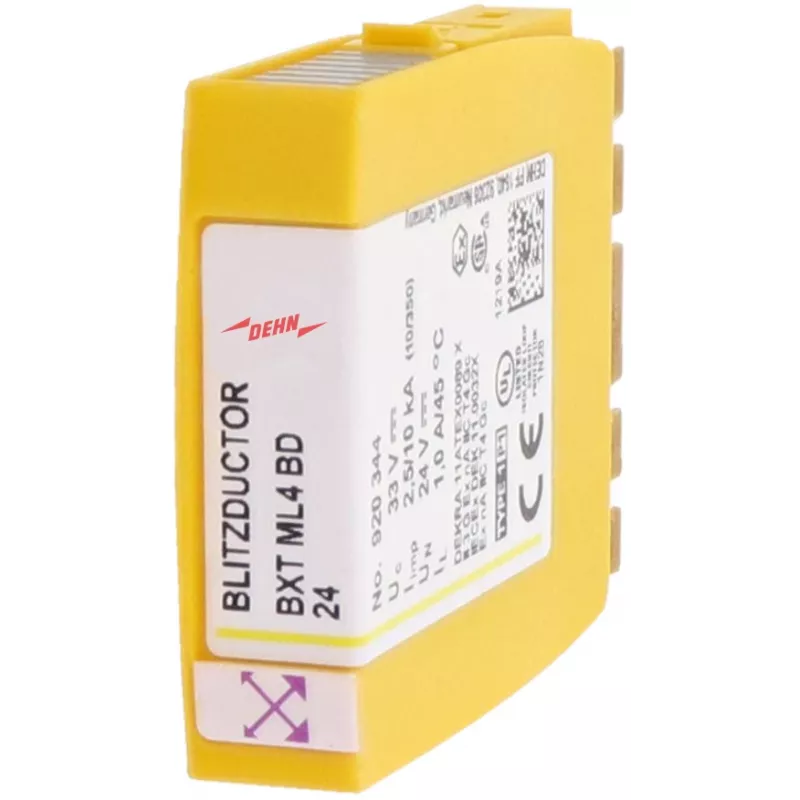

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 kombinuotas apsaugos modulis 920344

Kai jūsų pramoninė įranga ar pastato automatika pradeda veikti nestabiliai po perkūnijos, dažnai kaltas ne pats įrenginys, o įtampos šuoliai duomenų linijose. Su DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 kombinuotu apsaugos moduliu ši problema dingsta – jis vienu metu saugo nuo žaibo ir pereinamųjų įtampų, todėl jūsų RS 485, PROFIBUS DP ar KNX sistemos veikia patikimai visą parą.

Kodėl verta rinktis šį modulį?

• Kombinuota apsauga – vienas modulis apsaugo nuo žaibo ir įtampos šuolių, nereikia papildomų įrenginių.
• Didelė iškrovos galia – 10 kA vienai linijai (8/20 µs), iš viso 20 kA, todėl atlaiko net stiprius viršįtampius.
• Žemas apsaugos lygis – ≤150 V linija-linija ir ≤500 V linija-žemė, todėl jautrūs duomenų signalai lieka nepažeisti.
• Plati temperatūrų darbinė riba – nuo -40 °C iki +80 °C, tinka atšiaurioms sąlygoms.
• Įkišamas modulis – lengvai keičiamas be įrankių, sumažina prastovų laiką.

Kam jis skirtas?

Šis modulis yra idealus sprendimas pramoninėse sistemose, pastatų automatikoje, apsaugos sistemose ar bet kur, kur naudojamos 4 laidų subalansuotos duomenų linijos. Jis montuojamas ant BXT BAS bazės (nepridedama) ir užtikrina skaidrų signalo perdavimą – aukšta ribinė dažnis (>10 MHz) ir maža talpa (<100 pF) neleidžia iškraipyti duomenų.

Pagrindinės specifikacijos

• Tipas: kombinuotas apsaugos modulis
• Apsaugomų laidų skaičius: 4
• Vardinė įtampa (UN): 24 V DC
• Maksimali nuolatinė darbinė įtampa (UC): 28 V DC
• Vardinis iškrovos srovė (In) linija-linija: 10 kA (8/20 µs)
• Vardinis iškrovos srovė (In) linija-žemė: 10 kA (8/20 µs)
• Bendra iškrovos srovė (Itotal): 20 kA (8/20 µs)
• Apsaugos lygis (UP) linija-linija: ≤150 V esant In
• Apsaugos lygis (UP) linija-žemė: ≤500 V esant In
• Ribinis dažnis (fg) linija-linija: >10 MHz
• Nuosekli varža vienai linijai: 0,8 Ohm
• Talpa vienai linijai: <100 pF
• Darbinė temperatūra: -40 °C iki +80 °C
• Prijungimas: varžtiniai gnybtai (reikalinga BXT BAS bazė)
• Montavimas: įkišamas modulis
• Apsaugos laipsnis: IP20 (su baze)
• Atitiktis standartams: IEC 61643-21, EN 61643-21

Kaip naudoti?

Įstatykite modulį į BXT BAS bazę, prijunkite duomenų linijas prie varžtinių gnybtų ir įžeminkite pagal gamintojo instrukcijas. Modulis veikia iškart – nereikia jokių papildomų nustatymų. Periodiškai patikrinkite, ar modulis nepažeistas, ir pakeiskite jį po stiprių iškrovų.

Patarimas: norėdami užtikrinti maksimalų patikimumą, visada naudokite su atitinkama BXT BAS baze ir įsitikinkite, kad įžeminimas atitinka vietinius standartus.
