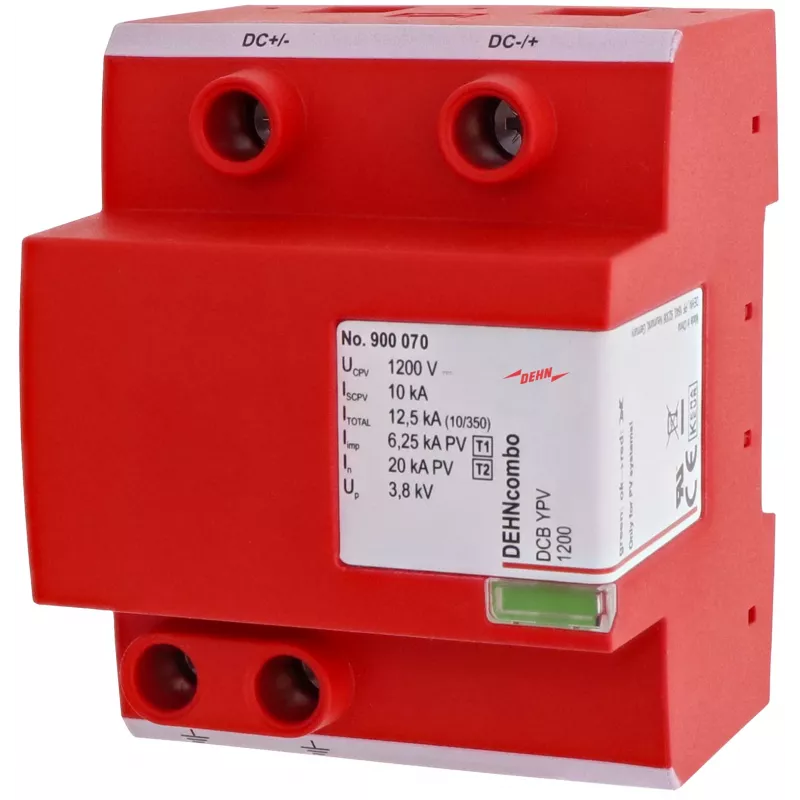

DEHN DCB YPV 1200 kombinuotasis žaibo srovės ir viršįtampių ribotuvas fotovoltinėms sistemoms (900070)

Kai saulės elektrinė stovi ant stogo, kiekvienas žaibas ar tinklo viršįtampis gali reikšti didelius nuostolius. DEHN DCB YPV 1200 – tai kombinuotasis žaibo srovės ir viršįtampių ribotuvas, sukurtas būtent fotovoltinėms sistemoms. Jis sujungia 1 ir 2 tipo apsaugą viename kompaktiškame įrenginyje, todėl jūsų investicija į saulės modulius ir inverterį bus patikimai apsaugota.

Kodėl verta rinktis šį ribotuvą?

• Kombinuota 1 + 2 tipo apsauga – atlaiko tiek tiesioginius žaibo smūgius, tiek įtampos šuoliuss.
• Didelė maksimali nuolatinė darbinė įtampa – 1200 V DC, tinkama šiuolaikinėms fotovoltinėms sistemoms.
• Žaibo impulso srovė – 6,25 kA vienam poliams (10/350 µs), bendra 12,5 kA.
• Bepotencialis nuotolinio signalizavimo kontaktas – galite stebėti įrenginio būseną iš išorės.
• Montuojamas ant 35 mm DIN bėgelio – lengvas ir greitas įdiegimas.

Kaip tai veikia kasdienėje eksploatacijoje?

Šis ribotuvas skirtas fotovoltinėms sistemoms ir apsaugo nuo tiesioginių žaibo smūgių bei viršįtampių. Trys apsaugos keliai (DC+/PE, DC-/PE, DC+/DC-) užtikrina visapusišką apsaugą, o nuotolinio signalizavimo kontaktas leidžia integruoti į stebėjimo sistemas. Įrenginys patikimai veikia nuo -40 °C iki +80 °C temperatūroje ir palaiko laidininkų skerspjūvius iki 35 mm² (vientisos) arba 25 mm² (daugiasluoksnės).

Techninės specifikacijos

• Ribotuvo tipas: kombinuotasis žaibo srovės ir viršįtampių ribotuvas
• Pritaikymas: fotovoltinės (PV) sistemos
• Apsaugos klasė: 1 + 2 tipas
• Maks. nuolatinė darbinė įtampa (Ucpv): 1200 V DC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Maks. iškrovos srovė (Imax) (8/20 µs): 40 kA
• Žaibo impulso srovė (Iimp) (10/350 µs) vienam poliui: 6,25 kA
• Bendra žaibo impulso srovė (Itotal) (10/350 µs): 12,5 kA
• Įtampos apsaugos lygis (Up): ≤ 4,0 kV
• Trumpojo jungimo atsparumas (Iscpv): 1000 A DC
• Apsaugos keliai: DC+/PE, DC-/PE, DC+/DC-
• Polių skaičius: 3
• Technologija: SCI (kibirkštinės prošvaistės valdoma, be trumpojo jungimo)
• Nuotolinio signalizavimo kontaktas: taip (bepotencialis perjungiamasis kontaktas)
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Maks. laidininko skerspjūvis (vientisas): 35 mm²
• Maks. laidininko skerspjūvis (daugiasluoksnis): 25 mm²
• Standartai: IEC 61643-31, EN 50539-12

Kam tinka?

Šis ribotuvas rekomenduojamas visiems, kurie turi ar planuoja įsirengti fotovoltinę elektrinę – tiek nedidelėms namų sistemoms, tiek didesniems komerciniams projektams. Jis ypač naudingas ten, kur žaibų tikimybė didelė arba tinklo kokybė nepastovi.

Kaip naudoti?

Ribotuvą montuokite ant 35 mm DIN bėgelio skirstomojoje dėžutėje, kuo arčiau fotovoltinių modulių ar inverterio. Prijunkite DC+ ir DC- laidininkus bei PE įžeminimo laidą pagal schemą. Nuotolinio signalizavimo kontaktą prijunkite prie stebėjimo sistemos, kad galėtumėte laiku pastebėti, jei ribotuvas suveikė. Prieš montavimą įsitikinkite, kad sistema atjungta nuo įtampos.

Patarimas: reguliariai patikrinkite ribotuvo būseną – dauguma modelių turi indikatorių, rodantį, ar apsauga dar veikia. Jei suveikė, nedelsdami pakeiskite modulį, kad apsaugotumėte savo saulės elektrinę.
