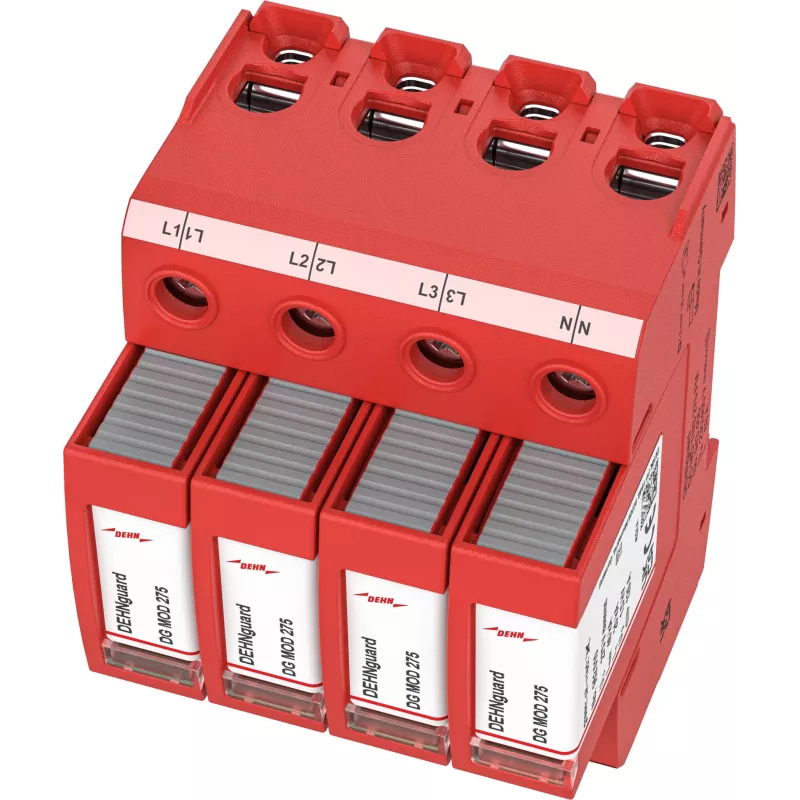

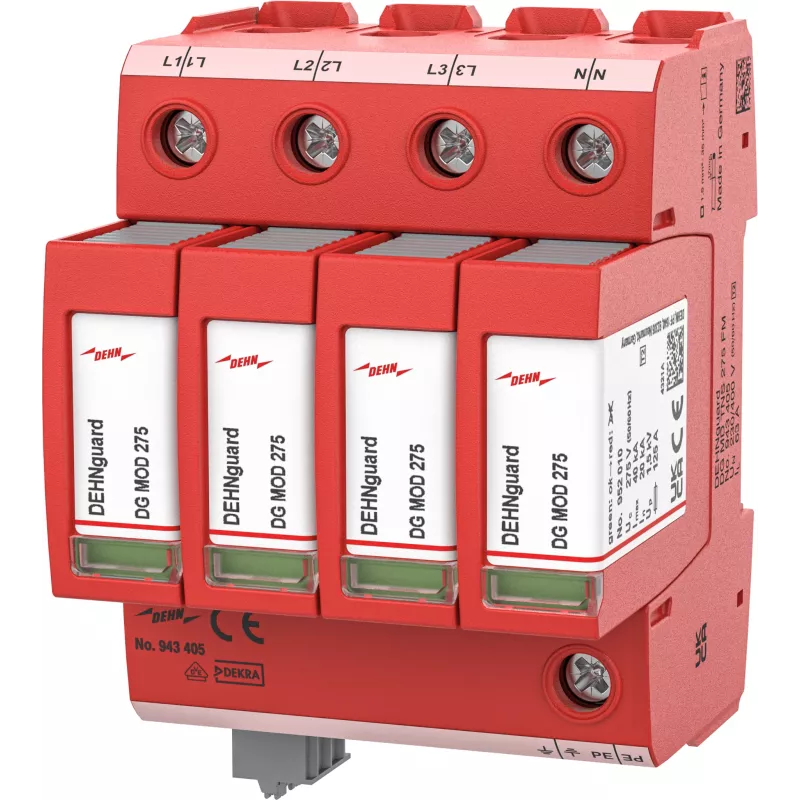

DEHN 943405 DG MD TNS 275 FM 2 tipo apsauginis įtaisas nuo viršįtampių, 3+1 poliai, 40kA

DEHN 943405 DG MD TNS 275 FM – tai 2 tipo (Class II) apsauginis įtaisas nuo viršįtampių, sukurtas TN-S tinklams. Jis užtikrina patikimą apsaugą nuo žaibo sukeltų viršįtampių ir pereinamųjų procesų elektros tinkle, apsaugodamas jūsų brangią įrangą nuo gedimų.

Kodėl verta rinktis?

Šis įtaisas pasižymi 40 kA maksimalia iškrovos srove (8/20 µs), todėl puikiai tinka tiek namų, tiek komercinėms reikmėms. Įmontuoti keičiami moduliai leidžia greitai pakeisti apsaugą be laidų atjungimo, o nuotolinio signalizavimo kontaktas (FM) informuoja apie įtaiso būseną net per atstumą.

Pagrindiniai privalumai

• Didelė iškrovos srovė: 40 kA (8/20 µs) – užtikrina efektyvią apsaugą net sudėtingomis sąlygomis.
• Keičiami apsaugos moduliai – nereikia iš naujo jungti laidų, pakanka ištraukti seną modulį ir įstatyti naują.
• Nuotolinio signalizavimo kontaktas (FM) – galite stebėti įtaiso būseną nuotoliniu būdu, pvz., per valdymo sistemą.
• Kompaktiška 3+1 polių konstrukcija – taupo vietą skirstomosiose spintose, montuojama ant 35 mm DIN bėgelio.
• Atitinka EN 61643-11 ir IEC 61643-11 standartus – užtikrina aukštą kokybę ir saugumą.

Kam tinka?

Šis įtaisas idealiai tinka namų elektros skydams, biurams, mažmeninės prekybos patalpoms ar bet kuriai TN-S sistemos instaliacijai, kur reikia patikimos apsaugos nuo viršįtampių. Jis apsaugo jautrią elektroniką – kompiuterius, televizorius, šaldytuvus, signalizacijos sistemas – nuo žaibo ar tinklo perjungimų sukeltų įtampos šuolių.

Svarbiausios specifikacijos

• Tipas: 2 tipas / II klasė
• Tinklo sistema: TN-S
• Vardinė įtampa (UN): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (UC): 275 V AC
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Apsaugos įtampos lygis (Up): ≤1,2 kV
• Gesinimo srovė (Ifi): 100 A rms
• Atsparumas trumpajam jungimui (ISCCR): 25 kA rms
• Reagavimo laikas (tA): ≤100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: ant 35 mm DIN bėgelio
• Polių skaičius: 3+1
• Apsaugos laipsnis: IP20
• Nuotolinio signalizavimo kontaktas: Taip (FM)
• Standartai: EN 61643-11, IEC 61643-11
• Apsaugos technologija: varistoriai, keičiami moduliai
• Korpuso medžiaga: termoplastikas, UL 94 V-0

Kaip naudoti?

Įtaisas montuojamas ant DIN bėgelio skirstomojoje spintoje. Įsitikinkite, kad tinklas yra TN-S tipo, tada prijunkite laidus pagal gamintojo schemą. Po montavimo patikrinkite įtaiso būseną – jei modulis pažeistas, jį galima lengvai pakeisti. Rekomenduojama periodiškai tikrinti įtaiso būklę, ypač po audrų.

Patarimas: norėdami užtikrinti maksimalią apsaugą, įrenkite šį įtaisą kartu su 1 tipo apsauga prie pagrindinio skydo. Taip apsaugosite visą elektros instaliaciją nuo žaibo ir tinklo viršįtampių.
