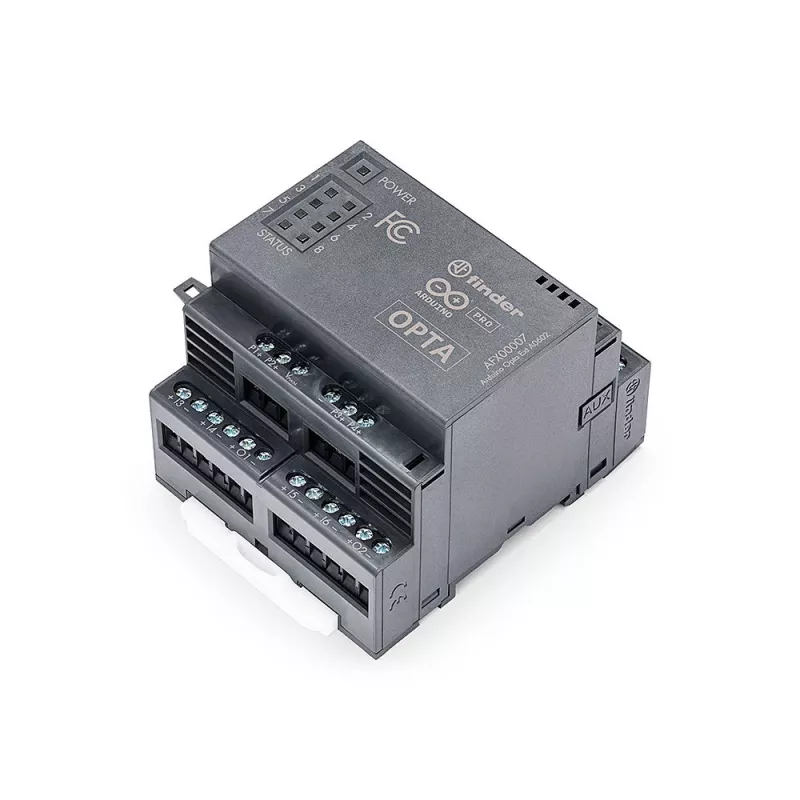

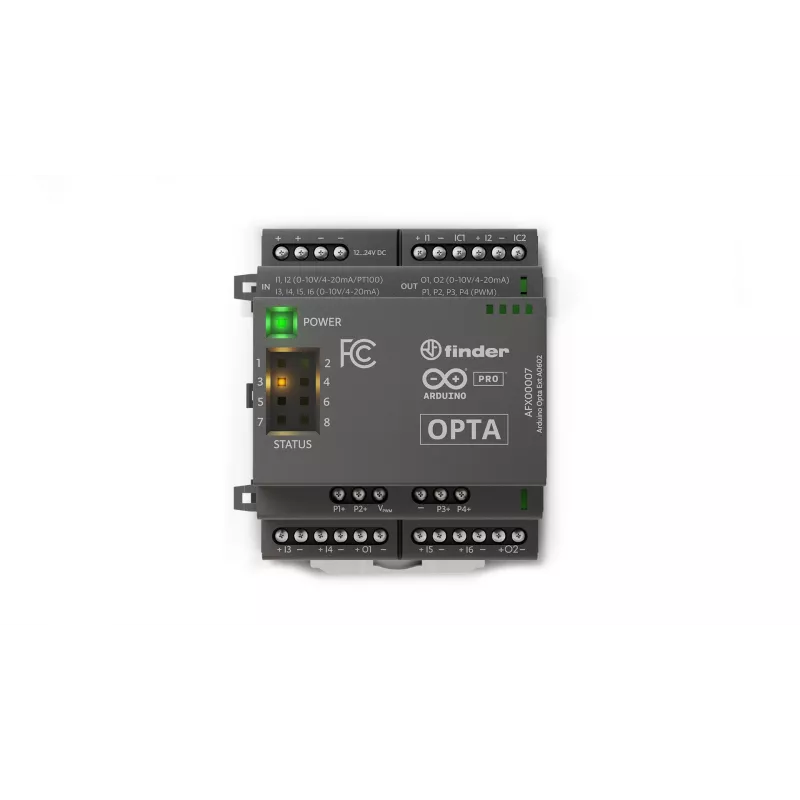

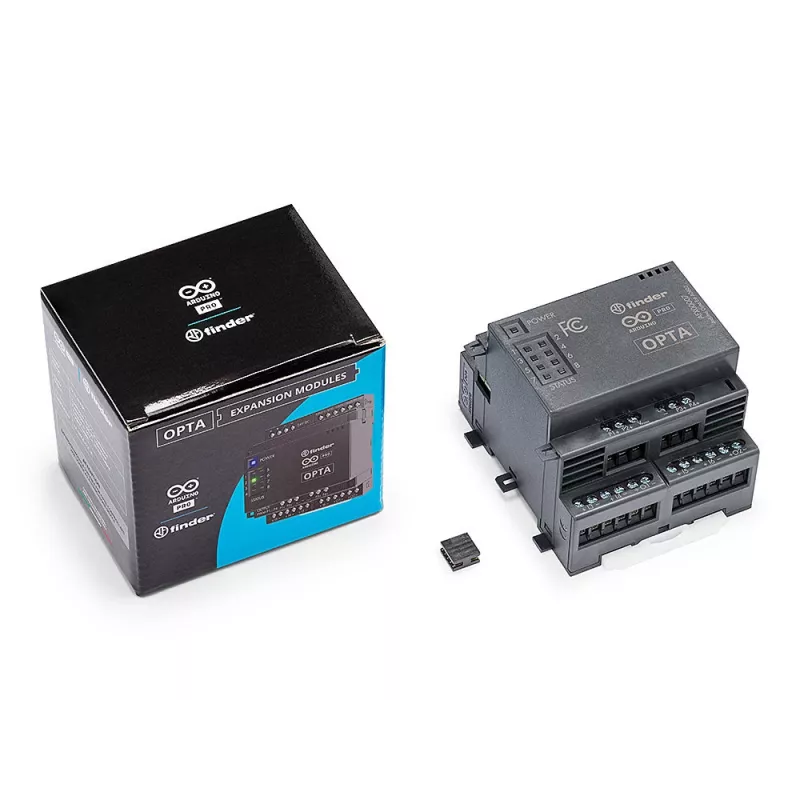

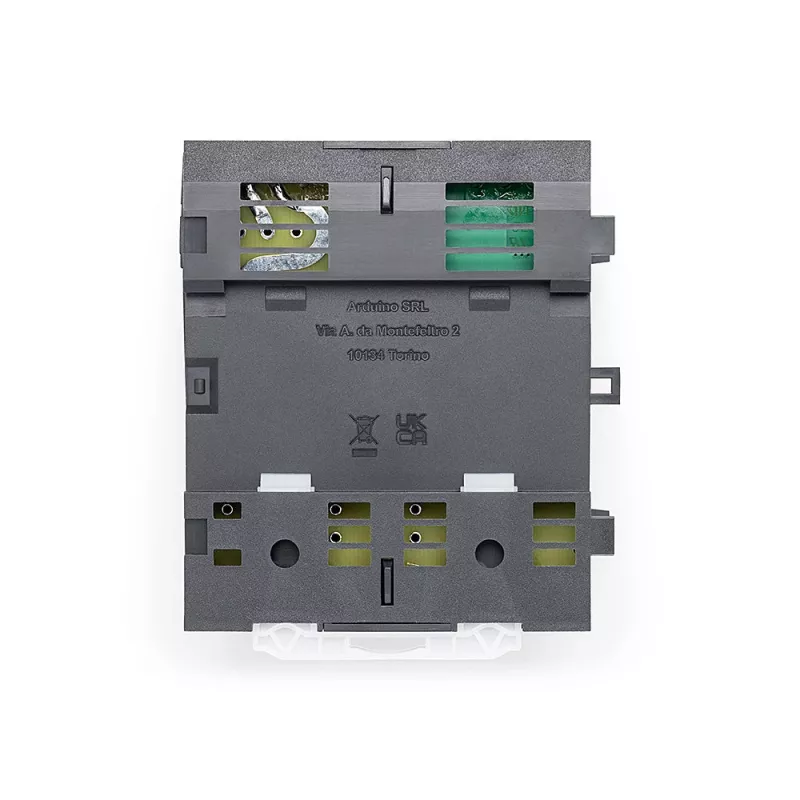

Arduino Opta analoginio išplėtimo modulis AFX00007 - 4 konfigūruojami analoginiai įėjimai, 2 analoginiai išėjimai, 12-24 VDC, DIN bėgelis

Inžinieriams ir sistemų integratoriams, kurie jau naudoja Arduino Opta PLC ir nori pridėti analoginius signalus, šis AFX00007 modulis yra tiesiog būtinas. Jis praplečia jūsų valdiklio galimybes keturiais konfigūruojamais analoginiais įėjimais ir dviem analoginiais išėjimais, kurių skiriamoji geba net 16 bitų. Tai leidžia tiksliai matuoti ir valdyti įvairius pramoninius procesus – nuo temperatūros iki slėgio ar srauto.

Kodėl verta rinktis šį modulį?

Galvaninė izoliacija apsaugo nuo elektros triukšmų ir įžeminimo kilpų, užtikrindama patikimus matavimus net sudėtingomis sąlygomomis. Spyruokliniai gnybtai leidžia greitai prijungti laidus be papildomų įrankių, o DIN bėgelio tvirtinimas – lengvai integruoti į valdymo spintas. Modulis palaiko tiek įtampos (0-10 V), tiek srovės (0-20 mA) signalus, todėl jis universalus ir tinka daugeliui jutiklių bei vykdiklių.

Kam tinka?

• Pramoninės automatizavimo ir procesų valdymo sistemoms
• Jutiklių su 0-10 V arba 0-20 mA išėjimais stebėjimui
• Vykdiklių, vožtuvų ar reguliuojamo greičio pavarų valdymui
• Arduino Opta PLC įėjimų/išėjimų praplėtimui

Pagrindinės specifikacijos

• 4 analoginiai įėjimai, konfigūruojami kaip įtampos (0-10 V) arba srovės (0-20 mA)
• 2 analoginiai išėjimai, konfigūruojami kaip įtampos (0-10 V) arba srovės (0-20 mA)
• 16 bitų skiriamoji geba visuose analoginiuose kanaluose
• Maitinimo įtampa: 12-24 VDC
• Darbinė temperatūra: -20 °C iki +50 °C
• Apsaugos klasė: IP20
• Montavimas: DIN bėgelis

Kaip naudoti?

Modulis jungiamas prie Arduino Opta PLC per specialų praplėtimo lizdą. Prijunkite maitinimą (12-24 VDC) ir signalų laidus prie atitinkamų gnybtų. Programuodami galite pasirinkti kiekvieno kanalo režimą – įtampos ar srovės – ir nustatyti norimą skalę. Dėl galvaninės izoliacijos modulis puikiai tinka net triukšmingoje pramoninėje aplinkoje.

Patarimai

Rekomenduojame naudoti ekranuotus laidus analoginiams signalams perduoti, ypač jei atstumai didesni arba aplinka su stipriais elektromagnetiniais trukdžiais. Taip pat įsitikinkite, kad maitinimo šaltinis atitinka 12-24 VDC reikalavimus ir yra stabilus.
