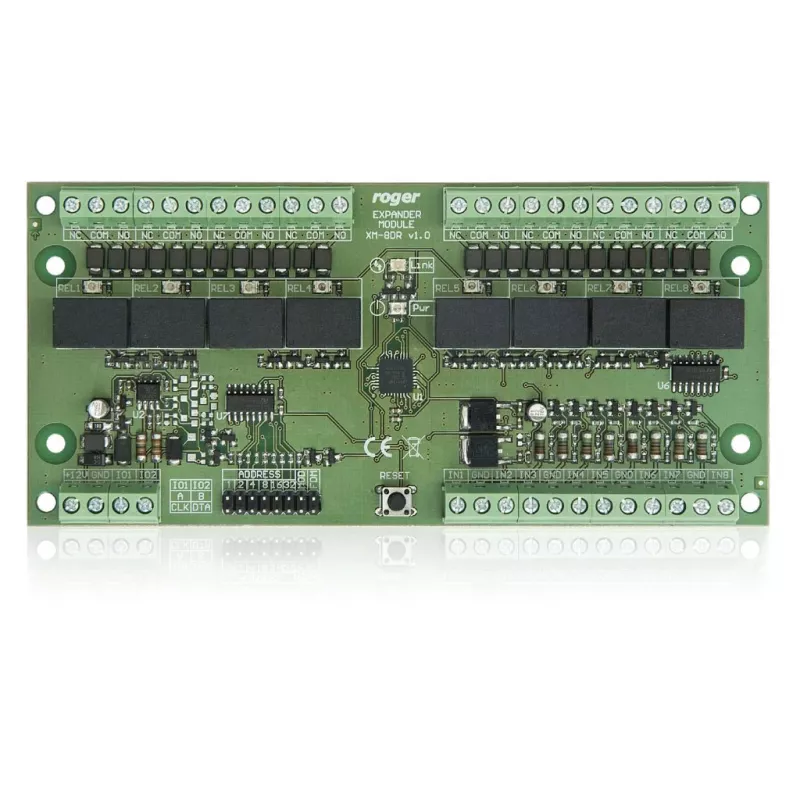

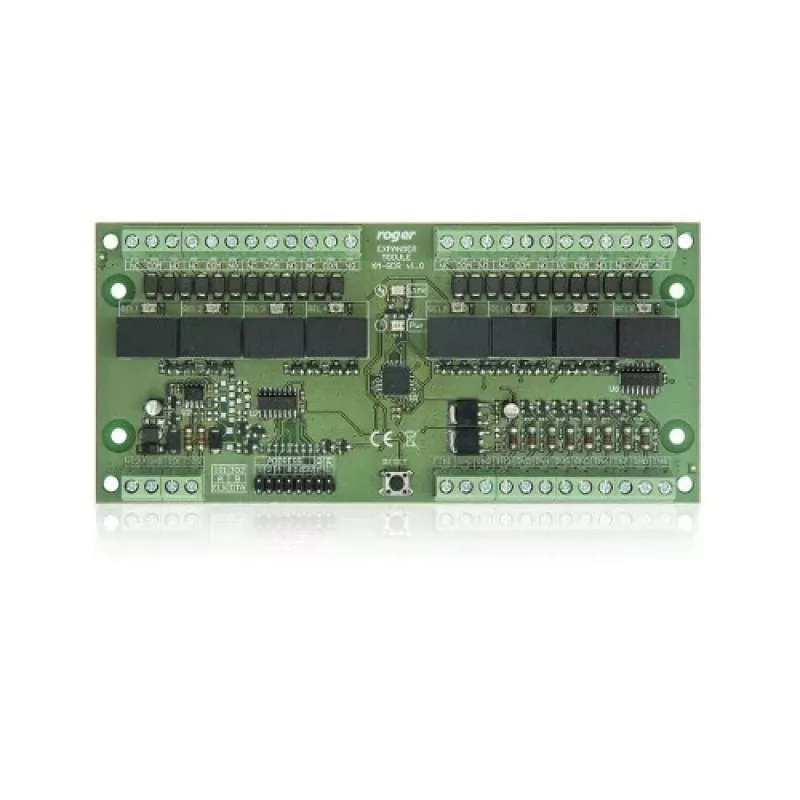

ROGER XM-8DR-BRD I/O plėtimosi modulis, 8 įėjimai, 8 relių išėjimai, RS485

8 relių išėjimai ir 8 programuojami įėjimai viename kompaktiškame modulyje – štai ką gaunate su ROGER XM-8DR-BRD. Šis I/O plėtiklis sukurtas tiems, kurie nori praplėsti savo ROGER prieigos kontrolės sistemą be didelių investicijų ir sudėtingų montavimo darbų. Jis puikiai tinka tiek nedidelėms įmonėms, tiek namų automatizavimo entuziastams, norintiems valdyti duris, apšvietimą ar signalizaciją iš vienos vietos.

Kodėl verta rinktis šį modulį?

XM-8DR-BRD yra tarsi nematomas pagalbininkas, kuris suteikia jūsų sistemai lankstumo. Įsivaizduokite: galite prijungti 8 skirtingus daviklius ar mygtukus (įėjimai) ir tuo pačiu metu valdyti 8 įrenginius (relių išėjimai) – pavyzdžiui, elektromagnetinius užraktus, šviesos signalus ar vartų pavaras. Viskas veikia per RS485 ryšį, todėl modulis lengvai integruojamas su ROGER PRxx/CPRxx valdikliais. O konfigūracija atliekama per RACS 5 programinę įrangą – jokių papildomų įrankių nereikia.

Pagrindiniai privalumai

• 8 programuojami įėjimai – galima rinktis NO arba NC režimą, todėl modulis tinka įvairiems davikliams ir jungikliams.
• 8 relių išėjimai – sausi kontaktai, atlaiko iki 1A / 30V DC, puikiai tinka mažos galios įrenginiams valdyti.
• RS485 sąsaja – patikimas ryšys su valdikliu, su trumpikliu pasirenkamas magistralės užbaigimas.

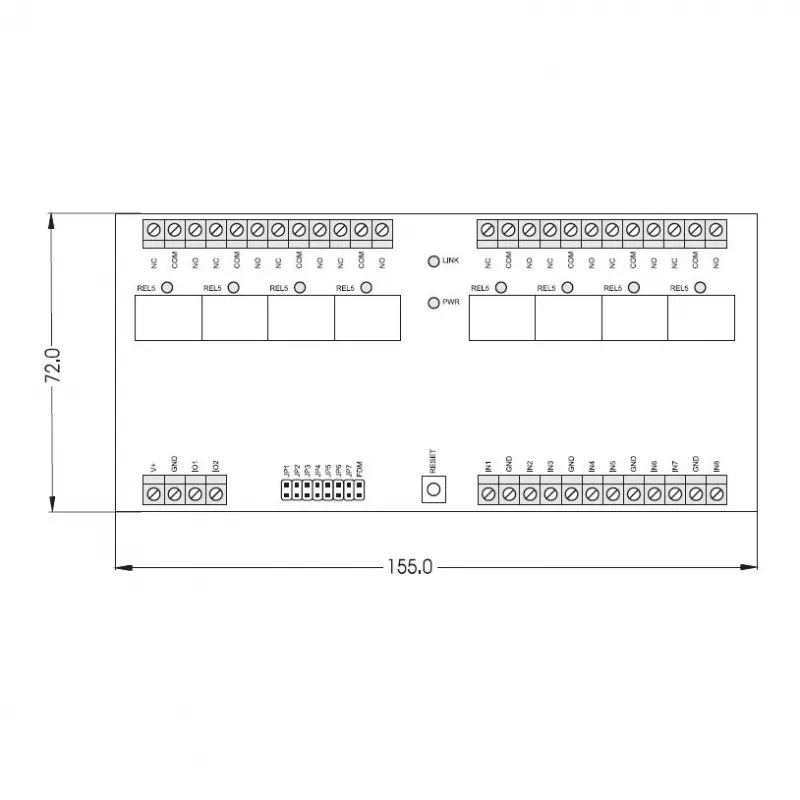

• Kompaktiška plokštės konstrukcija – lengvai montuojama į standartinius korpusus ar skydus.
• LED indikatoriai – matosi maitinimo, RS485 ryšio ir I/O būsena, tad diagnostika tampa paprasta.
• Platus darbinės temperatūros diapazonas – nuo -10°C iki +50°C, tinka įvairioms patalpoms.

Kam jis skirtas?

Šis modulis – idealus pasirinkimas montuotojams ir sistemų integratoriams, kurie diegia prieigos kontrolę biuruose, sandėliuose ar daugiabučiuose. Jis taip pat pravers „pasidaryk pats“ entuziastams, norintiems sukurti išmanųjį namą su ROGER įranga. Dėl lanksčių įėjimų ir išėjimų jis tinka ne tik durų kontrolei, bet ir signalizacijai ar paprastai automatikai.

Svarbiausios techninės detalės

• Maitinimas: 12V DC
• Srovės suvartojimas: maks. 100 mA
• Santykinė drėgmė: 10–95 % (be kondensato)
• Jungtys: varžtiniai gnybtai
• Suderinamumas: ROGER PRxx/CPRxx serijos valdikliai
• Konfigūracija: per RACS 5 programinę įrangą per prijungtą valdiklį
• Paskirtis: prieigos kontrolė, signalizacija, pastatų automatika

Kaip naudoti?

Prijunkite modulį prie ROGER valdiklio per RS485, nustatykite adresą ir užbaigimo trumpiklį, tada prijunkite įėjimus ir išėjimus prie reikiamų įrenginių. Konfigūraciją atlikite RACS 5 programoje – ten galėsite priskirti įėjimų tipus (NO/NC), nustatyti relių veikimo logiką ir susieti juos su valdiklio funkcijomis. Viska galite padaryti per kelias minutes, net neturėdami gilių programavimo žinių.

Patarimas: prieš montuodami patikrinkite, ar jūsų valdiklis palaiko RS485 plėtimąsi, ir nepamirškite nustatyti teisingo magistralės užbaigimo, kad išvengtumėte ryšio klaidų. O jei planuojate valdyti didesnės galios įrenginius, naudokite tarpinę relę – taip apsaugosite modulio išėjimus.
