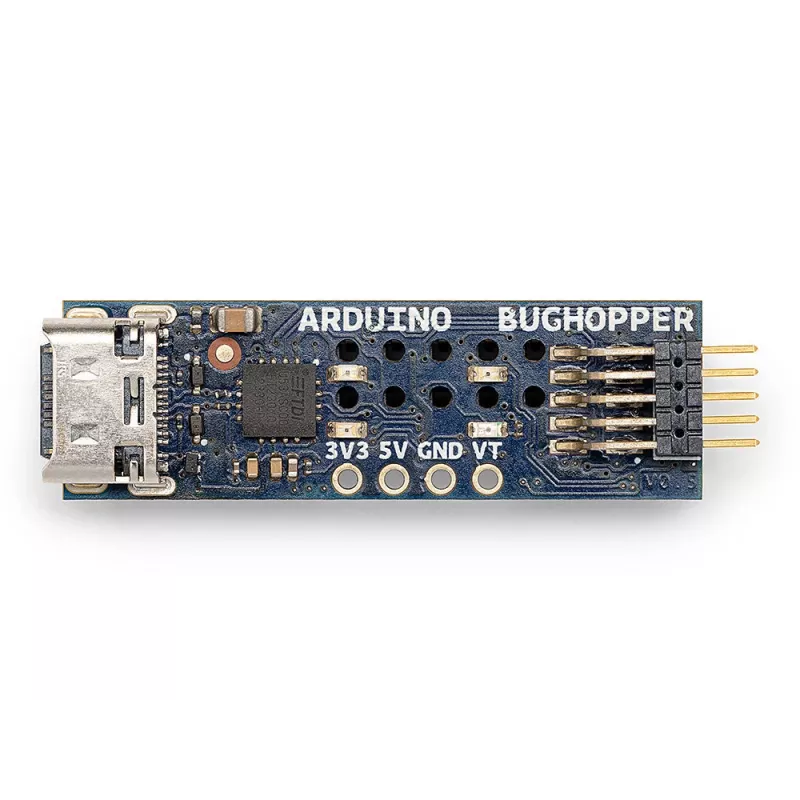

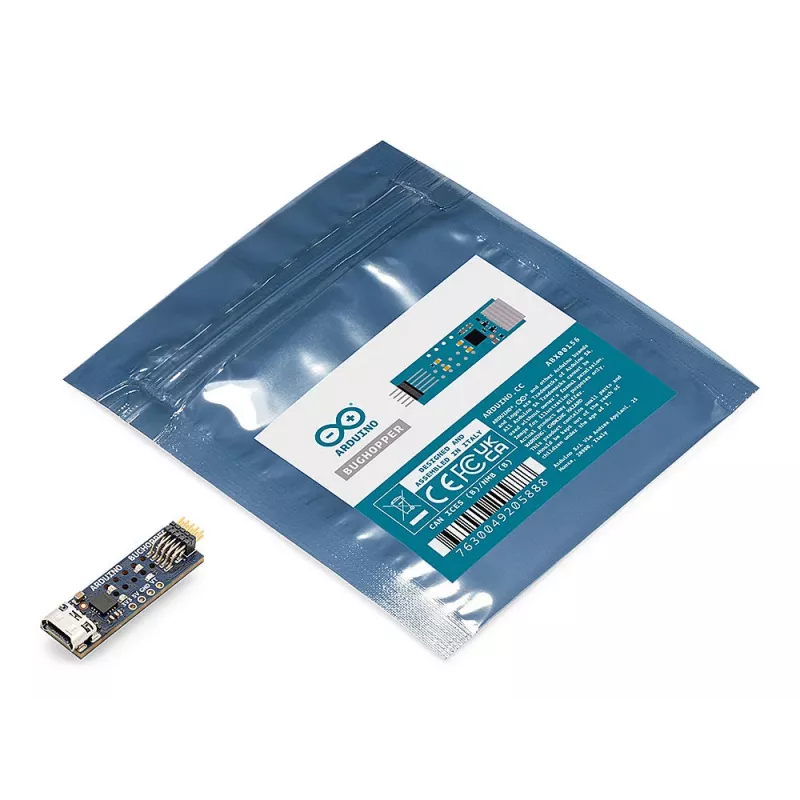

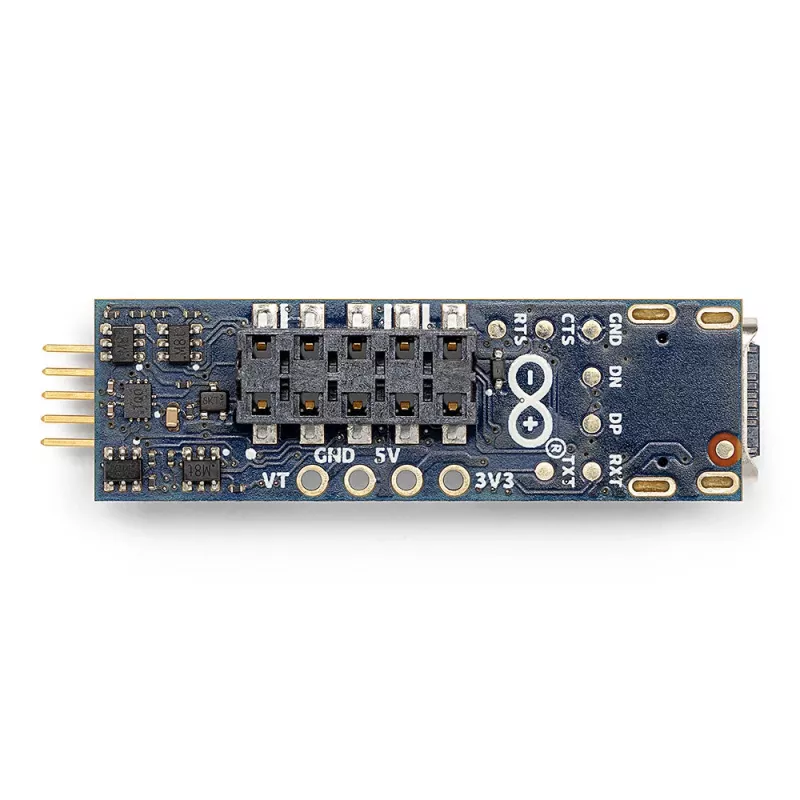

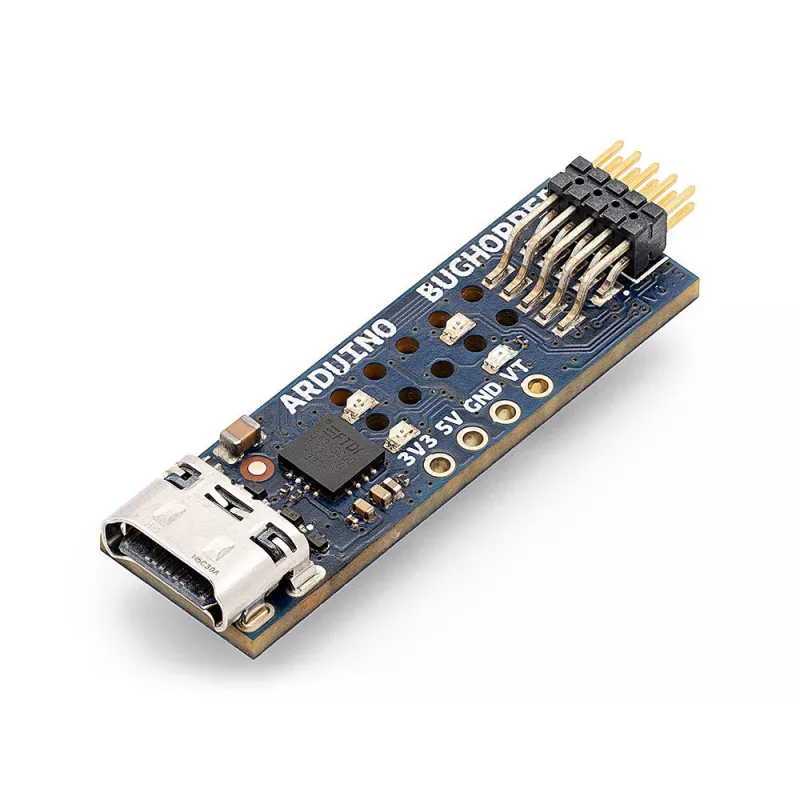

Arduino BugHopper™ kūrimo plokštė (ABX00156)

48 MHz taktinis dažnis ir Microchip ATSAMD21G18A ARM Cortex-M0+ procesorius – štai kas slypi šioje mažoje, bet galingoje Arduino BugHopper™ plokštėje. Ji sukurta tiems, kurie kuria nešiojamus, baterija maitinamus projektus ir vertina ilgą veikimo laiką.

Kodėl verta rinktis BugHopper™?

Plokštė turi integruotą LiPo baterijos įkroviklį (MCP73831) ir JST-PH jungtį, tad tereikia prijungti bateriją – ir projektas veiks be laidų. 256 KB „flash“ atminties ir 32 KB SRAM pakanka sudėtingesnėms programoms. 20 skaitmeninių įėjimų/išėjimų, 6 analoginiai įėjimai (12 bitų ADC) ir 20 PWM kanalų leidžia prijungti daugybę jutiklių, varikliukų ir ryšio modulių. Qwiic/STEMMA QT jungtis palengvina I2C plėtinių prijungimą – nereikia lituoti.

Kam tinka

• Baterija maitinamiems IoT prietaisams ir nešiojamiems įrenginiams
• Greitam prototipavimui su Arduino IDE arba CircuitPython
• Mokymosi projektams, kur svarbus mažas energijos suvartojimas
• Jutiklių duomenų registravimui ir nuotoliniam stebėjimui

Pagrindinės specifikacijos

• Mikrovaldiklis: Microchip ATSAMD21G18A (ARM Cortex-M0+)
• Taktinis dažnis: 48 MHz
• „Flash“ atmintis: 256 KB
• SRAM: 32 KB
• Darbinė įtampa: 3,3 V
• Skaitmeniniai I/O kontaktai: 20
• Analoginiai įėjimai: 6 (12 bitų ADC)
• PWM kontaktai: 20
• Ryšio sąsajos: UART, SPI, I2C
• USB jungtis: Micro-USB
• Baterijos jungtis: JST-PH 2 kontaktų LiPo
• Integruotas LiPo įkroviklis: MCP73831
• Qwiic/STEMMA QT jungtis: yra
• Derinimo sąsaja: SWD
• Integruoti LED: maitinimo, įkrovimo, naudotojo (13 kontaktas)
• Įėjimo įtampa (VIN): 3,7 V – 6 V
• Suderinamumas: Arduino IDE, CircuitPython

Kaip naudoti

Prijunkite plokštę prie kompiuterio per Micro-USB arba maitinkite iš LiPo baterijos per JST-PH jungtį. Programuokite su Arduino IDE arba CircuitPython – abi aplinkos palaiko šią plokštę. Jei norite pridėti jutiklių, naudokite Qwiic/STEMMA QT jungtį arba standartinius kontaktus. Įkrovimo metu šviečia atitinkamas LED indikatorius.

Patarimas: jei projektas bus nešiojamas, pirmiausia įkraukite LiPo bateriją per integruotą įkroviklį, o tada atjunkite USB – taip prailginsite baterijos tarnavimo laiką. Baterijos įtampą stebėkite per analoginį įėjimą, kad laiku įspėtumėte apie išsikrovimą.
