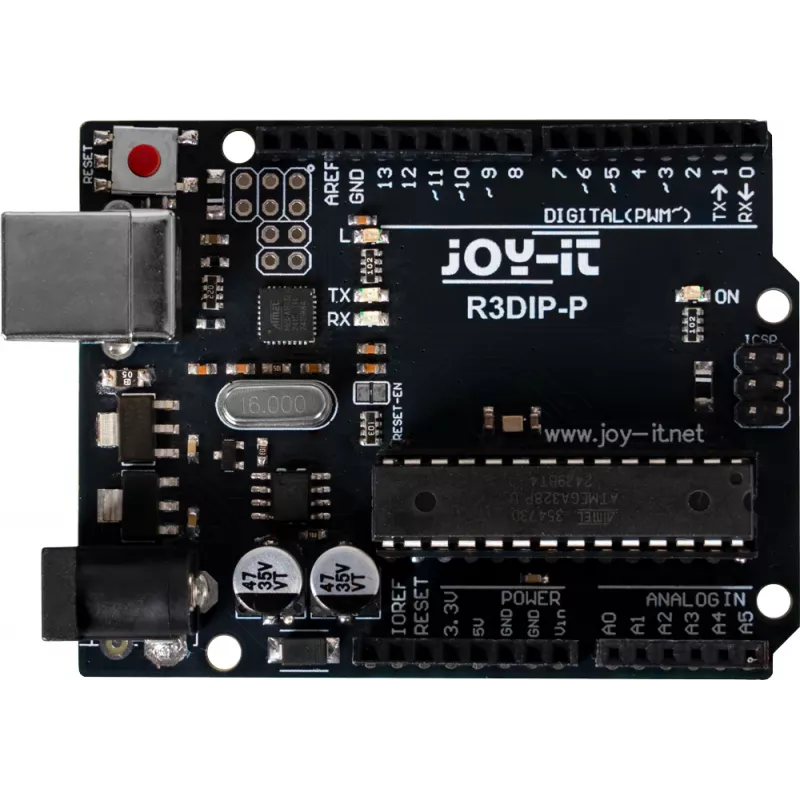

Joy-IT ARD_R3DIP-P Arduino UNO R3 suderinama mikrovaldiklio plokštė su ATmega328P DIP

ATmega328P mikrovaldiklis, įstatytas į DIP-28 lizdą – tai, ką gausite su Joy-IT ARD_R3DIP-P. Kitaip nei plokštėse su lituojamais lustais, čia mikroschemą galima bet kada išimti, pakeisti arba perkelti į savo nuolatinę grandinę po programavimo.

Kodėl verta rinktis

• Arduino UNO R3 suderinamas išdėstymas ir kontaktų išvadai
• ATmega328P DIP-28 lizde – lengvas keitimas ir pakartotinis naudojimas
• CH340G USB–serial keitiklis patikimam programavimui
• Iš anksto įdiegtas Arduino UNO bootloader – galima naudoti iš karto
• 14 skaitmeninių I/O kontaktų (6 su PWM) ir 6 analoginiai įėjimai

Kaip naudotis kasdien

Prijunkite plokštę USB-B kabeliu prie kompiuterio, Arduino IDE pasirinkite „Arduino Uno“ ir įkelkite eskizą – daugumoje sistemų papildomų tvarkyklių nereikia. Maitinimas tiekiamas per USB arba 2,1 mm nuolatinės srovės lizdą (7–12 V). DIP lizdas leidžia po programavimo išimti ATmega328P ir įmontuoti jį į savo nuolatinę grandinę, o plokštė lieka paruošta kitam lustui.

Techninės specifikacijos

• Mikrovaldiklis: ATmega328P (DIP-28)
• USB–serial keitiklis: CH340G
• Darbinė įtampa: 5 V
• Įėjimo įtampa (rekomenduojama): 7–12 V DC
• Įėjimo įtampa (ribinė): 6–20 V DC
• Skaitmeniniai I/O kontaktai: 14 (6 su PWM)
• Analoginiai įėjimo kontaktai: 6
• Flash atmintis: 32 KB (0,5 KB užima bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Laikrodžio dažnis: 16 MHz
• Nuolatinė srovė vienam I/O kontaktui: 20 mA
• Nuolatinė srovė 3,3 V kontaktui: 50 mA
• USB jungtis: USB-B
• Maitinimo lizdas: 2,1 mm centrinis teigiamas DC lizdas
• Suderinamumas: Arduino UNO R3

Kam tinka

Pradedantiesiems, kurie mokosi programuoti mikrovaldiklius, ir pažengusiems, kurie kuria prototipus bei nori vėliau perkelti jau suprogramuotą lustą į savo gaminį. Taip pat puikus pasirinkimas mokykloms ir būreliams, kur plokštė naudojama daugelio mokinių paeiliui.

Patarimas: prieš išimdami ATmega328P iš lizdo, ištraukite maitinimo kabelį ir palaukite, kol plokštė atvės. Antro lusto įsigijimas leidžia turėti atskirą programą kiekvienam projektui – tereikia pakeisti mikroschemą lizde.
