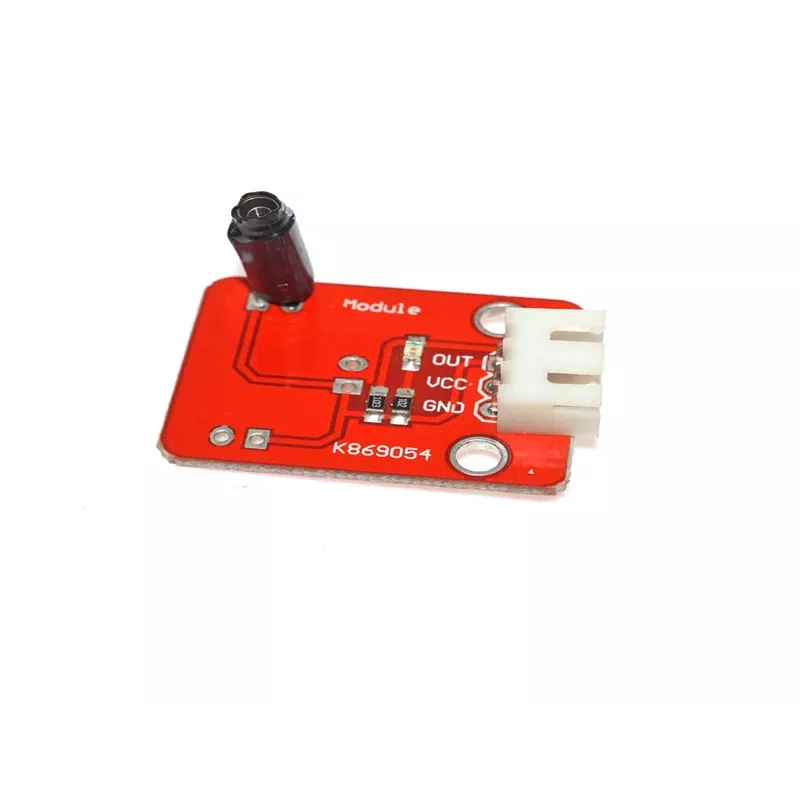

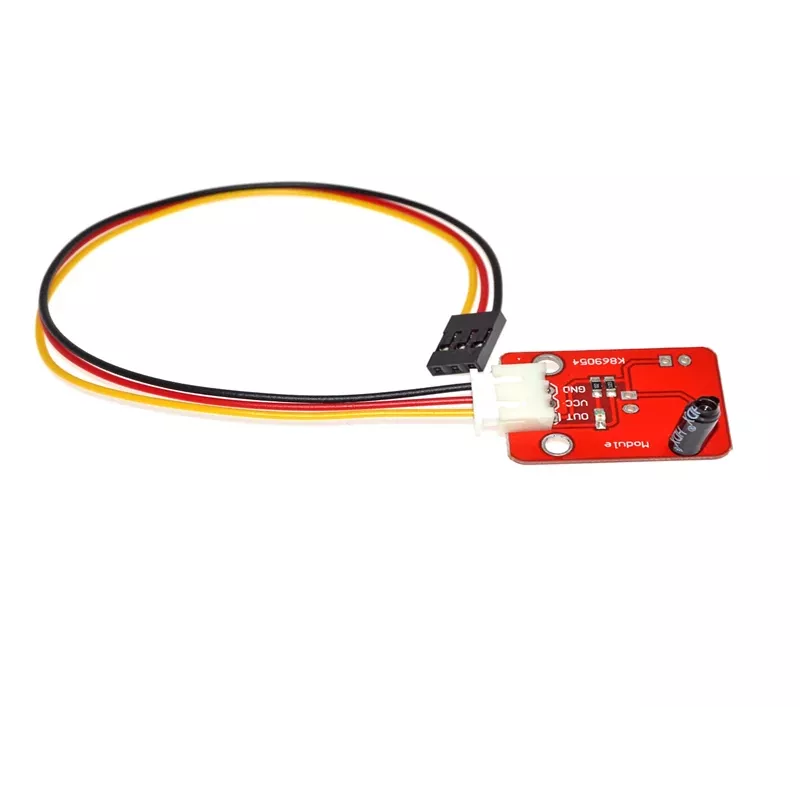

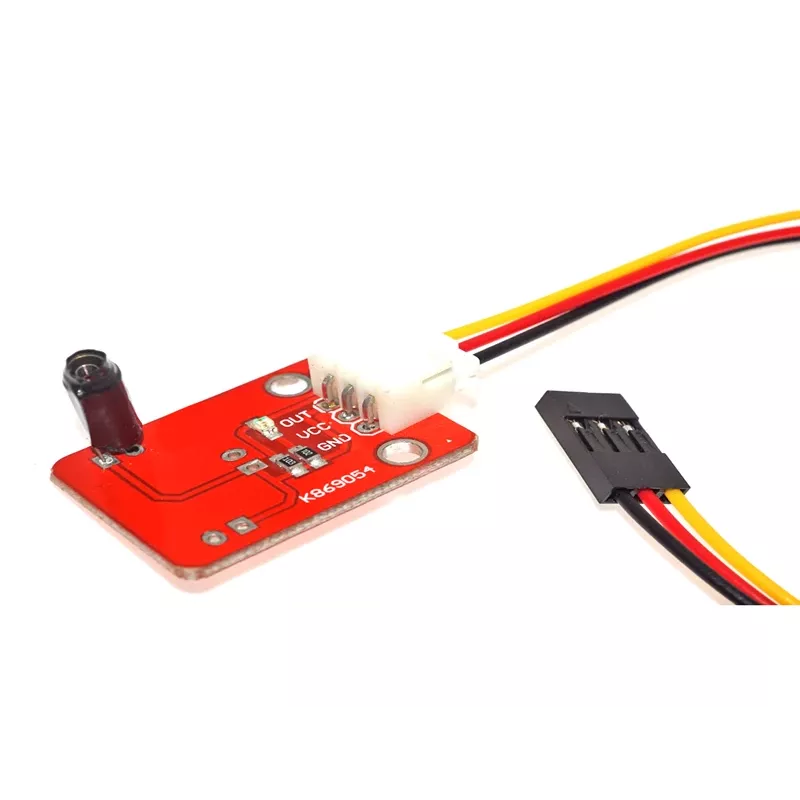

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1)

Ar jūsų „pasidaryk pats“ projektui reikia „jutimo“ pojūčio? Šis mažytis, bet itin jautrus vibracijos modulis gali aptikti net menkiausią drebėjimą – nuo durų trinktelėjimo iki variklio vibracijos. Jis puikiai tinka signalizacijoms, judesio detektoriams ar net išmaniems namų sprendimams kurti.

Kodėl verta rinktis šį modulį?

Nereikia sukti galvos su analoginiais signalais – šis modulis iš karto duoda skaitmeninį atsaką: „jaučiu vibraciją“ arba „tylu“. Jį lengva prijungti prie bet kurio Arduino ar Raspberry Pi, o reguliuojamas jautrumas leidžia pritaikyti prie konkrečios situacijos – nuo švelnaus palietimo iki stipraus smūgio.

Kam jis tinka?

• Apsaugos sistemoms – durų, langų atidarymo ar daužymo detekcijai
• Šviesos ar garso signalizacijai, kai kas nors paliečia objektą
• Robotikoje – kliūčių ar susidūrimų aptikimui
• Mokymuisi – puikus būdas suprasti, kaip veikia vibracijos jutikliai

Pagrindinės specifikacijos

• Jutiklio lustas: SW-420
• Lyginimo lustas: LM393
• Maitinimo įtampa: 3,3 V – 5 V DC
• Išėjimo tipas: skaitmeninis (DO), aktyvus žemas lygis vibracijos metu
• Jautrumo reguliavimas: taip, potenciometru
• Indikatoriai: maitinimo ir skaitmeninio išėjimo LED
• Prijungimo kontaktai: VCC, GND, DO
• Ramybės srovė: ~5 mA
• Aktyvi srovė: ~15 mA
• Tvirtinimo anga: 1x M3
• Modulio matmenys: 32 mm x 14 mm
• Darbinė temperatūra: nuo -10°C iki +50°C

Kaip naudoti?

Prijunkite VCC prie 3,3 V arba 5 V, GND prie žemės, o DO prie skaitmeninio įėjimo. Sukdami potenciometrą reguliuokite jautrumą – pagal laikrodžio rodyklę jautrumas didėja. Išbandykite su lengvu bakstelėjimu ir, jei reikia, priveržkite modulį M3 varžtu, kad jis nejudėtų.

Patarimas: kad išvengtumėte klaidingų signalų, modulį pritvirtinkite prie stabilaus paviršiaus ir jautrumą nustatykite taip, kad jis reaguotų tik į norimą vibracijos lygį. Jei naudojate su 3,3 V mikrovaldikliu, gali prireikti ištraukiamojo rezistoriaus DO linijoje.
