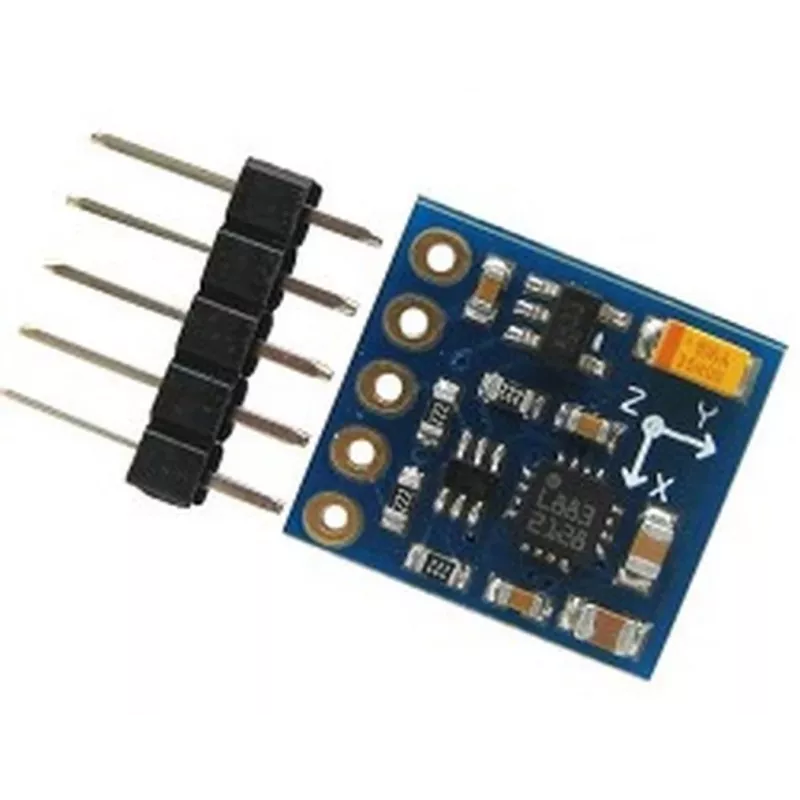

ALLNET 4duino 3 ašių kompaso modulis (ALL_OY_3249-1)

Kai reikia tiksliai nustatyti kryptį, šis modulis su Honeywell HMC5883L jutikliu tampa tavo projekto akimis. Jo kompaktiška plokštė su tvirtinimo angomis lengvai įsiterps į bet kurį maketą – nuo nedidelio roboto iki bepiločio orlaivio.

Kodėl verta rinktis

• Honeywell HMC5883L 3 ašių magnetometras – patikimas ir jautrus
• I2C sąsaja (SDA, SCL) – paprastas prijungimas prie Arduino, Raspberry Pi ar kitų mikrovaldiklių
• 3V–5V maitinimo įtampa su integruotu stabilizatoriumi – lankstus naudojimas
• 12 bitų ADC – skiriamoji geba iki 0,5 mG
• Pasirenkamas stiprinimas nuo ±1,3 iki ±8,1 Gauss
• Kompaktiška plokštė su tvirtinimo angomis – lengva montuoti

Kaip naudoti

Prijunk VCC, GND, SDA ir SCL prie savo mikrovaldiklio – modulis iškart pradės teikti krypties duomenis. Jis puikiai tinka elektroniniam kompasui, robotų orientacijai, dronų stabilumui ar bet kokiam projektui, kur reikia jausti magnetinį lauką. 5V tolerantiškos I2C linijos palengvina suderinamumą tiek su 3,3V, tiek su 5V sistemomis.

Techninė specifikacija

• Jutiklio lustas: Honeywell HMC5883L
• Ašys: 3 (X, Y, Z)
• Sąsaja: I2C
• Maitinimo įtampa: 3V–5V DC
• Loginė įtampa: 3,3V (5V tolerantiška I2C)
• Magnetinio lauko diapazonas: ±1,3 iki ±8,1 Gauss (pasirenkamas)
• Skiriamoji geba: 12 bitų ADC
• Duomenų išvesties dažnis: iki 160 Hz
• Srovės suvartojimas: 100–200 µA (matavimo režimu)
• Darbinė temperatūra: -30°C iki +85°C
• Tvirtinimo angos: yra

Kam tinka

Šis modulis skirtas tiek pradedantiesiems, tiek patyrusiems elektronikos entuziastams, kurie kuria su orientacija susijusius projektus. Jis puikiai tiks Arduino, Raspberry Pi ar kitų mikrovaldiklių mėgėjams, taip pat tiems, kurie konstruoja robotus, dronus ar nori pridėti kompaso funkciją prie savo įrenginio.

Patarimas: montuodamas modulį, venk šalia esančių feromagnetinių medžiagų (pvz., geležies varžtų) – jos gali iškraipyti magnetinį lauką ir pakenkti kompaso tikslumui. Kalibruok jutiklį su programa, kad gautum kuo tikslesnius duomenis.
