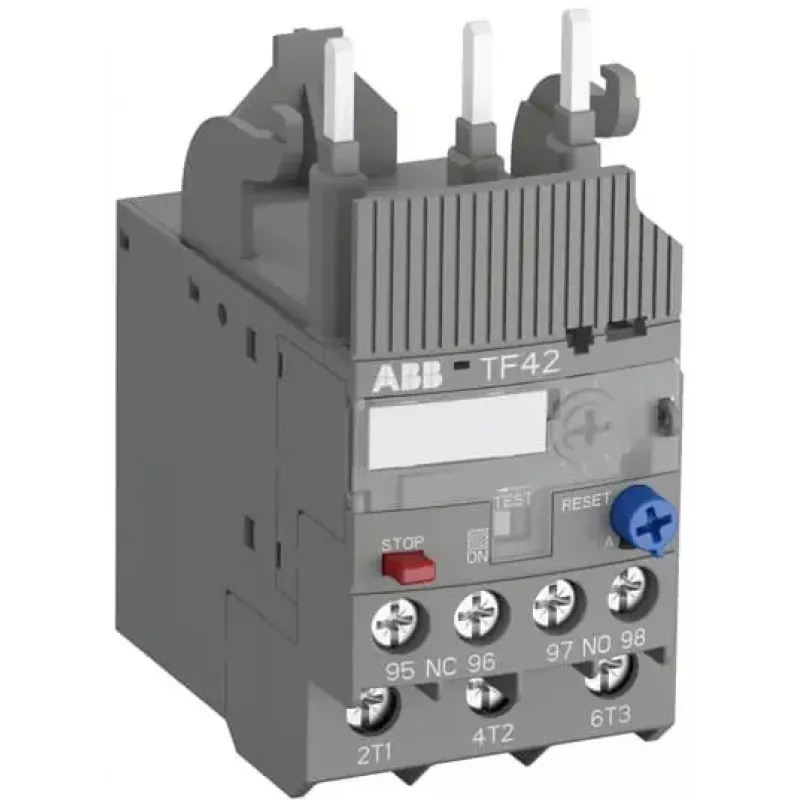

ABB TF42-24 šiluminė perkrovos relė, 18-24 A, 690 V kintamoji srovė, 3 polių, 10 klasė

Ar jūsų varikliai kartais perkaista ir sustoja pačiu netinkamiausiu momentu? ABB TF42-24 šiluminė perkrovos relė – tai jūsų patikimas sarginis, kuris nuolat stebi srovę ir apsaugo variklį nuo perkrovų bei fazės dingimo. Su šia rele galite būti ramūs – jūsų įranga veiks sklandžiai, o brangūs remontai liks praeityje.

Privalumai

Ši relė ne tik apsaugo nuo perkrovų, bet ir reaguoja į fazės dingimą – tai ypač svarbu trifaziams varikliams. Jos 10 klasės charakteristika užtikrina greitą atsaką į perkrovas, todėl variklis nespėja perkaisti ir sugadinti izoliacijos. Galite rinktis rankinį arba automatinį atstatymą – priklausomai nuo jūsų valdymo schemos poreikių. Kompaktiškas dizainas leidžia montuoti tiesiai prie ABB kontaktorių arba atskirai, taupant vietą skirstomajame skyde.

Kam tinka

• Variklių apsaugai pramoninėse valdymo spintose
• Siurbliams, ventiliatoriams, konvejeriams ir kompresoriams
• Sistemoms, atitinkančioms IEC/EN 60947, UL 60947 ir CSA 22.2 No. 60947 standartus
• Naudojimui su ABB AF09-AF38, A9-A40 ir AX09-AX40 kontaktoriais

Pagrindinės specifikacijos

• Nustatymo diapazonas: 18,0 - 24,0 A
• Vardinė darbinė įtampa: 690 V kintamoji srovė
• Vardinė izoliacijos įtampa: 690 V kintamoji srovė
• Vardinė impulsinė įtampa: 6 kV
• Polių skaičius: 3
• Atjungimo klasė: 10 klasė
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo tipas: rankinis ir automatinis
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Jungimo tipas: varžtiniai gnybtai
• Galios nuostoliai: 4,5 W
• Montavimas: tiesiai prie kontaktoriaus arba atskirai
• Jautrumas fazės dingimui: taip
• Standartai: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947
• Vardinis dažnis: 50/60 Hz

Rekomendacijos

Kad užtikrintumėte optimalią variklio apsaugą, TF42-24 derinkite su suderinamu ABB kontaktoriu iš AF, A arba AX serijų. Pasirinkite relę, kurios nustatymo diapazonas apima visą variklio darbinę srovę. Montuokite korpuse su tinkama ventiliacija, kad aplinkos temperatūra išliktų -25 iki +60 °C ribose. Reguliariai tikrinkite jungtis ir išbandykite perkrovos atjungimo funkciją techninės priežiūros metu.
