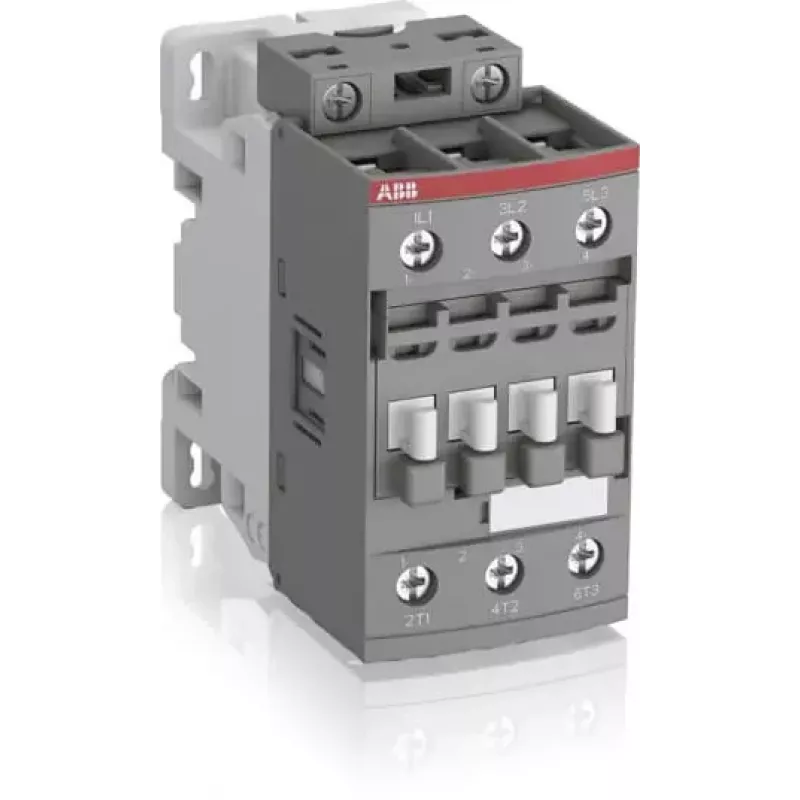

ABB AF38-30-00-11 kontaktorius, 38 A, 3 polių, 3 NO, 24-60 V AC / 20-60 V DC ritė

Pirmas dalykas, kurį pastebėsite, yra kompaktiškas korpusas, slepiantis galingą širdį – ABB AF38-30-00-11 kontaktorius sukurtas tiems, kurie vertina patikimumą ir paprastumą. Šis 3 polių kontaktorius su 38 A (AC-3) vardine srove ir 18,5 kW galia esant 400 V puikiai tinka trifaziams varikliams iki 18,5 kW valdyti – nuo siurblių iki ventiliacijos sistemų.

Kam jis skirtas

Šis kontaktorius – idealus pasirinkimas skydų gamintojams, sistemų integratoriams ir priežiūros inžinieriams, ieškantiems patikimo, erdvę taupančio sprendimo variklių valdymui, šildymui, apšvietimui ar bendrai pramoninei automatikai. Jis pravers ten, kur svarbus platus ritės įtampų diapazonas, didelė elektrinė ištvermė ir atitiktis tarptautiniams standartams.

Pagrindinės savybės

• Vardinė veikimo srovė: 38 A (AC-3, iki 440 V)
• Vardinė galia: 18,5 kW esant 400 V (AC-3)
• Trys pagrindiniai poliai, paprastai atviri (3 NO)
• Plačia diapazono elektroninė ritė: 24-60 V AC (50/60 Hz) arba 20-60 V DC
• Didelė elektrinė ištvermė: 1,5 mln. ciklų (AC-3)
• Mechaninė ištvermė: 10 mln. ciklų
• Kompaktiški matmenys, tvirtinimui ant DIN bėgelio arba varžtais
• IP20 apsauga, tinka uždaroms skydinėms
• Atitinka IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Specifikacijos

• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbiniai kontaktai: nėra
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė trumpojo jungimo srovė (Icw, 1 s): 600 A
• Gnybtų tipas: varžtiniai gnybtai
• Tvirtinimas: DIN bėgelis (35 mm) arba varžtais
• Darbinės temperatūros diapazonas: nuo -40 iki +70 °C
• Standartai: IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

Patarimai

Kad prailgintumėte tarnavimo laiką, montuokite kontaktorių švariame, sausame korpuse su tinkama ventiliacija. Naudokite tinkamus kabelių antgalius ir priveržimo momentus pagal ABB rekomendacijas. Platus ritės įtampų diapazonas leidžia tą patį kontaktorių naudoti su skirtingomis valdymo įtampomis, taip supaprastinant atsarginių dalių valdymą. Prieš paleisdami variklį, įsitikinkite, kad vardinė srovė ir galia atitinka jūsų variklio apkrovos charakteristikas.

Patarimas: dėl plataus ritės įtampų diapazono šis kontaktorius yra universalus – jį galite naudoti tiek 24 V, tiek 60 V sistemose be papildomų keitimų.
