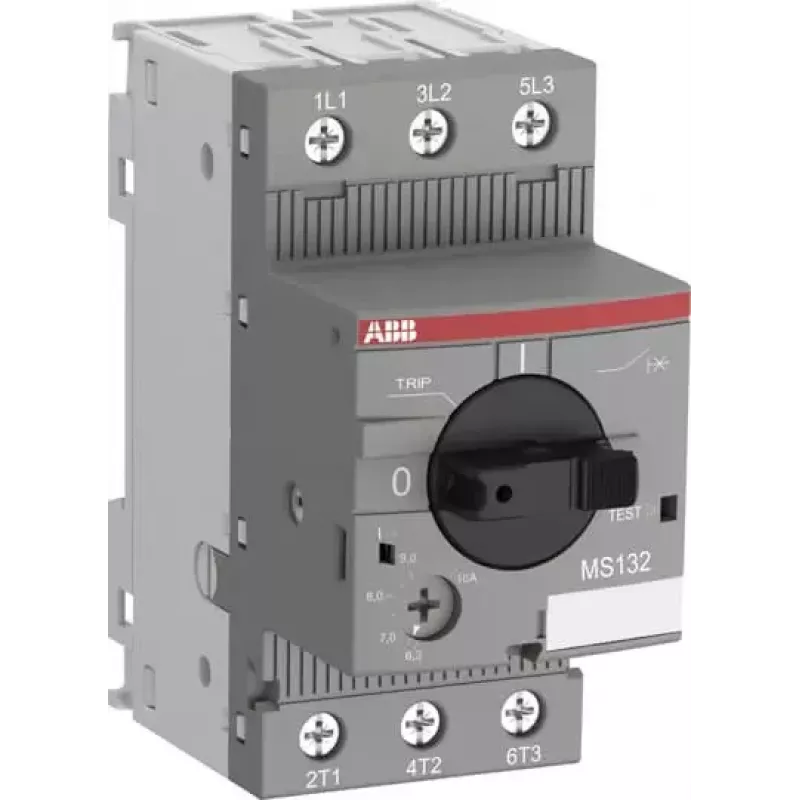

ABB MS132-0.25 rankinis variklio apsaugos jungiklis - 0,16-0,25 A, 3 polių, 10 klasė, 690V

Kai reikia apsaugoti nedidelį trifazį variklį nuo perkrovos ir trumpojo jungimo, ABB MS132-0.25 rankinis variklio apsaugos jungiklis yra kompaktiškas ir patikimas sprendimas. Šis įrenginys užtikrina tikslią apsaugą varikliams iki 0,06 kW esant 400 V įtampai, o jo reguliuojamas šiluminės perkrovos diapazonas nuo 0,16 iki 0,25 A leidžia lengvai pritaikyti jį prie konkretaus variklio poreikių. Vos 45 mm plotis taupo vietą skirstomųjų spintų DIN bėgelyje, o 100 kA trumpojo jungimo galia suteikia ramybės net sudėtingomis sąlygomis.

Kam jis skirtas

Šis variklio apsaugos jungiklis puikiai tinka skirstomųjų spintų gamintojams, techninės priežiūros specialistams ir įrenginių gamintojams, kuriems reikia kompaktiško, didelės pertraukimo galios apsaugos įtaiso mažiems trifaziams varikliams. Jis naudojamas siurbliuose, ventiliatoriuose, konvejeriuose ir staklėse, kur būtina patikima variklio apsauga ir greitas montavimas.

Pagrindiniai privalumai

• Šiluminė perkrovos apsauga su reguliavimo diapazonu 0,16–0,25 A ir 10 klasės atpalaidavimu
• Fiksuota trumpojo jungimo atpalaidavimo srovė maždaug 13 x Ie – greitas gedimų pašalinimas
• Didelė trumpojo jungimo pertraukimo galia: 100 kA esant 400 V kintamajai įtampai
• Trijų polių perjungimas su varžtiniais gnybtais – saugus laidų sujungimas
• Montavimas ant DIN bėgelio arba varžtais – lankstus įrengimas
• IP20 apsauga pagrindinės grandinės gnybtuose
• Platus darbinės temperatūros diapazonas: nuo -25 iki +70 °C

Specifikacijos

• Gaminio tipas: rankinis variklio apsaugos jungiklis (variklio apsaugos jungiklis)
• Vardinė darbinė srovė Ie: 0,16–0,25 A
• Vardinė darbinė įtampa Ue: 690 V kintamoji
• Vardinė izoliacijos įtampa Ui: 690 V
• Vardinė impulsinė įtampa Uimp: 6 kV
• Polių skaičius: 3
• Trumpojo jungimo pertraukimo galia Ics esant 400 V kintamajai: 100 kA
• Apsaugos laipsnis: IP20 (pagrindinės grandinės gnybtai)
• Montavimas: DIN bėgelis arba varžtais
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis patvarumas: 100 000 operacijų
• Mechaninis patvarumas: 100 000 operacijų
• Standartai: IEC/EN 60947-1, 60947-2, 60947-4-1
• Tinka variklio galiai esant 400 V: 0,06 kW

Patarimai

Visada nustatykite šiluminės perkrovos reguliatorių pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Kad apsauga būtų patikima, įsitikinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija įtaiso pertraukimo galios. Naudokite tinkamus atsuktuvus ir priveržimo momentą, kad užtikrintumėte IP20 apsaugą ir išvengtumėte perkaitimo.
