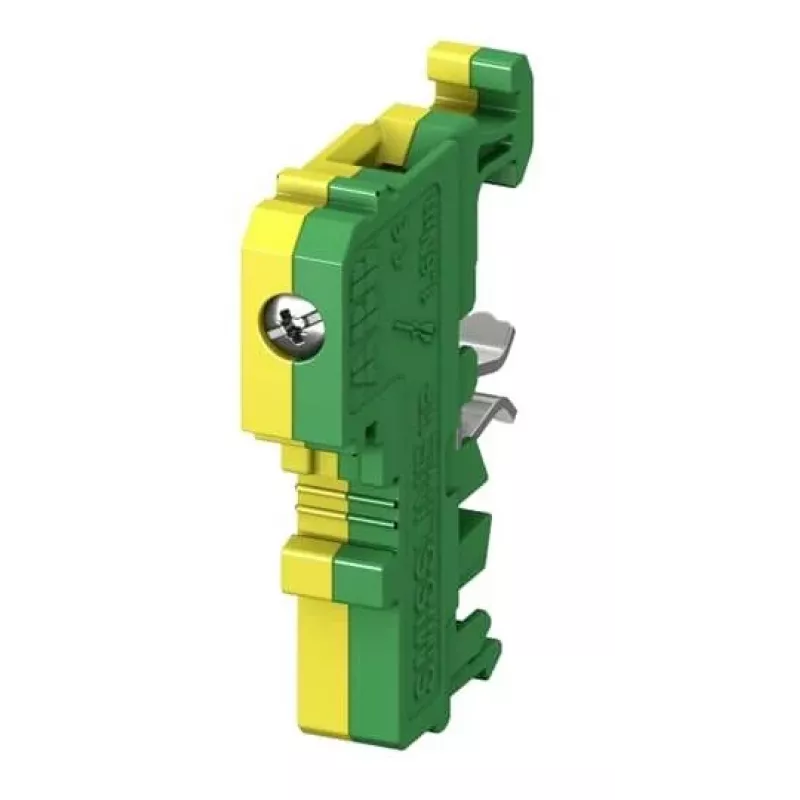

ABB SMISSLINE TP apsauginio įžeminimo gnybtų blokas 10 mm² varžtinis spaustukas žalias-geltonas ZLS919 (2CCA183441R0001)

Kai skirstomojoje spintoje naudojate ABB SMISSLINE TP sistemą, apsauginio įžeminimo (PE) prijungimas turi būti nepriekaištingas – nuo to priklauso ne tik įrangos, bet ir žmonių saugumas. Šis ABB gnybtų blokas leidžia greitai ir patikimai prijungti PE laidininką iki 10 mm², tiesiog užmaunant jį ant šynos be jokių įrankių.

Kodėl verta rinktis

• Specialiai sukurtas SMISSLINE TP šynai – jokių papildomų laikiklių ar modifikacijų.
• Varžtinis spaustukas užtikrina tvirtą ir ilgaamžę laidininko jungtį.
• Žaliai-geltona spalva iškart atpažįstama kaip apsauginio įžeminimo taškas.
• Montuojamas tiesiog užmaunant – sutaupysite laiko ir pastangų.
• Atitinka 63 A / 400 V AC reikalavimus, tinka daugeliui buitinių ir pramoninių instaliacijų.

Kam tinka

Elektrikams ir skydų surinkėjams, dirbantiems su ABB SMISSLINE TP sistema, kuriems reikia greito ir saugaus PE prijungimo sprendimo. Tinka tiek naujoms instaliacijoms, tiek esamų skydų atnaujinimui.

Pagrindinės specifikacijos

• Gaminio tipas: gnybtų blokas
• Funkcija: apsauginis įžeminimas (PE)
• Sistema: SMISSLINE TP
• Prijungimo tipas: varžtinis spaustukas
• Vardinis laidininko skerspjūvis: 10 mm²
• Prijungimų skaičius: 1
• Polių skaičius: 1
• Montavimas: užmaunamas ant SMISSLINE TP šynos
• Spalva: žalia-geltona
• Vardinė įtampa: 400 V AC
• Vardinė srovė: 63 A
• Užteršimo laipsnis: 3
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: poliamidas
• Laidžioji medžiaga: vario lydinys
• Priveržimo momentas: 1,2 Nm
• Nuizoliavimo ilgis: 12 mm
• Suderinamumas: ABB SMISSLINE TP šynų sistema

Kaip naudoti

Prieš montuodami įsitikinkite, kad šyna yra be įtampos. Nuimkite laidininko izoliaciją 12 mm ilgiu, įkiškite jį į spaustuką ir priveržkite 1,2 Nm momentu. Tada tiesiog užmaukite bloką ant šynos – jis užsifiksuos vietoje. Patikrinkite, ar jungtis tvirta, ir galite tęsti darbus.

Patarimas: visada naudokite momentinį raktą, kad priveržtumėte varžtą tiksliai 1,2 Nm – per stiprus priveržimas gali pažeisti laidininką, o per silpnas – sukelti blogą kontaktą. Taip pat nepamirškite, kad prieš bet kokius darbus su šyna būtina atjungti maitinimą.
