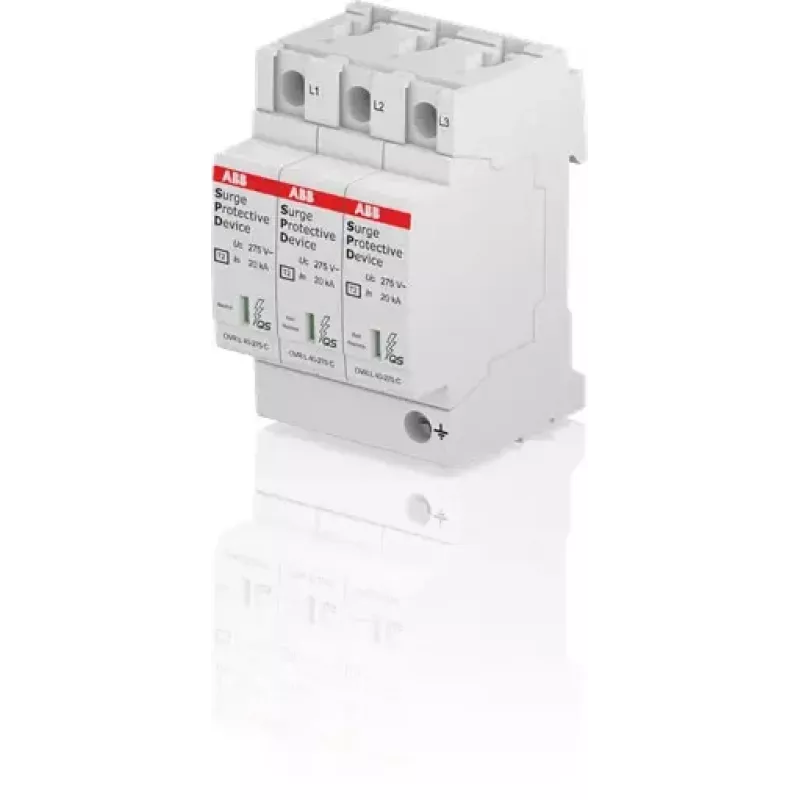

ABB OVR T2 3L 40-275 P QS 2 tipo viršįtampių apsaugos įtaisas 2CTB803873R2400

Skydinės įrangos montuotojams ir pramoninių objektų elektrikams, kuriems tenka apsaugoti trijų fazių tinklus nuo žaibo ir perjungimo viršįtampių, ABB OVR T2 3L 40-275 P QS yra patikimas sprendimas. Šis 2 tipo viršįtampių apsaugos įtaisas su 3 poliais ir nuliniu laidininku (3P+N) skirtas 275 V AC sistemoms ir gali atlaikyti iki 40 kA (8/20 µs) impulsinę srovę vienai fazei. Metalooksidinių varistorių (MOV) technologija sureaguoja greičiau nei per 25 ns ir apriboja viršįtampius iki mažiau nei 1,5 kV, taip apsaugodama jautrią įrangą.

Privalumai

Didelis iškrovos pajėgumas ir žaibiška reakcija – tai, ko reikia norint apsaugoti brangią įrangą nuo netiesioginių žaibo smūgių ir perjungimo viršįtampių. Integruotas terminis atjungiklis ir dviejų spalvų (žalias/raudonas) vizualinis indikatorius leidžia iš karto įvertinti įtaiso būklę, o nuotolinio signalizavimo kontaktas leidžia integruoti jį į stebėjimo sistemas. Kompaktiškas DIN bėgelio tvirtinimas taupo skydo vietą ir pagreitina montavimą.

Kam tinka

• Trijų fazių skirstomiesiems skydams su nuliniu laidininku
• Pramoniniams valdymo skydams ir automatikos sistemoms
• Komercinių pastatų elektros instaliacijoms
• Įrangos apsaugai pagal IEC 61643-11 standartą

Pagrindinės specifikacijos

• SPD tipas: 2 tipas
• Polių skaičius: 3P+N
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): < 1,5 kV
• Technologija: metalooksidinis varistorius (MOV)
• Montavimas: DIN bėgelis (35 mm)
• Nuotolinis signalizavimas: yra
• Atitiktis standartams: IEC 61643-11
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 iki +80 °C
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Reakcijos laikas: < 25 ns
• Terminis atjungiklis: integruotas
• Vizualinis būsenos indikatorius: yra (žalias/raudonas)

Naudojimo patarimai

Montuokite šį SPD pagrindiniame trijų fazių instaliacijos skirstomajame skydelyje, kad apsaugotumėte žemyninę įrangą nuo netiesioginių žaibo smūgių ir perjungimo viršįtampių. Jei reikalinga visapusiška apsauga, užtikrinkite tinkamą koordinavimą su priešsroviniu 1 tipo SPD.
