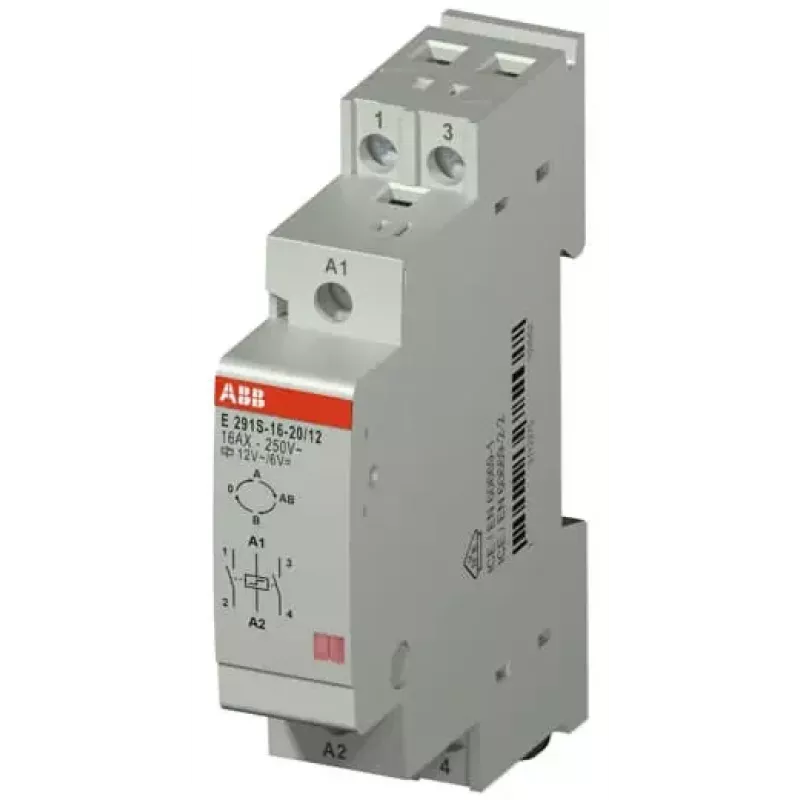

ABB E291S-16-20/12 impulsinis jungiklis 12 V AC 16 A 2NO 2TAZ313000R2052

Kai laiptinėje, koridoriuje ar viešbučio fojė reikia įjungti šviesą iš kelių vietų, praverčia patikimas impulsinis jungiklis. ABB E291S-16-20/12 – tai kompaktiškas 2NO kontaktų impulsinis relė, valdomas 12 V AC ritė, skirtas 16 A apkrovai prie 250 V AC. Jis montuojamas ant standartinės DIN bėgelio, tad puikiai tinka tiek namų skydinėje, tiek komerciniuose skirstomuosiuose punktuose.

Kodėl verta rinktis

• 2NO (du normaliai atviri) kontaktai leidžia valdyti dvi atskiras grandines arba vieną didesnės galios apkrovą.
• 16 A vardinė srovė – pakanka galingesniems apšvietimo sprendimams.
• 12 V AC valdymo įtampa užtikrina saugų valdymą nuotoliniais mygtukais.
• Energiją sunaudoja tik perjungimo metu – jokio nuolatinio budėjimo režimo švaistymo.
• 150 000 elektros ir 1 000 000 mechaninių ciklų – ilgaamžiškumas, kuriuo galima pasitikėti.

Techniniai duomenys

• Kontaktų konfigūracija: 2NO
• Vardinė srovė: 16 A
• Valdymo įtampa: 12 V AC
• Darbinė įtampa: 250 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulių skaičius: 1
• Apsaugos laipsnis: IP40 (korpusas), IP20 (gnybtai)
• Gnybtai: varžtiniai
• Laidų skerspjūvis: 1,5–10 mm² (pagrindinė grandinė), 0,75–2,5 mm² (valdymo grandinė)
• Darbinė temperatūra: nuo -25 iki +55 °C

Kur pritaikysite

Šis impulsinis jungiklis puikiai tinka laiptinių apšvietimui, kai šviesą reikia įjungti iš kelių aukštų. Taip pat – biurų ir viešbučių koridoriuose, kur apšvietimas valdomas iš kelių vietų. Dėl kompaktiško vieno modulio pločio jis lengvai telpa net ir mažose skirstomosiose dėžutėse.

Kaip naudoti

Sumontuokite ant DIN bėgelio skirstomajame punkte. Prijunkite 12 V AC maitinimo šaltinį ar transformatorių prie ritės gnybtų, o apšvietimo grandinę – prie 2NO kontaktų. Valdymui naudokite standartinius mygtukus su grįžtamuoju kontaktu. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimas: kadangi ritė maitinama 12 V AC, pasirinkite kokybišką transformatorių, atitinkantį jūsų valdymo grandinės ilgį ir mygtukų skaičių. Jei valdymo linija ilga, įvertinkite įtampos kritimą – kartais verta naudoti didesnio skerspjūvio laidą.
