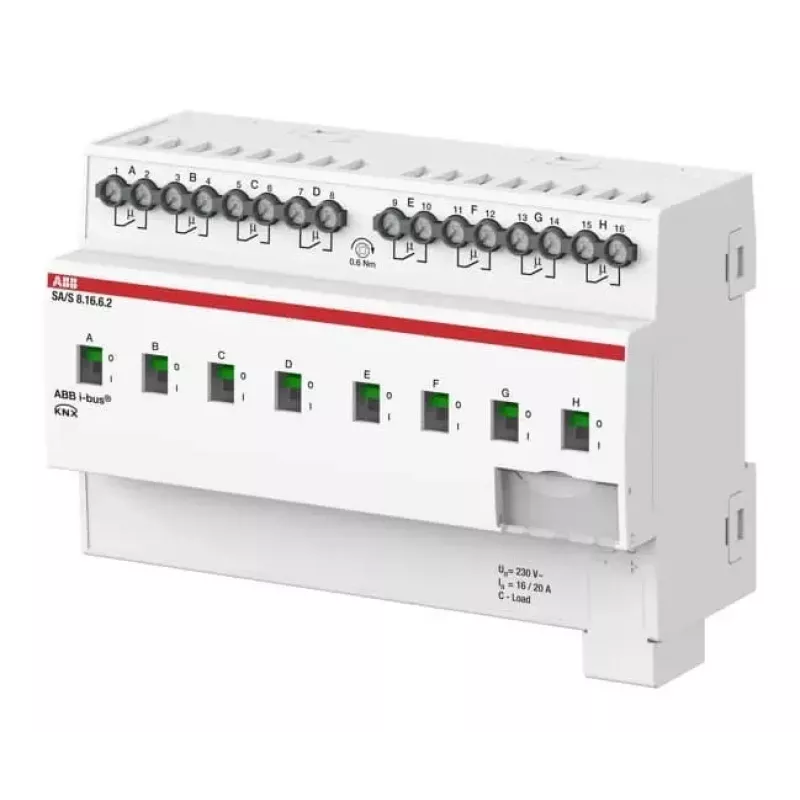

ABB SA/S8.16.6.2 8 kanalų perjungimo aktorius 16A C-Load, DIN bėgelis, KNX 2CDG110271R0011

Elektrikams ir pastatų automatizavimo specialistams, kuriems tenka sujungti daug apšvietimo ar kitų elektros grandinių, dažnai trūksta vietos skydelyje. ABB SA/S8.16.6.2 perjungimo aktorius išsprendžia šią problemą – jame telpa net aštuoni nepriklausomi 16 A kanalai, užimantys vos 4 modulių plotį ant DIN bėgelio. Kiekvienas išėjimas turi potencialo neturintį normaliai atvirą kontaktą, tinkantį varžinėms, indukcinėms ir talpinėms apkrovoms iki 140 µF. Tai leidžia valdyti apšvietimą, šildymo, vėdinimo ir oro kondicionavimo įrangą bei kitus elektros prietaisus tiek gyvenamuosiuose, tiek komerciniuose pastatuose.

Kam skirtas

Šis aktorius skirtas sistemų integratoriams, elektrikams ir pastatų automatizavimo profesionalams, kuriems reikia patikimo, didelio tankio perjungimo sprendimo KNX instaliacijose. Jis puikiai tinka projektams, kur skydelyje vietos nedaug, bet reikia individualiai valdyti daug apkrovų.

Pagrindinės savybės

• Aštuoni nepriklausomi perjungimo išėjimai, kiekvienas iki 16 A
• Palaiko varžines, indukcines ir talpines apkrovas (C-Load) iki 140 µF
• Kompaktiškas montavimas ant DIN bėgelio – užima tik 4 modulius
• Rankinis valdymas mygtukais, patogus testavimui ir paleidimui
• Būsenos grįžtamasis ryšys per KNX magistralę stebėjimui ir loginėms funkcijoms
• Integruotos funkcijos: perjungimas, scenarijų valdymas, laiko funkcijos, centrinės funkcijos ir loginės operacijos

Specifikacijos

• Magistralės sistema: KNX (TP)
• Išėjimų skaičius: 8
• Vardinė srovė vienam išėjimui: 16 A
• Perjungimo įtampa: 230 V AC / 250 V AC
• Kontakto tipas: potencialo neturintis, normaliai atviras (NO)
• Maks. talpinė apkrova: 140 µF esant 230 V AC
• Trumpojo jungimo srovės atsparumas: 3 kA
• Darbinė įtampa (magistralė): 21–30 V DC
• Energijos suvartojimas (magistralė): maks. 10 mA
• Jungčių tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis (MDRC), plotis 4 TE
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -5 iki +45 °C

Kaip naudoti

Sumontuokite aktorių ant DIN bėgelio skydelyje ir prijunkite prie KNX magistralės. Prie kiekvieno iš aštuonių išėjimų prijunkite norimą apkrovą – apšvietimą, ventiliatorių, siurblį ar kitą elektros prietaisą. Konfigūruokite kanalus per ETS programinę įrangą, priskirdami jiems grupių adresus ir norimas funkcijas. Paleidimo metu naudokite rankinius mygtukus kiekvienam kanalui testuoti nepriklausomai nuo magistralės.

Patarimai

Naudodami aktorių su talpinėmis apkrovomis, tokiomis kaip LED maitinimo šaltiniai ar elektroniniai balastai, įsitikinkite, kad bendra įjungimo srovė neviršija vardinės 140 µF. Didelėse instaliacijose sugrupuokite kelis aktorius toje pačioje KNX linijoje ir naudokite integruotas logines funkcijas, kad sumažintumėte magistralės srautą. Taip pat nepamirškite palikti pakankamai vietos skydelyje vėdinimui, nes įrenginys gali įkaisti esant didelei apkrovai.
