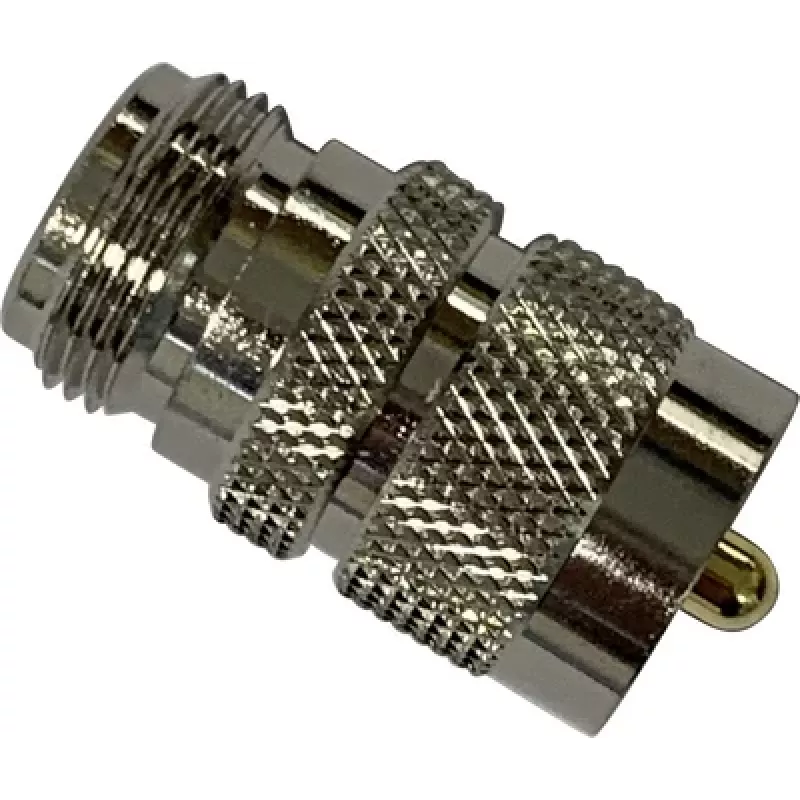

Wittenberg Antennen UG83 UHF kištukas – N lizdas adapteris 103504

50 omų varža ir dažnių diapazonas nuo DC iki 1 GHz – štai ką užtikrina Wittenberg Antennen UG83 adapteris. Jis skirtas sujungti UHF (PL-259) kištuką su N tipo lizdu, todėl puikiai tinka radijo mėgėjams, antenų montuotojams ir tiems, kurie naudoja profesionalią matavimo įrangą su N tipo jungtimis.

Kodėl verta rinktis

Auksu padengtas centrinis kontaktas ir PTFE izoliacija užtikrina mažus signalo nuostolius net ir reikliose RF aplinkose. Nikeliu padengtas žalvarinis korpusas yra tvirtas ir atsparus korozijai, o VSWR mažesnis nei 1.3:1 – signalas perduodamas sklandžiai. Adapteris atlaiko 1500 V RMS įtampą ir veikia nuo -55°C iki +155°C temperatūroje.

Kam tinka

• Radijo stoties UHF išėjimui prijungti prie N tipo matavimo prietaisų
• Antenoms su UHF jungtimis sujungti su N tipo kabeliais
• RF matavimo sistemoms, kuriose reikia suderintos varžos perėjimo

Svarbiausios specifikacijos

• Jungtis A: UHF kištukas (PL-259)
• Jungtis B: N lizdas
• Varža: 50 omų
• Korpusas: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliacija: PTFE
• Dažnių diapazonas: DC – 1 GHz
• VSWR: mažiau nei 1.3:1
• Pralaidumo įtampa: 1500 V RMS
• Darbinė temperatūra: -55°C iki +155°C

Kaip naudoti

Adapteris yra tiesaus korpuso, skirtas naudoti linijoje. Tiesiog prisukite UHF kištuką prie vieno galo, o N lizdą – prie kito. Kadangi jis nėra skirtas lauko sąlygoms be papildomo sandarinimo, rekomenduojame jį naudoti patalpose arba apsaugotose vietose.

Patarimas: prieš jungdami patikrinkite, ar visi kontaktai švarūs ir sausi – net ir nedidelis nešvarumas gali pabloginti signalo kokybę aukštais dažniais. Jei naudojate lauke, papildomai apvyniokite jungtį izoliacine juosta arba naudokite apsauginį dangtelį.
