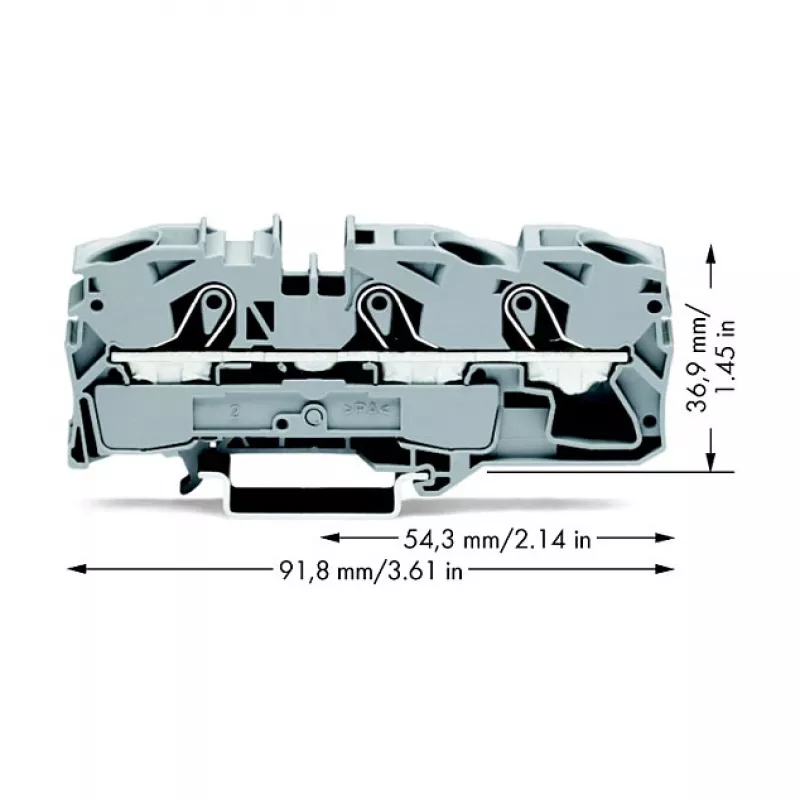

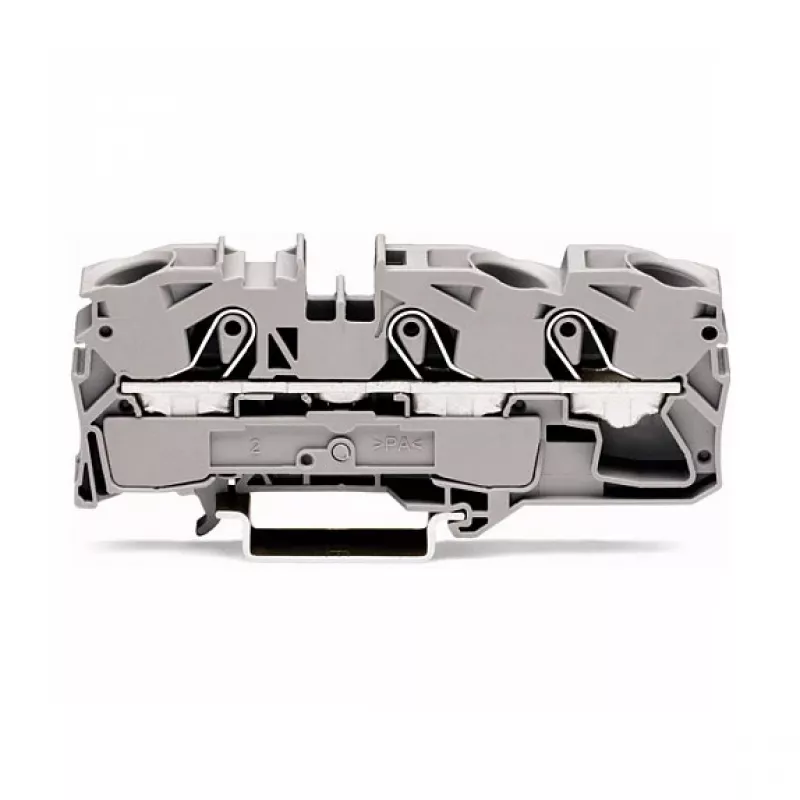

WAGO 2016-1301 Praeinamoji gnybtų jungtis – 12 mm – 91,8 mm – 36,9 mm – 800 V

Ar kada nors teko sukti galvą, kaip greitai ir patikimai sujungti storuosius laidus valdymo spintoje? WAGO 2016-1301 praeinamoji gnybtų jungtis – tai sprendimas, kuris taupo jūsų laiką ir nervus. Jokių atsuktuvų, jokių varžtų – tiesiog įkiškite laidą ir viskas veikia. Puikiai tinka tiek pramoniniams valdymo pultams, tiek namų elektros skydams, kai reikia tvirto ir ilgaamžio ryšio.

Privalumai jūsų kasdieniam darbui

Ši gnybtų jungtis naudoja „Push-in CAGE CLAMP®“ technologiją – tereikia įstumti laidą, ir jis jau tvirtai užfiksuotas. Nereikia jokių specialių įrankių, o tai ypač praverčia, kai dirbate ankštose erdvėse arba reikia greitai atlikti daug jungčių. Kompaktiški matmenys (12 mm plotis, 91,8 mm aukštis, 36,9 mm gylis) leidžia sutaupyti vietos ant DIN-35 bėgelio, o pilka poliamido korpusas su UL94 V-0 degumo klase užtikrina saugumą ir ilgaamžiškumą. Darbinė temperatūra nuo -35 iki +85 °C leidžia naudoti šią jungtį net ir sudėtingomis sąlygomis.

Kam ši jungtis tinka?

• Pramoninių valdymo spintų ir skirstomųjų dėžių montavimui
• Pastatų automatikos sistemoms ir skirstomiesiems skydams
• Mašinų ir įrenginių inžinerijoje, kur reikalingos patikimos praeinančios jungtys
• Elektros instaliacijoms, kai reikia sujungti storesnius laidus (iki 16 mm²)

Pagrindinės specifikacijos

• Tipas: Praeinamoji gnybtų jungtis
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Jungties technologija: Push-in CAGE CLAMP®
• Nominalus skerspjūvis: 16 mm² (AWG 6)
• Laidų skerspjūvis (kieti/suvyti): 0,5 – 16 mm² (AWG 20 – AWG 6)
• Laidų skerspjūvis (ploni gijiniai): 0,5 – 16 mm² (AWG 20 – AWG 6)
• Vardinė įtampa (EN 60947-7-1): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinė srovė (EN 60947-7-1): 76 A
• Tvirtinimas: ant DIN-35 bėgelio
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Degumo klasė: UL94 V-0
• Taršos laipsnis: 3
• Darbinė temperatūra: nuo -35 iki +85 °C
• Nuėmimo ilgis: 18 – 20 mm

Patarimai naudojimui

Norėdami išnaudoti visas šios jungties galimybes, naudokite WAGO žymėjimo juosteles ir priedus. Būtinai laikykitės rekomenduojamo laido nuėmimo ilgio (18–20 mm), kad užtikrintumėte patikimą kontaktą. Ši jungtis puikiai tinka taršos laipsnio 3 aplinkoje, todėl drąsiai naudokite ją ten, kur yra daug dulkių ar drėgmės.
