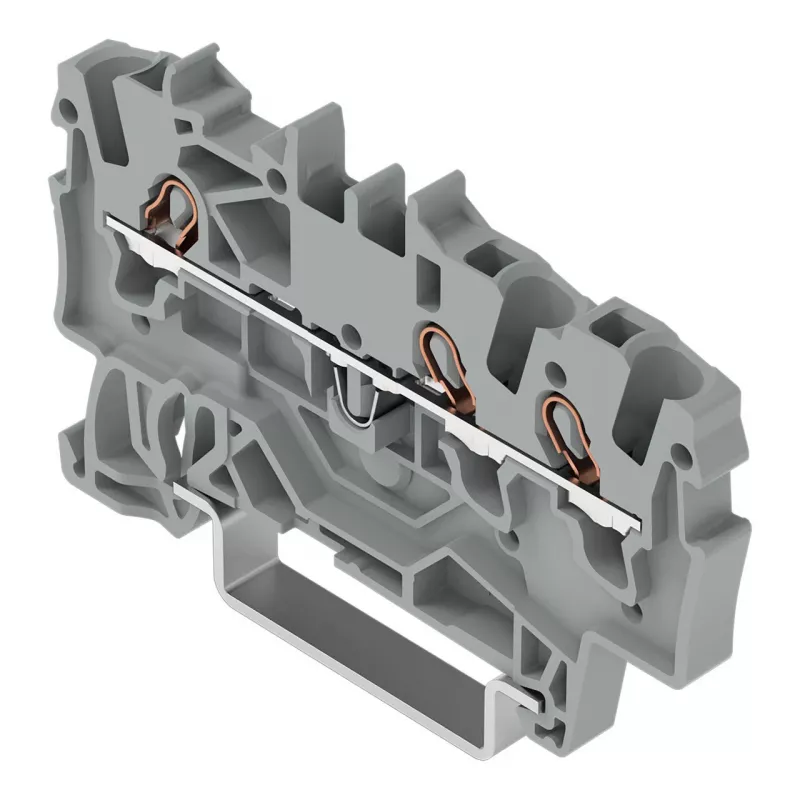

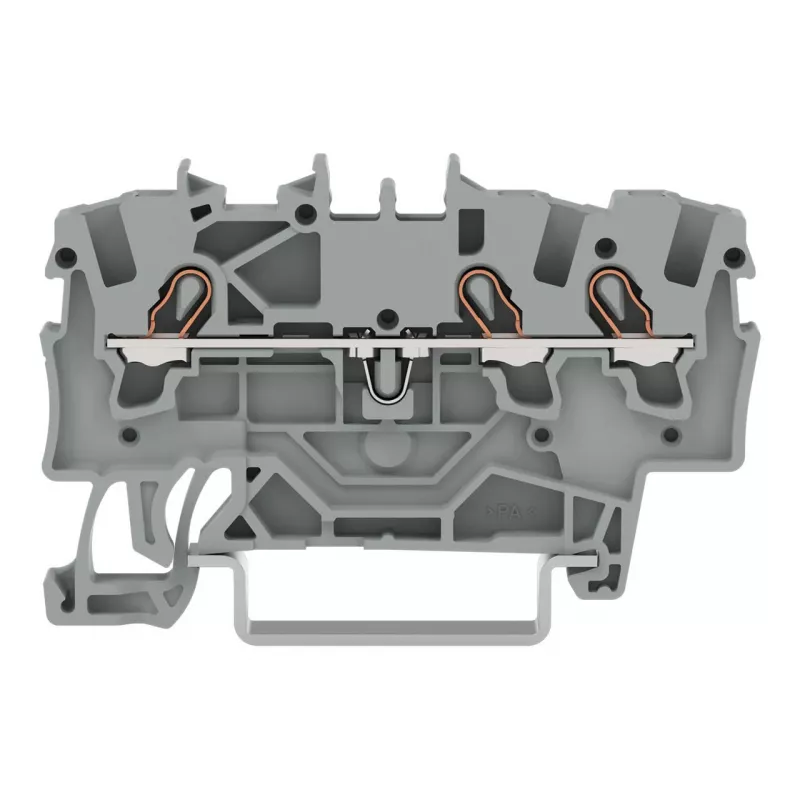

WAGO 2001-1301 3 laidų praėjimo gnybtų blokas, 1,5 mm², Push-in CAGE CLAMP, Ex e II, pilkas

Kai reikia patikimų ir saugių jungčių pavojingose zonose, WAGO 2001-1301 3 laidų praėjimo gnybtų blokas tampa tikru pagalbininku. Jo Push-in CAGE CLAMP® technologija leidžia įkišti laidus be įrankių – tiesiog įspauskite kietą arba su užspaudžiama įvore laidą ir jis tvirtai laikosi. Tai ypač praverčia dirbant spaudžiant terminus, kai kiekviena minutė svarbi.

Kam jis skirtas

Šis gnybtų blokas puikiai tinka skydų gamintojams, mašinų statytojams ir elektrikams, montuojantiems valdymo spintas, paskirstymo dėžes ar įrangą potencialiai sprogioje aplinkoje. Dėl savo kompaktiškumo ir greito prijungimo jis idealus ten, kur reikia daug laidų mažoje erdvėje ir dažnai keičiamos jungtys.

Pagrindiniai privalumai

• 3 laidų praėjimo gnybtų blokas su viena potencialia – lengvai paskirstykite signalą ar maitinimą.
• Push-in CAGE CLAMP®: įkiškite kietą ar su įvore laidą be įrankių – montavimas iki 50% greitesnis.
• Ex e II sertifikatas – tinkamas naudoti padidinto saugumo (Ex e) gaubtuose ir pavojingose zonose.
• Vardinė įtampa 800 V ir srovė 17,5 A (pagal EN) – tinka daugeliui pramoninių valdymo grandinių.
• Kompaktiški matmenys: plotis 4,2 mm, aukštis 59,2 mm, gylis 32,9 mm – taupo vietą DIN bėgyje.
• Pilkas poliamido (PA 66) korpusas, UL94 V0 degumo klasė, be halogenų.
• Tinka kietiems, suvytiems ir smulkiagijų laidams: 0,25–2,5 mm² (kieti/suvyti) ir 0,25–1,5 mm² (smulkiagijai su įvore).
• Platus darbinės temperatūros diapazonas: nuo -35 °C iki +85 °C.

Specifikacijos

• Gamintojas: WAGO
• Modelis: 2001-1301
• MPN: 2001-1301
• EAN: 4017332998628
• Laidų skaičius: 3
• Potencialų skaičius: 1
• Jungimo technologija: Push-in CAGE CLAMP®
• Montavimas: DIN bėgis (35 mm)
• Vardinis skerspjūvis: 1,5 mm²
• Vardinė įtampa (EN): 800 V
• Vardinė srovė (EN): 17,5 A
• Nuėmimo ilgis: 9–11 mm
• Laidų tipai: kieti, suvyti, smulkiagijai
• Kietų/suvytų laidų diapazonas: 0,25–2,5 mm²
• Smulkiagijų su įvore: 0,25–1,5 mm²
• Izoliacijos medžiaga: poliamidas (PA 66)
• Degumo klasė: UL94 V0
• Spalva: pilka
• Darbinė temperatūra: nuo -35 iki +85 °C
• Ex e II patvirtinimas: taip
• Matmenys (P x A x G): 4,2 x 59,2 x 32,9 mm

Patarimai

Kad Push-in jungtis būtų patikima, smulkiagijų laidų galiukus užspauskite įvorėmis ir nuimkite izoliaciją 9–11 mm. Montuodami Ex e gaubtuose, įsitikinkite, kad gnybtų bloko parametrai atitinka sistemos reikalavimus, ir laikykitės gamintojo nurodymų. Norėdami atlaisvinti laidą, įspauskite oranžinį mygtuką atsuktuvu ir ištraukite laidą.
